GGD型低壓固定式開關柜

概述

       GGD型低壓固定式開關柜適用于發電廠、變電站、工礦企業等電力用戶作為交流50HZ額定工作電壓380V，額定工作電流3150A的配電系統中，作為動力、照明及配電設備的電能轉換、分配與控制之用。

   產品具有分斷能力高，動熱穩定性好，適用性能強等特點。

   GGD型低壓配電柜符合國家標準GB7251.1《低壓成套開關設備和控制設備》及國家標準IE439.

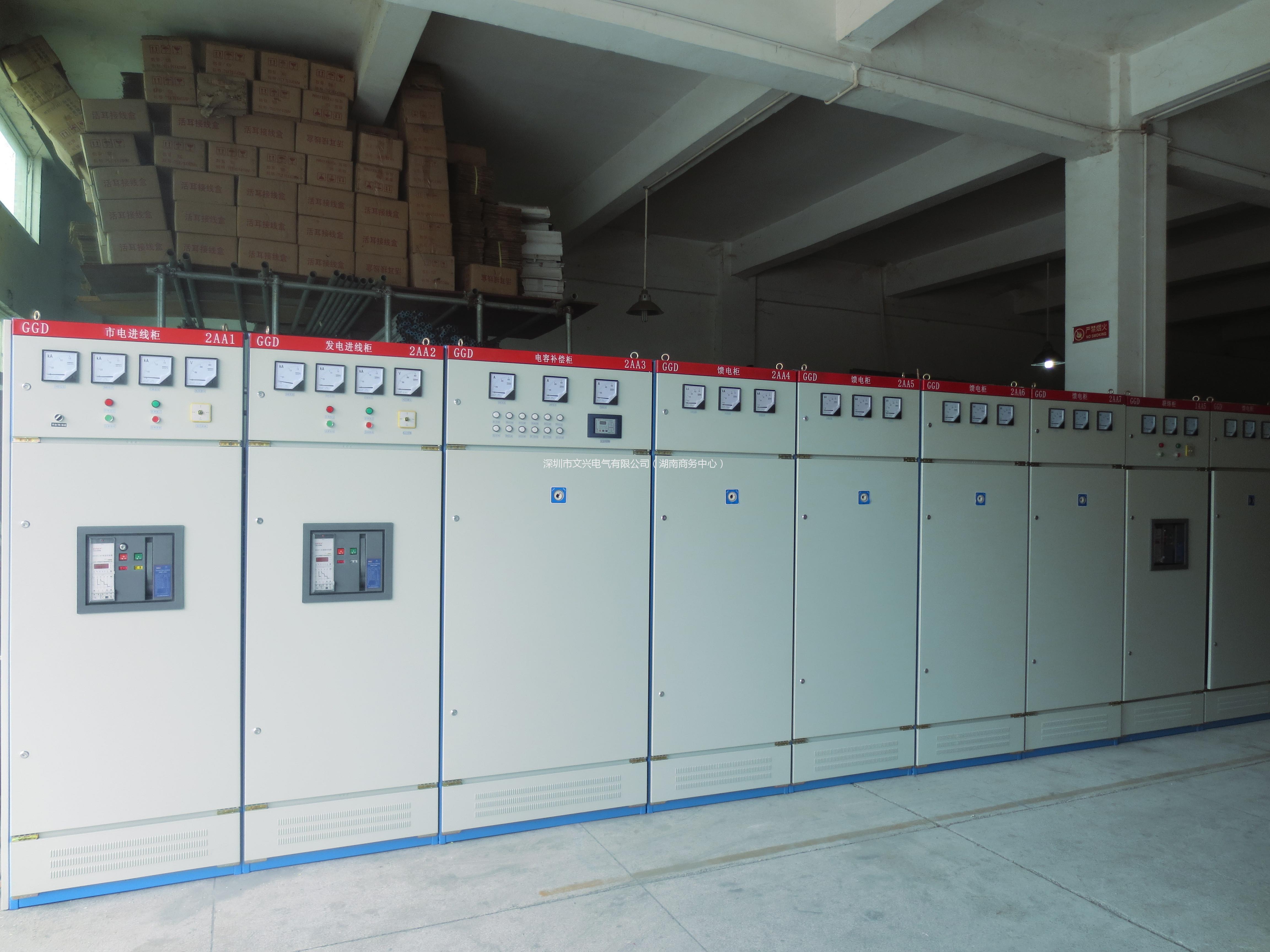

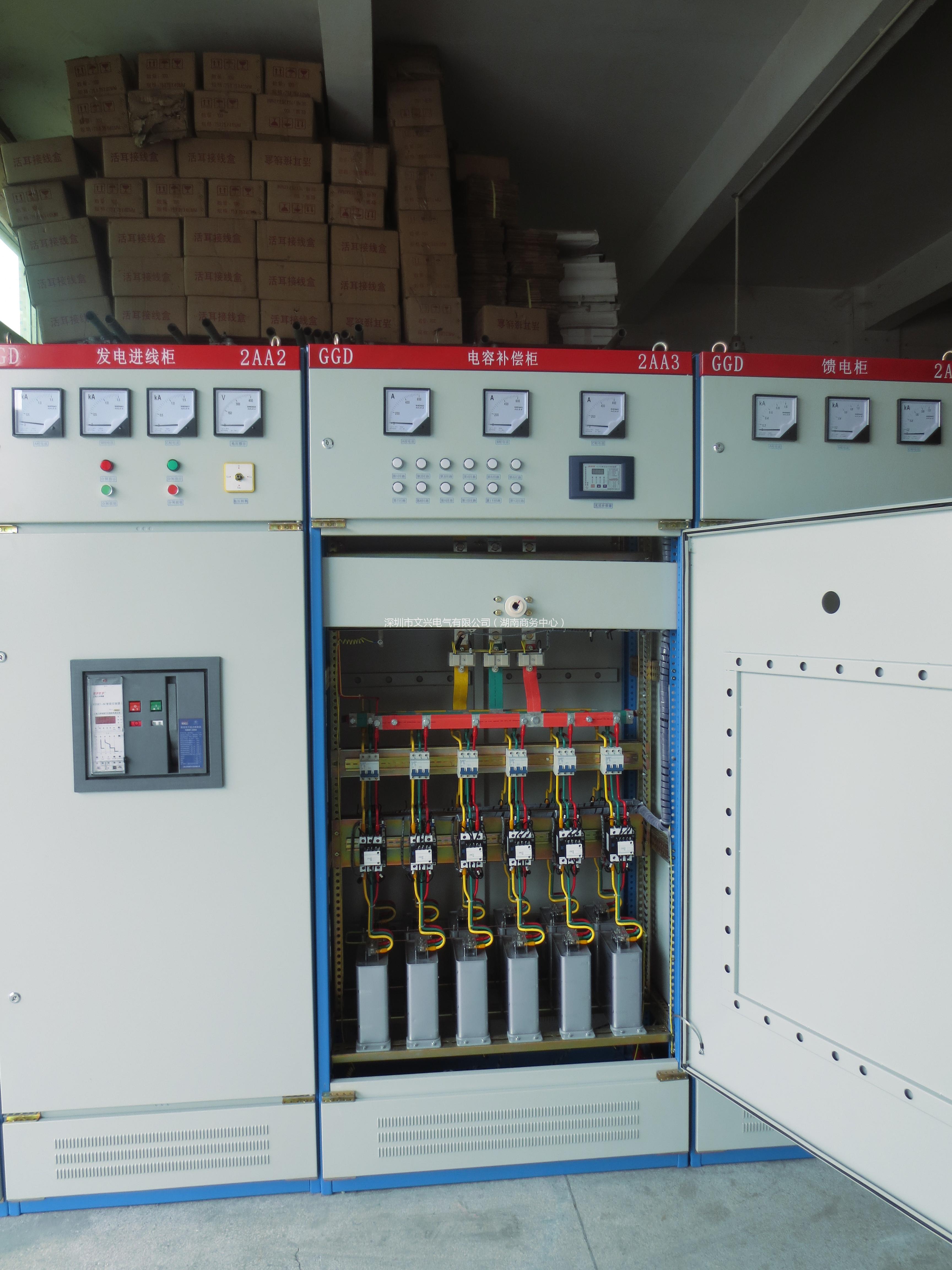

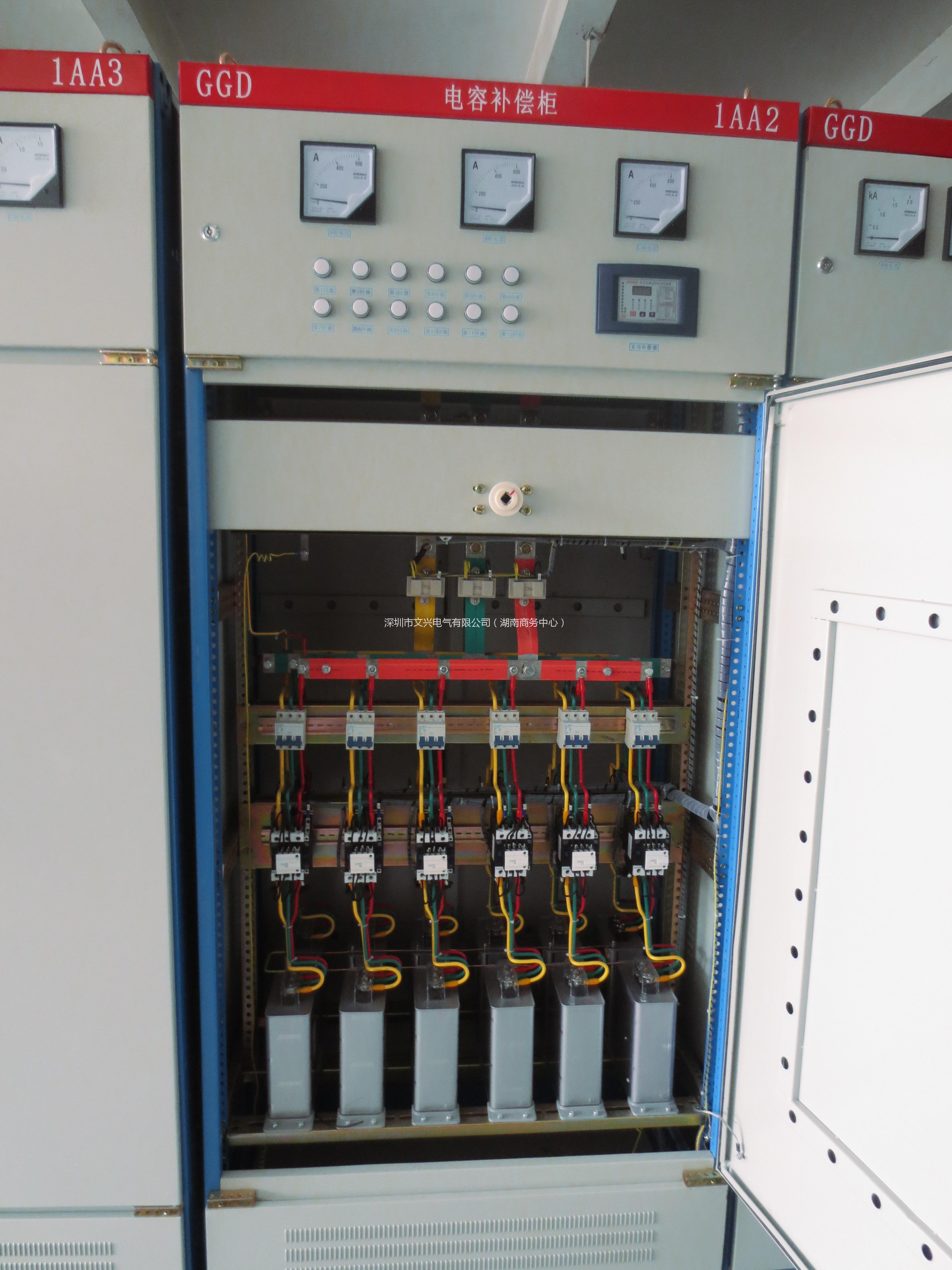

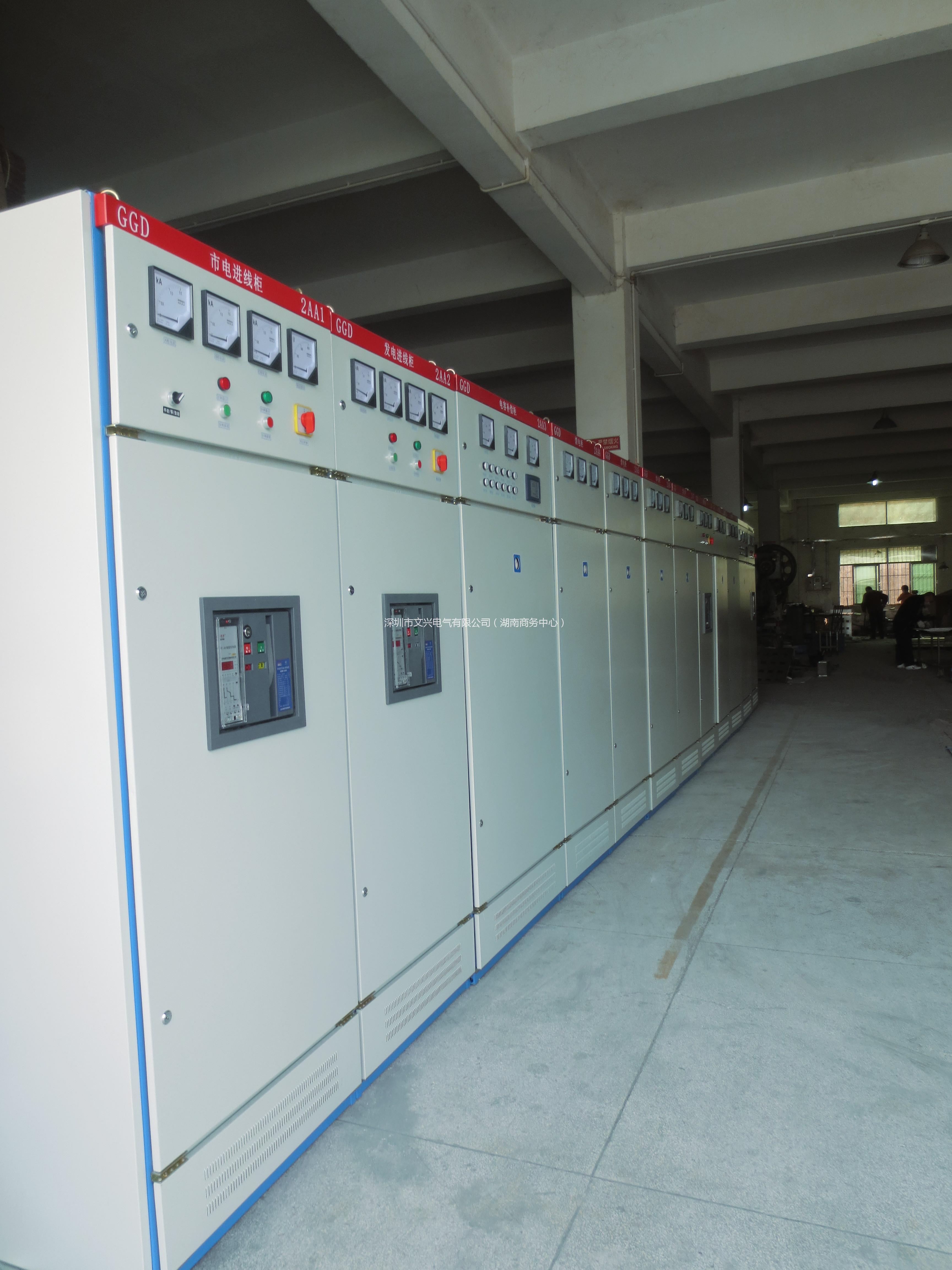

產品拍攝圖

結構說明

  框架用8MF冷彎型鋼材局部焊接拼裝而成，其剛性及承載能力均達到電器元件的安裝要求，框架上分別有按E=20mm和E=100mm數排列的安裝孔，以提高產品的裝配的通用性。主母線排列在柜的上部，采用的ZMJ型母線夾為積木式組合結構，用高阻燃PPO材料熱注成型，機械強度和絕緣度高，能承受有效值50KA，峰值105KA電流，熱穩定沖擊力長期允許溫度可達120℃，柜體防護等級IP3X。
