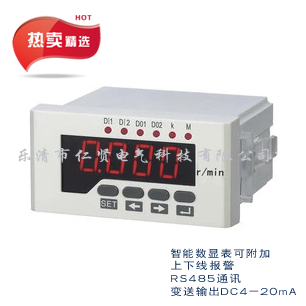

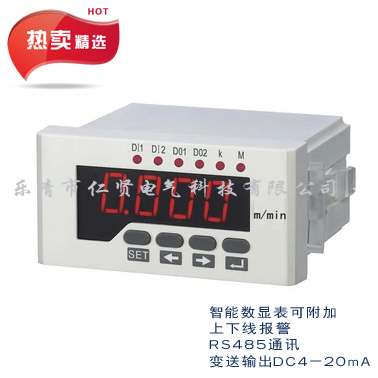

供應智能數字線速表
溫州市智能數字線速表廠家
郵箱：
手機：
- 品牌： 其他
- 型號： RX5-ZS
- 加工定制： 是
- 類型： 數字式轉速計
- 測量精度： 0.5
- 尺寸： 48*96
- 1可附加功能： RS485通訊
- 2可附加功能： 模擬量變送輸出
- 3可附加功能： 繼電器上下限報警
產品簡介
K系列可編程數顯儀表是在X系列數顯電測表基礎上增加以下功能和特點：顯示倍率、通訊地址、波特率等通過面板上按鈕可任意設置，使用非常靈活方便。所有均可帶1路模擬量輸出，可選擇被測量的變送輸出，輸出為4~20mA，0~5V，0~12~20mA等可選。4位高亮紅色LED顯示；可選二路繼電器報警輸出，實現上、下限報警功能；可選RS-485數字通訊接口，采用MODBUS-RTU通訊協議，可與各種PLC、HMI、組態軟件實現組網；可選模擬量DC4～20mA變送輸出。廣泛應用變電站自動化、配電自動化、智能建筑、自動化生產線、測試臺等。真有效值測量，精度高，穩定性好。互感器變比可通過儀表按鍵現場設置，使用方便靈活。
技術參數
| 參數 | 性能 | ||
| 信號輸入 | 電壓 | 量程 | 57.7V 100V 220V 450V等 |
| 過載 | 持續:1.2倍，瞬時:2倍/1S | ||
| 功耗 | ＜1VA | ||
| 阻抗 | ＞380KΩ | ||
| 電流 | 量程 | AC5A /1A | |
| 過載 | 持續：1.2倍，瞬時：10倍/5S | ||
| 功耗 | ＜1VA | ||
| 阻抗 | ＜20mΩ | ||
| 頻率 | 45-65HZ | ||
| 輔助電源 | 線性電源：AC220V±5%；功耗＜3VA 開關電源：AC/DC85-265V、DC10-36V；功耗＜3VA | ||
| 繼電器輸出 | 二路輸出，觸點容量：1A/220VAC；1A/24VDC | ||
| 模擬量輸出 | DC4～20mA | ||
| RS485通訊 | RS485通訊接口，物理層隔離，符合的MODBUS-RTU協議 通訊波特率4800、9600，數據格式N81 | ||
| 精度等級 | 0.5級 | ||
| 顯示方式 | 數碼顯示：4位高亮度LED數碼管 | ||
| 環境 | 工作溫度：-10-55℃；儲存溫度：-20-75℃ | ||
| 安全 | 絕緣:信號、電源、輸出端子對殼電阻＞5MΩ 耐壓:信號輸入、電源、輸出間＞AC2KV | ||
命名含義
| 代碼定義 | 代碼功能 | 代碼定義 | 代碼功能 |
| M | 模擬量輸出 | K | 開關量輸入、輸出 |
| J | 報警輸出 | H | 諧波含量分析 |
| C | C-485通訊 | F | 電能復費率 |
| T | 事件記錄 |
|
|
|
|
|
|
|
儀表外形尺寸及開孔尺寸
| 外型代號 | 外型尺寸 | 開孔尺寸 | 深度 |
| 5 | 96×48 | 91×44 | 85 |
| 1 | 160×80 | 151×71 | 85 |
| D | 48×48 | 45×45 | 85 |
| A | 72×72 | 67×67 | 90 |
| 3 | 80×80 | 76×76 | 85 |
| 9 | 96×96 | 91×91 | 85 |
| 2 | 120×120 | 111×111 | 85 |
注意事項
1、使用前，儀表需通電15分鐘。
2、注意防止震動和沖擊，不要在有超量灰塵和超量有害氣體的地方使用。
3、輸入導線不宜過長，如被測信號輸入端較長時請使用雙絞屏蔽線。
4、若信號伴隨高頻干擾，應在線里使用低頻過濾器。
5、長時間存放未使用時，請每三個月通電一次不少于4小時。
6、長期保存應避開直射光線，宜存放在-10℃~70℃。
7、如儀表無顯示，應先檢查輔助電源，電壓是否在規定范圍內。
8、如顯示不正常，檢查輸入信號是否正常及信號接線端是否擰緊。
9、除非PT有足夠功率，否則不能使用PT信號同時做為輔助電源，以保證儀表正常工作。
10、CT回路中的電流接線端子螺絲務必?cái)Q緊，保證進/出線接觸可靠，以免產生故障。
11、若要校驗儀表，校驗儀器應優于0.1級，才能保證校驗精度。
技術問題
1.貴公司儀表測量電流是不是還需要外接電流互感器？
答：儀表內置是一個5A(安培)的互感器，如果測量的電流大于基本電流5A，需外接一個電流互感器，
并將儀表的滿量程設置為初級電流的大小。
舉例：測量的電流為100A
則需購買100A/5A的互感器接入儀表，儀表參數設置為100A量程就可以了。
2.貴公司儀表輔助電源多少？
答：?jiǎn)?、三相儀表電源標準配置為AC220V。（如需要開關電源請備注）多功能儀表標準配置為 AC/DC 85-270V ，
3：貴公司的儀表質量精度穩定性如何？
答：本公司成品出廠合格率達99％以上，均經過＞24小時老化試驗，計算機自動校準，儀表精度為0.5%級，精度質量有保證。且所有產品質保二年，終身維修。
訂貨說明
訂貨時，應寫明所需的產品型號，信號輸入及功能模塊等相關內容
例1：型號：RX194I-1k1；外形尺寸：160*80；電源：220V/50HZ
開關量輸入：2路；開關量輸出：2路；通訊：RS485
信號輸入：AC 5A；變送輸出：1路4-20mA
其他：其他出廠預設值（為詳細注明則按照默認出廠設置）
例2：型號：RX194I-5k1；外形尺寸：48*96；電源：220V/50HZ
開關量輸入：2路；開關量輸出：2路；通訊：RS485
信號輸入：AC 5A；變送輸出：1路4-20mA
其他：其他出廠預設值（為詳細注明則按照默認出廠設置）
規格尺寸有：48*48 48*96 72*72 80*80 96*96 120*120 160*80 160*60
