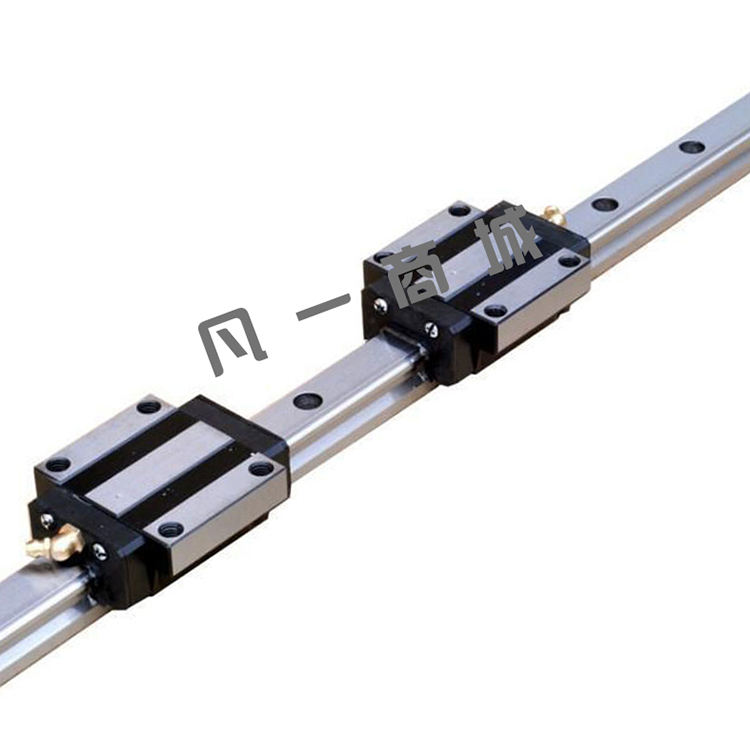

供應THK導軌SHS系列SHS15LC2C0+1000L 日本THK直線導軌 THK線性滑軌 凡一商城

結構與特長

鋼球沿著LM軌道和LM滑塊上經精密研磨加工而成的4列滾動面進行滾動；通過球保持器與組裝在LM滑塊上的回球器，使鋼球列作循環運動。

為使LM 滑塊上的4 個作用方向（徑向、反徑向和側向）均具有相同的額定負荷，各鋼球列被設計成按接觸角45° 配置，因此無論何種姿勢都可以使用。并且因能施加均等的予壓，從而既能一邊維持較低的磨擦系數，又加強了4個方向的剛性。同時,因斷面高度低,并且對LM滑塊進行了高剛性設計,從而能獲得穩定的高精度直線運動。

特性：

【4方向等負荷】

為使LM 滑塊上的4 個作用方向（徑向、反徑向和側向）均具有相同的額定負荷，各鋼球列被設計成按接觸角45°配置，因此無論何種姿勢都可以使用,用途廣泛。

【自動調心能力】

由于THK獨特的圓弧溝槽的正面組合（DF組合）具有自動調節能力,即使施加予壓也能吸收安裝誤差,從而得到高精度、平滑穩定的直線運動。

【標準尺寸】

SHS的尺寸設計以由直線運動系統之先驅THK所開發的、事實上已成為標準的全鋼球LM滾動導軌HSR型為基準。

【低重心、高剛性】

通過對LM軌道橫斷面尺寸的小型化，使重心變低，同時實現了高剛性。
