射擊比賽自動報靶系統

說明方案

▲ 25米、50米超聲波靶

章        射擊電子靶介紹

一、射擊電子靶發展概述

在射擊訓練和比賽中，電子自動報靶系統主要包含以下幾種類型，雙層電極短路采樣系統、半導體電子靶系統、基于圖像處理的報靶系統、超聲定位自動報靶系統、激光自動報靶系統。電極短路采樣系統與其他幾種報靶系統相比，報靶著彈率太低，無法滿足訓練和比賽的需求。半導體電子靶系統設計簡單，維護簡便，有較高的報靶度，但是由于使用過于昂貴，無法大范圍推廣。基于圖像處理的報靶系統實現功能簡單，報靶公正，但是報靶的精度低，并不能夠?qū)崿F(xiàn)同步實時報靶，相應過慢。超聲定位自動報靶系統對環境適應度高，能夠在黑暗和電磁干擾等復雜環境中使用，有足夠的報靶精度可以大范圍推廣。激光自動報靶系統是目前報靶精度的，零耗材使用的，滿足報靶精度和效率的條件，就是其成本略高，相信隨著使用時間的增加，零耗材的使用會使得其更利于訓練和比賽。

產品系統原理圖：

2.5、電子靶中央控制系統；

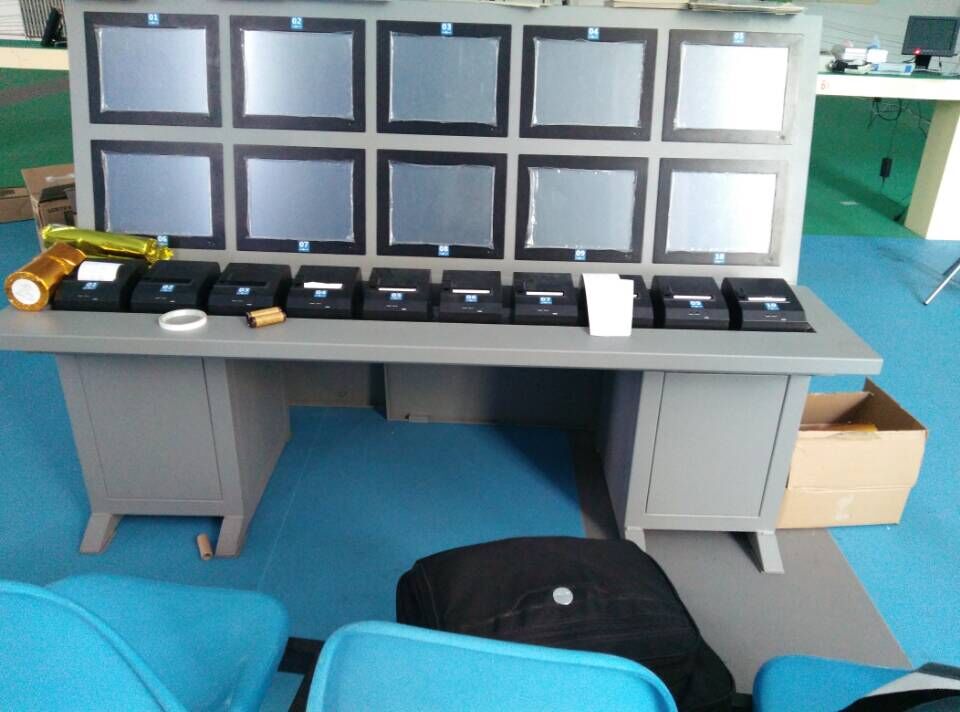

中央控制中心是電子靶的中央處理單元，能夠接收目標靶傳回的數據，計算、顯示彈著位置和成績，并進行打印，為比賽系統提供每個運動員的原始射擊成績。超聲波電子靶和激光電子靶的中央控制中心硬件一樣，軟件有差異。

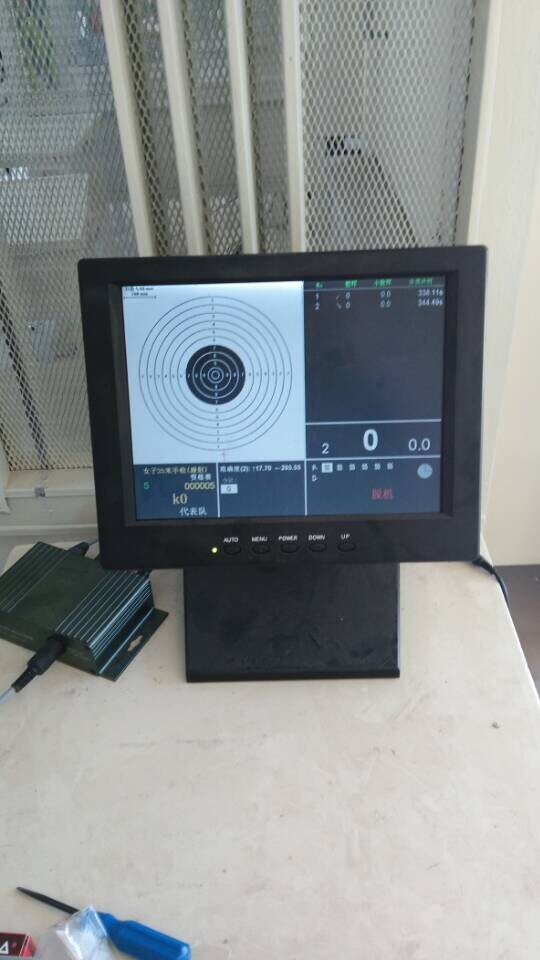

為了使得系統運行更加穩定，我們采用了工業級嵌入式計算機和數據轉換器（運動員成績顯示、控制手柄、數據轉換），整體以網絡結構方式連接。遠端運動員顯示器、控制手柄都是以網絡方式連接，預留吊裝LCD網絡數據接口。每一個節點都連接一臺電子靶，與電子靶采用RS485數據連接方式，連接線纜的長度可以達到900米。

射擊比賽編排系統通過局域網將比賽控制系統根據分組信息，將運動員信息發送到相應的靶位上，能夠處理比賽過程中的意外、突發事件，如換靶位、成績變更等，使整個比賽過程能夠連貫、順利的進行下去。

比賽排名系統主要功能包括比賽項目管理、參賽運動員管理、抽簽分組、排名、報表等。

網絡控制器采用一臺或多臺計算機控制，負責匯總各靶位的成績，統計各運動員的比賽得分和名次，控制發布比賽成績。此外，駐留其上的成績統計軟件還為50米、10米、飛碟等其它比賽項目提供分組抽簽、成績錄入和統計等應用功能。

LED大屏幕成績顯示系統顯示屏安裝于射擊場館的大廳中，由顯示控制計算機控制屏幕的顯示，顯示方式采用VGA同步顯示。顯示控制計算機通過以太網與25米網絡控制器相連，主要用于顯示比賽項目、代表隊名稱、運動員姓名、各個輪次的成績、決賽成績、總成績、名次、破記錄情況等內容，同時還可顯示歡迎及廣告信息。

利用該系統可實現比賽成績的實時錄入、實時顯示和成績統計的自動化處理。使運動員、教練員能迅速了解自己選手和其他選手的比賽成績，及時調整自己的比賽狀態。該系統還提供了一套功能強大的成績統計軟件，可實現分組抽簽、同分排名、動態排名等應用要求，極大地減輕了成統裁判員們的工作負擔，實現了邊比賽，邊公布成績的獨果。
