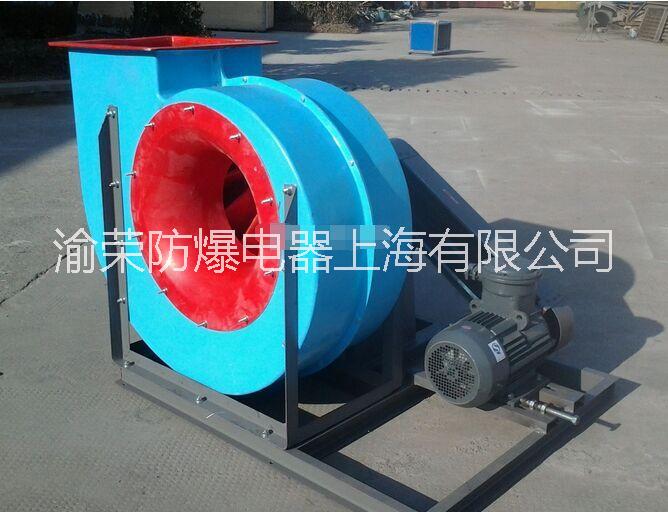

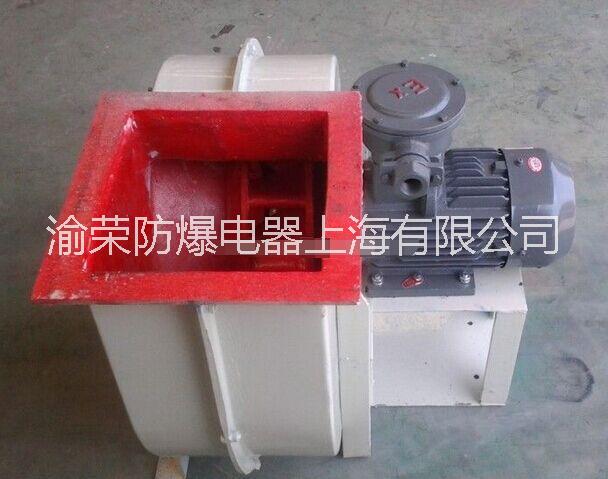

4-72-11 B4-72-11系列防爆離心通風機  防腐防爆離心風機

關鍵字：離心風機  防腐離心風機  防腐防爆離心風機

風機用途：

4-72型離心通風機可作為一般工廠及大型建筑物的室內通風換氣用，輸送空氣和其他不自然的、對人體有害的、對鋼材無腐蝕性的氣體；

B4-72型風機可作為易燃揮發性氣體的通風換氣用。其體內不允許有粘液物質。所含塵土及硬質顆粒不大于150mg/m?。氣體溫度不得超過80度；

B4-72型風機的性能與選用件及基礎尺寸與4-72型一致，可按其樣本選擇。該風機結構基本與4-72型相同，No2.8-6A采用B35型帶法蘭盤與底角的電動機；

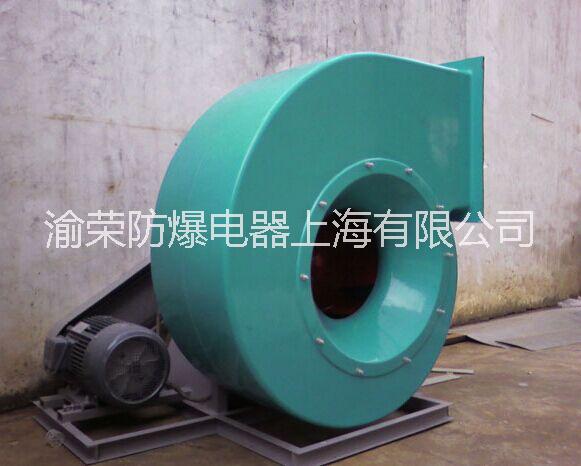

F4-74型風機采用玻璃鋼材質用于輸送腐蝕性氣體，其性能與基礎尺寸同于4-72型。

風機型式：

從電動機一側正視，葉輪順時針旋轉，稱為右旋風機；以“右”表示，葉輪逆時針旋轉，稱為左旋風機，以“左”表示；風機的出口位置，以機殼的出風角度表示。4-72型風機No2.6-6出廠時均做成一種型式，使用單位根據要求再安裝成所需要的位置，訂貨時不需要注明。No2.8出風口位置范圍0°-225°，間隔是45°，No3.2-6出風口位置調整范圍0°-225°，間隔是45°。No8-12出風口位置調整范圍0°-225°，間隔是45°。6-20出風口位置調整范圍為0° 90°和180°，不能調整，訂貨時需注明。風機的傳動方式有A/B/C/D四種。4-72型風機中No2.8-6采用A式傳動；No8-12采用C、D式傳動，6-20采用B式傳動。

結構特點：

  4-72型風機中No2.8-6主要由葉輪、機殼、進風口等部分分配直聯電機而組成。No8-12除具有上述部分外，還有傳動部分等。

葉輪由10后傾的機翼型葉片、曲線型前盤和平板后盤組成，用鋼板或鑄鋁合金制造，并經動、靜平衡校正，空氣性能良好、效率高，運轉平穩。

機殼做成兩種不同形式。No2.8-12機殼做成整體，不能拆開，6-20的機殼制成三開式，除沿中分水平分為三半徑外，上半部再沿中心線垂直分為兩半，用螺栓連接。

進風口制成整體，裝與風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。

傳動部分由主軸、由承箱、滾動軸承、帶輪或聯軸器組成。
