供應上海體育比賽現場電視直播系統供應

體育比賽現場電視直播系統方案

項目概述

   本方案以中意籃球館機（AIO3000）為核心，滿足文藝晚會、運動會等大型戶外現場直播/錄播節目的導播切換，在有線電視閉路系統及網絡同時進行現場直播或錄播，同時在日常時間實現虛擬演播室及非線性編輯工作。

與傳統項目設計不同，本方案摒棄了以往實現以上功能所必須調音臺、錄像機、監視器等大量硬件設備的組合拼湊方式，采用目前也是行業技術發展的機產品概念，以單機的方式實現過去復雜的系統功能，減少了故障隱患環節、降低了勞動強度、節約了投資成本，提高了工作效率，更充分保障了項目技術的前瞻性。

 方案功能詳解

 特技切換臺功能

  中意籃球館機提供16路外部視頻輸入，同時另提供2路來自于本機硬盤的素材墊片，所有18路視頻都可以隨時任意互相切換，每路場景的音頻都可以單獨控制，同時也可以與視頻綁定（音頻跟隨Audio Follow），實現在視頻切換的同時進行音頻通道的自動切換，另外也可以設置修正由于現場不同機位的空間位置不同導致的音頻延時。為適應導播人員對傳統特技切換臺的操作習慣，中意籃球館機導播系統提供完全依照傳統導播使用習慣的外置導播切換控制臺，并且軟件操作界面模擬真實特技切換面板而設計，保留了手動推桿、下游鍵字幕控制按鈕等功能，并可由鍵盤熱鍵完成各種特技切換操作。如下圖所示，上面一排按鈕表示輸出視頻，當紅色燈亮?xí)r該路視頻正在輸出，下一排按鈕表示預備視頻，綠色燈亮?xí)r該路為備切視頻，切換時可加入淡入淡出和各種劃像特技或不帶特技的硬切。默認熱鍵操作為Ctrl+小鍵盤數字選擇備切信號，再用Ctrl+回車鍵完成特技切換（AUTO特技切換），或在選好備切信號后按Ctrl+“+”完成無特技切換（CUT硬切畫面）。系統自帶了超過300個的劃像特技，并且可時隨時通過制作相應格式的灰度圖像實現無限的擴充。

 外置導播切換控制臺

    與傳統特技切換臺一樣，中意籃球館機可以實現任意視頻特技轉換，包括淡入淡出（Fade in/Fade out）、（逆向）劃像（Effect）、黑場轉換（Fade to Black）、摳像（KEY）等等，考慮到操作人員的傳統操作習慣，用戶還可以選配的外置導播切換控制臺，用導播人員最熟悉的按鈕及推桿實現所有現場導播切換，本次項目我們推薦使用索尼DFS-800。

硬 件

A．視音頻硬件型號、特點：

     CG2000PRO圖像處理板卡

   數字接口卡

軟件

 A．Windows 2000 XP中文操作平臺

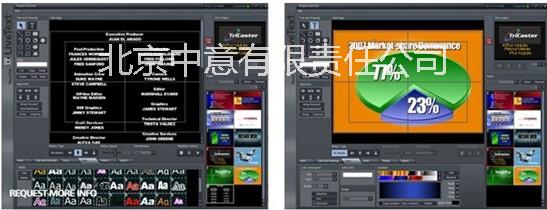

 B．圖文創作軟件

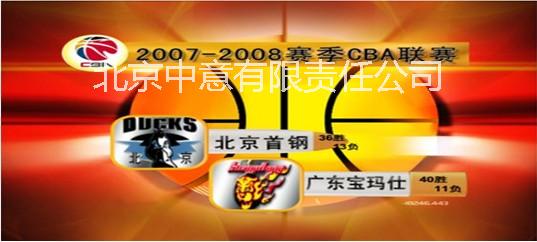

全系列體育直播軟件

新聞直播軟件

解說詞實時播出軟件

演播室直播軟件

手繪動畫制作與播出軟件

卡拉OK制作與播出軟件

 預監功能

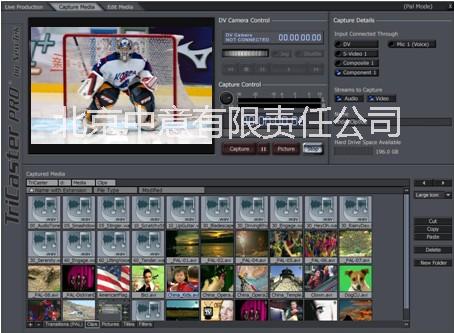

  中意籃球館機現場導播系統可將輸入的16路視頻信號同時在電腦顯示器上回顯，實現實時預監的功能。可以實時監看16路輸入視頻、2路硬盤素材、備切畫面（PVW）和節目視頻（PGM），在視頻預監的同時還可以有每一路的音頻音量VU（PPM）顯示，用顯示器做預監為用戶節省了大量購置監視器的費用，減少了眾多連線的麻煩，使攜帶也更為方便。

   考慮到實際用戶希望有盡可能清晰的預監窗口顯示，系統在軟件界面顯示方式上提供了一個“Ctrl+TAB”熱鍵，用戶隨時可以在9窗口預監和6窗口預監（省去了本地1、2及超級前景窗口）兩種模式中切換，采用6窗口可以有更大的預監監看窗口。

超級前景功能

   超級前景是中意籃球館機所具有的全新視頻切換特技，可以實現在兩路視頻切換的同時用一個帶通道的3D動畫視頻作為場景過渡，用作超級前景的3D動畫視頻，其制作非常簡單，用常用的3D動畫制作軟件（3DMAX、3DSTUDIO）生成TGA序列都可以直接調用。

確保直播萬無一失的延時播出系統

   在直播現場當中也會偶爾出現某些特殊意外的情況，即便是因?yàn)?、主持人、嘉賓甚至現場觀眾等所有鏡頭中的一切失誤在傳統的工作模式中就意味著直播事故發生，但對于中意籃球館機而言，導播人員可以在系統中提前設置好任意長度（與硬盤空間相關）的延時播出狀態，那么現場的導播畫面在最終輸出視頻之前都完全進入了系統內建的延時播出系統，經過了延時的畫面才最終輸出視頻進入電視直播網絡，而導播操作人員可以在機的操作界面中隨時監看現場的實時預監畫面和延時的播出畫面，并且當現場出現非預期的鏡頭時可以通過“Ctrl+ESC”的熱鍵用某段提前預置好墊片素材替換當前的播出畫面，當現場恢復常態后再通過熱鍵切出到現場畫面當中，有了中意籃球館機的延時播出功能，用戶可以從容平淡的對待現場的一切情況發生，從而實現完全意義上的安全播出

無限傳播的網絡直播(流媒體發布)系統

   隨著網絡用戶的不斷激增以及為充分利用學校、行業等用戶的現有網絡結構，采用網絡直播的方式比傳統的電視視頻直播更加經濟和，中意籃球館機標配附帶有功能強大的網絡直播模塊可以完全滿足各種用戶的視頻會議、遠程教育和IPTV網絡電視的直播要求。

16機位虛擬演播室

   一段時間以來，昂貴的價格和過于復雜的操作使得不少用戶對虛擬演播室產品始終報以關望的態度，中意籃球館機以合理的價格給虛擬演播室產品以重新的市場定位，更是以方便快捷的使用操作方式還原了其演播室本身的面目，與傳統的演播室一致，中意籃球館機同樣以特技切換臺風格的界面為核心，在兩路攝像機位上分別設置硬件色鍵摳像，并實時疊加到預置的三維場景當中，與其它傳統虛擬演播室產品不同的是，所有的現場摳像畫面都完全實時渲染，更不必另配硬件的色鍵器、延時器、傳感器以實現主持人與場景的無縫聯動，同時更無須其它任何的攝像機傳感器、錄像機、字幕機等復雜周邊設備，與傳統的虛擬演播室相比，中意籃球館機更具備完整的大導演經典的字幕功能，而且所有現場畫面都以廣播級MPEG2 IBP的格式實時采集錄制到本地硬盤上，直接在本地進行再編輯或播出，這正符合了“機”的“”特點。
