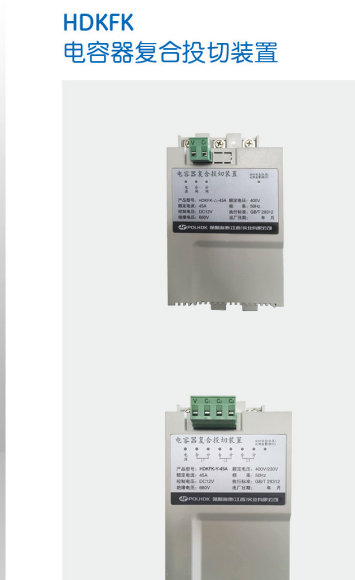

保利海德中外合資-HDKFK電容器復合投切裝置

保利海德（中外合資） |電容器復合投切裝置 |HDKFK

HDKFK系列智能復合開關（電子式電容器投切開關以下簡稱復合開關）是新一代電子產品，有共補型和分補型兩種，共補型復合開關用于投切三相電容器，采用Δ接線法。分補型復合開關用于投切單相電容器，采用Y型接法，新一代復合開關的優點是利用單片機技術，是軟件和硬件的復合，工作時根據三相交流電的相續特征，在數個交流周期內按各相的相位，利用單片機程序分相對被控電容器進行投切操作，從而實現并聯電容器的無涌流和無過壓的投切過程，復合開關具有無沖擊，低功耗，長壽命，低故障等顯著優點，可代替接觸器，晶閘管開關，普通復合開關等，廣泛用與低壓無功補償領域。

使用條件：

1、使用溫度：~25℃~55℃，儲存運輸溫度-30℃~65℃。

2、相對濕度：56%~95%，無凝露大氣壓力80Kpa~110Kpa.

3、海拔高度不超過2000米，地址強度小于8級。

4、周圍環境無腐蝕氣體，無導電塵埃，無易燃易爆介質存在。

5、電壓波動范圍不大于額定電壓±20%。

功能特點

1、電壓過零投入，電流過零切除，無涌流，不產生過電壓。

2、開關接通后低功耗，不產生諧波。

3、輸入信號與開關電隔離，高EMC保護措施，抗干擾能力強。

4、可直接與本公司動態無功功率補償器控制器配合使用。

5、開關運行狀態具有分閘合閘、缺相、延時、電源指示燈。

6、開關具有增強的綜合保護功能，停電保護等。

指示燈指示說明

1、電源延時指示燈O.VO.V快速閃爍時指開關現在處于延時狀態，O.V處于慢閃爍時開關處于正常工作狀態。

2、缺相故障指示燈O.LO.L亮?xí)r表示三相輸入至少有一相缺相，或者其他故障，共補型復合開關（電子式電容器投切開關）具有缺相速斷保護功能。

3、合閘指示燈A.B.C.A.B.C三相合閘時處于亮燈狀態，分閘時燈滅，共補型復合開關A.B.C.三相是同時分合，分補復合開關A.B.C三相受控制而定，異步分合。

主要技術參數

1、額定電壓：共補AC380V;分補AC220V±20%，使用壽命10萬次。

2、開關耐壓：≤2000V;開關功耗≤2W.

3、開關耐壓：≤0.1V;通斷間隔≥20S.

4、絕緣強度：2.5KV/1min,允許諧波＜10%。

5、控制電壓：DC12V帶零線（N）。

注意事項：

1、分補型復合開關與電容器連接采用Y型接法，即開關三位輸出端接（各接一只）三只相單電容的一端，電容的另一斷接領線（N).

2、在諧波含量大于5%的場合下復合開關，建議根據情況采取諧波治理措施。

3、復合開關不適應用于頻繁投切的場所，推薦投切時間間隔大于20秒。

4、垂直安裝，對角固定，采用導軌安裝或者采用上下兩層U型鐵板固定，禁止使用鐵板密封固定。

5、使用復合開關要注意電容器容量規定現在恰當，接線牢固，一般可選配小型斷路器作為分開斷點。

6、使用分補型復合開關時，單相電容器零線端必須接觸良好，否則將很可能造成復合開關電源零線承載過高，導致零線電流損壞。
