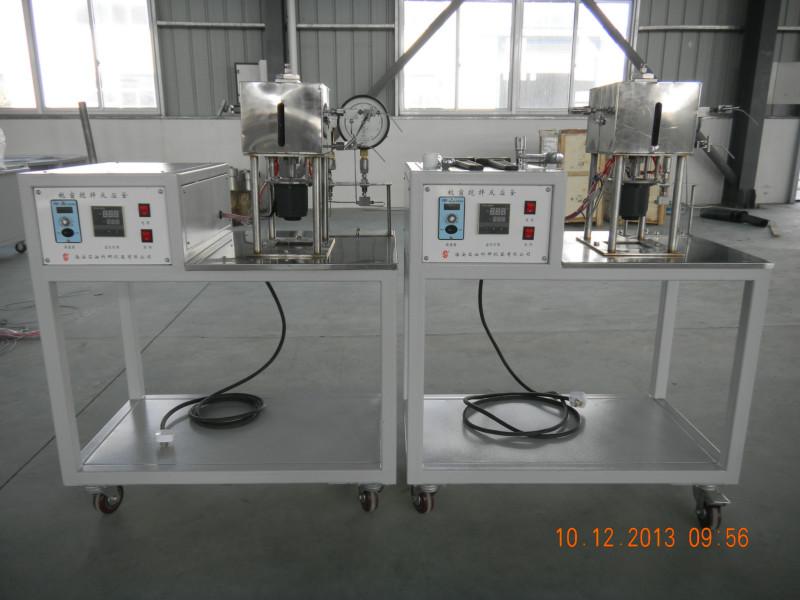

供應CO2超臨界高壓干燥反應實驗裝置

   CO2超臨界高壓干燥反應實驗裝置技術說明

一、高壓可視反應釜主要技術參數

1．容積：150mL

2．壓力：20MPa

3．溫度：150℃

4．攪拌速度：0～1000r/min可調

5．加熱功率：0.8KW

6．電源：220V，50Hz

    7．材質：304不銹鋼

二、高壓干燥釜主要技術參數

1．容積：500mL

2．壓力：50MPa

3．溫度：300℃

4．攪拌速度：0～1000r/min可調

5．加熱功率：1KW

6．電源：220V，50Hz

7．材質：304不銹鋼

三、組成裝置各部件的要求及指標

1．CO2電動柱塞泵

工作壓力：30MPa，容積：200mL

2．溫度控制測量系統

采用電加熱升溫，PID調節控溫技術控制反應溫度，加熱功率0.8/1Kw。反應溫度直接在控溫儀表上設定。

溫控儀量程：400℃，控溫精度：±1℃

3．高壓可視反應釜

可視釜為螺旋式，四氟密封，工作壓力20MPa，工作溫度150℃，容積：150mL，材質304不銹鋼，釜體上設有進氣口、氣出口、液出口、壓力表及安全閥接口，帶雙面觀察視窗、磁力攪拌、速度調速、測速、可變體積變化。

4．高壓干燥釜

干燥釜為法蘭式，四氟石墨密封，工作壓力20MPa，工作溫度200℃，容積：500mL，材質304不銹鋼，釜體上設有進樣口、出樣口、壓力表及安全閥接口，磁力攪拌、速度調速、測速。

5. 制冷、循環系統

       容積:15L,溫度：-5℃，帶循環攪拌泵,提供冷箱水循環及C02泵的冷卻。

6. 凈化過濾器

       用于CO2凈化過濾，規格：?35×300mm, 壓力:10MPa

7. CO2貯罐、盤管

用于冷箱內的CO2的儲藏冷凍形成液態。

貯罐容積:500mL,壓力:20MPa;盤管: ?6×1mm, 壓力:10MPa

8．儀表控制箱

安裝壓力傳感器顯示表、溫控儀、電源開關等。

    9. 壓力測量

采用YB150/25MPa精密壓力表測量。
