供應MH型電動葫蘆門式起重機(箱型主梁

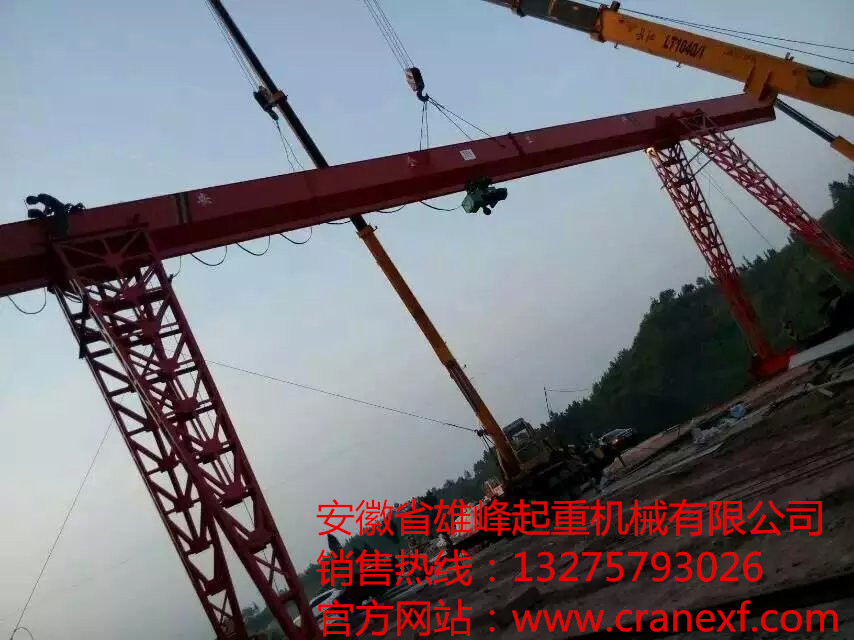

MH型電動葫蘆門式起重機(箱型主梁、桁架支腿)

起重量：1T - 32T
起升高度：6M 9M 12M 18M 24M 30M
跨度：7.5M - 40M
工作級別：A3 - A6
起升結構：電動葫蘆
操作方式：地操 空操 無線


產品介紹：


  MH型電動葫蘆門式起重機(箱型主梁、桁架支腿)是遵循GB/T3811-2008《起重機設計規范》及JB/T5663-2008《電動葫蘆門式起重機》等國家和行業標準設計、制造的起重機。起重機與CD1型單速電動葫蘆、MD1型雙速電動葫蘆、HC型等型號的電動葫蘆配套做為起升機構，通過起重吊鉤的上下移動、小車的左右移動及起重機大車的前后移動組合形成立體的作業空間，實現對起吊物品的移動、翻轉等作業。該系列起重機是一種應用最為廣泛的一類起重機械設備，其適用起重量1-32噸，工作環境-20℃-+40℃內。它的金屬結構像門形框架，承載主梁下安裝兩條支腳，可以直接在地面的軌道上行走，主梁兩端可以具有外伸懸臂梁，標準電源三相交流，50赫、380伏。起升機構采用電動葫蘆，電動葫蘆分為CD1和MD1型兩種,操作方式地面和操作室操作，操作室可有可無用戶自行選擇，大車導電型式可分為大車導電架（架空滑線）與電纜卷筒二種。我公司可根據用戶所需進行生產。




●金屬結構


 起重機門架由主梁、地梁、支腿、梯子平臺等部分組成。 主梁是葫蘆式起重機的主要承載構件，同時又是懸掛電動葫蘆的運行軌道。主梁由角鋼等型鋼焊接的支撐架與工字鋼組焊成三角形梁。主梁按要求制做成上拱形，電動葫蘆小車在工字鋼翼緣上運行。當額定起重量和葫蘆自重位于跨中時引起的下?lián)喜坏玫陀谒骄€，正常工作時無變形。主梁跨度位置兩側設計有與支腿連接的馬鞍座，并有矩形鋼板連接法蘭。地梁是支承主梁和載荷的基礎，同時也是主梁與運行機構的紐帶，是起重機金屬結構的主要承載構件之一，主要由角鋼焊接而成，地梁端部設有緩沖器。


●大車運行機構


  大車運行機構采用分別驅動，主要由：運行電機、運行減速機、車輪組等組成。大車運行機構采用YZR系列起重及冶金用繞線轉子電動機，過載能力強，輸出扭矩大。減速機采用分別驅動的型式，采用ZSC或ZSC(A)型立式減速機，節省空間，減速比范圍大，傳動效率高，運行平穩，噪音低，易于安裝、拆檢。配置電力液壓塊式制動器，制動器制動平穩，動作頻率高，性能安全可靠。主要擺動鉸點均設有自潤滑軸承，在使用中無需潤滑，傳動效率高，壽命長。無石棉制動襯墊與制動瓦塊采用卡裝插入式，安全可靠，更換方便，綠色環保。車輪采用雙輪沿圓柱形踏面車輪，不易出現車輪偏移、滑移；采 用45度剖分結構，可拆卸，安裝維修。地梁兩端部設有聚胺脂緩沖器，能迅速將沖擊動能轉化為彈性勢能，具有可靠的硬度和沖擊彈性，良好的恢復性能，耐高、低溫，絕緣等特點，安裝維修方便，保證大車運行的安全。室外安裝時設有夾軌器，可有效防
止大車由于外力作用而溜動。夾軌器上帶控制開關，可有效避免夾軌器夾緊時開動大車帶來的危害。






●電氣控制部分


  采用旁壓式起重量限制器，可設定報警點，傳感器直接夾固在鋼絲繩上，不破壞原來的鋼絲繩結構，控制儀表可與傳感器一體安裝也可分別安裝在電器箱等其他地方。具有安裝調試方便，質量穩定，智能化程度高，體積小外型美觀等特點



起重機電動葫蘆的調速技巧


電動葫蘆的調速方法有哪些？


電動葫蘆調速采用的最多的方式就是使用變頻器，但是根據產品型號不同，不同的設備有其更適合的調速方法。


　  變頻器可實現大功率的無級調速，同時還具有相對較高的控制精度，可以遠程操作，便于使用和維護。但要注意錐形電機的電動葫蘆一般不宜使用變頻器，因為所有變頻器啟動時都需要一定的加速時間，加速時電壓是慢慢上升的，瞬間不能使錐形轉子進行移位松開制動，容易引起變頻器過載保護。
　
    電機轉子電阻調速，其優點在于結構簡單，價格低廉，質量一般，其不足之處是速度變化比較大，不穩定。
　　
    通過液壓推桿進行調速，可以獲得一個比較穩定的速度，但速度低，中間特速性軟，而且在使用的時候必須對于電動葫蘆機械部件進行部分改造。




性能特點：


●結構輕巧、剛性好；
●結構簡單，噪音低；
●迎風面積??；
●場地利用率高、作業范圍大；
●適應面廣、通用性強；
●結構簡單，制造安裝方便，自身質量??；
●操作簡單、易維護；
●整機結構新穎、造型美觀；
●零部件標準化、系列化、通用化。




訂貨須知：


1．訂貨前應確定起重機下列主要參數：起重量、跨度、起升高度、有無懸臂及懸臂長度、工作制度、軌道長度等。


列如：起重量：10t，跨度：20m，主梁倆端各懸臂一米，起升高度6m。


2．訂貨時須確定大車導電形式是滑觸線或者電纜卷筒、供電位置、操縱形式


列如：行走形式為電纜卷筒，供電位置在車間末端，操作形式為駕駛室操作。


起重機制造標準


●JB/T9008-2004     鋼絲繩電動葫蘆
●GB5905-1986       起重機電控設備
●GB985，GB986      焊件焊縫破口標準
●GB3811-83         起重機設計規范
●GB6067-2010       起重機械安全規程
●GB5905-86         起重機試驗規范和程序
●GB8918-1996       鋼絲繩
●GB/T522611-96     工業機械電氣設備通用技術條件
●JB/T5663.2-91     電動葫蘆門式起重機
●GB2894-82         安全標志、安全色等
●GB12265-90        機械防護安全距離
●GB12801-91        生產過程安全、衛生要求總則
●GB12348-90        工業企業廠界噪聲標準
●Gb5083-85         生產設備安全衛生設計總則
●GB7248-87         電光源的安全要求


起重機材質標準


●GB699-88          優質碳素結構鋼技術條件
●GB700-88          碳素結構鋼
●GB9439-88         灰口鑄鐵件
●GB4315-86         起重機電控設備
●GB3323-84         鋼熔化焊對接接頭射線照相和質量分級
●GB11345-89        鋼焊縫和超聲波探傷方法和探傷結果的分級
●GB8912-88         優質鋼絲繩
●JB/T3695-94       電動葫蘆橋式起重機
●GB1102-74         圓股鋼絲繩
●GB1348-88         低合金結構鋼
●GB11352-89        一般工程用鑄造碳鋼件


應用范圍：


本產品為一般用途起重機，多用于露天場所及倉庫、貨場、料場貨、鐵路沿線、散貨的裝卸或抓取物料的裝卸作業。
