合肥海智塔機安全監控管理系統是由我公司與中國科技大學，合肥智能研究所聯合立項研發。我公司借助科研機構的高端研發人才資源和硬件研發優勢，于2011年研制出新一代綜合型塔機安全監控管理系統。該系統是集微處理器技術，通信技術，傳感器技術，智能分析技術等多種高新技術為一體的新型高科技產品，是新形勢下為工地施工建設提高安全保障，預防重大安全事故，建設標準數字化工地的必備產品，亦是當前各主管部門提高監管效率，降低監管成本，提高監管覆蓋率切實有效的監管手段。

系統可實現環境風速監測、塔吊傾斜度監測、實時吊重監測、實時力矩監測、小車行程監測、吊鉤高度監測、大臂轉向監測、區域禁行限制、塔群碰撞提醒、歷史數據存儲、遠程數據傳輸、司機身份識別、雙向?qū)χv、提醒等功能。相關監管方可通過互聯網登錄我公司的塔機遠程監控管理平臺，實時監管轄區內塔機的運轉狀況，對違規操作的塔機做出及時處理。塔機駕駛員可通過配備的10.4寸顯示屏直觀的了解塔機運行的工況參數，讓駕駛員做到心中有數，有效避免安全事故的發生。

該系統由塔機遠程監控管理平臺、塔機安全檢測儀主機 、高度傳感器、幅度傳感器、重量傳感器、回轉傳感器、傾角傳感器、風速傳感器組成。

產品配置：

主機  高度傳感器  幅度傳感器  重量傳感器  轉角傳感器  傾角傳感器

風速傳感器   GPRS無線通信模塊  自組網通信模塊  安裝夾具。

產品功能：

數據采集：可實時采集吊鉤高度，小車行程，環境風速，實時吊重，大臂轉角，塔身傾斜力矩的相關數據。

歷史數據記錄：主機可儲存2年系統監測到的數據

數據顯示：通過主機上的顯示屏，實時顯示監控的數據，以便司機隨時了解塔機的工作狀態

制動控制：當塔機各項監控?cái)?shù)據達到預設值時，系統自動控制各路輸出，只允許塔機向安全方向運動。

塔群防碰撞：當多臺塔吊在同一區域作業時，系統能通過無線通信模塊，自動識別周圍的塔機，并了解周圍塔機的工作狀態，自動計算出與周圍塔機碰撞關系，在存在碰撞可能時及時報警提醒司機，并做出相應反應。

司機身份識別：采用指紋識別或人臉識別方式，識別通過時塔機才能開動，預防無證駕駛，保障塔機安全。

對講記錄：塔機駕駛員與地面引導員通話內容可記錄到主機里，為明確雙方責任找到依據。

維保記錄：塔機維修保養人員，定期上塔機維保結束時，通過主機的識別模塊，對該次維保進行認定記錄，并上傳到后臺，由監管部門監管。

數據上傳：利用GPRS技術，強大的數據庫功能和完善的遠程監控管理平臺 ，實現遠程數據上傳，塔機工作情況主管部門一目了然。

電氣參數：

◆工作環境溫度：-30∽60度；

◆整機功耗：小于40W；

◆工作濕度：95%（25攝氏度）；

◆報警音量：大于60DB;

◆工作方式：連續；

◆隔離電壓：2.5KVDC/60s；

◆震動：加速度≤5G；

◆報警方式：聲，光，圖像報警；

◆通信頻率：433M;

HZTJ塔機安全監控管理系統特點：

1、儀器內置上百種塔吊的力矩曲線，現場設置方便準確?，F(xiàn)場安裝人員只需在儀器的設置界面選擇對應的塔吊型號，儀器會自動從內部FLASH中調出該型號塔吊對應的力矩曲線，安裝人員無需手動輸入多余的參數，儀器會按照該型號塔吊的力矩曲線進行力矩的判斷和力矩負載百分比計算，調試自動化程度高，極大的提高了安裝的效率。

2、防碰撞自組無需其他輔助設備。自組網防碰撞，無需額外的控制器等設備，網內自動識別儀器的上線與下線，自動組網，通信效率高而且穩定，完全克服了一些廠家的控制器掉電會導致整個網絡組網失敗的弊端。工地現場的電腦只需插入一只USB無線接收模塊即可實現局域網內監控塔吊的實時數據和實現地面配置塔吊參數。

3、采用高標準元器件，保證產品的穩定性。所有傳感器線束均采用屏蔽線，裝配精準抗電磁干擾，使用耐惡劣環境電源，抗擊300VAC沖擊5秒，各電子元器件均為品牌減少故障率。

4、自動化程度高，調試簡單安裝速度快。出廠均調整測試好傳感器初始位置，安裝時無需預置小車位置，無需人工統計塔吊大轉盤的齒數，塔機參數自動上傳。

5、主機小巧美觀，顯示清楚。并且標配10.4寸超薄LED高亮顯示屏，裝配穩固，圖形界面系統穩定，直觀，美觀，各實時參數均使用美觀大號字體，圖文顯示，語音提醒，讓駕駛員駕駛塔機更放心，更安心。

6、調試界面簡單。本公司開發的調試系統是為了最方便，最準確的實現儀器的現場調試，該調試界面可快速完成塔吊現場各種調試，調試內容包含塔吊的屬性信息設置（塔吊型號，倍率，塔吊編號，坐標等），傳感器標定信息設置（吊鉤高度標定，小車幅度標定，回轉標定，重量標定等），限位信息設置（吊鉤高度限位，小車近遠端幅度限位，回轉三周限位），預警/報警設置（防碰撞，風速，傾斜，力矩，超載）設置等，該系統受到了各地方安裝人員的一致好評。

7、語音提示音量可調。真人發音提示塔吊當前的危險情況，危險等級分為預警和報警，屏幕下方按鍵中的語音增加按鍵用于增大報警的音量，語音減小按鈕用于減小報警的音量，語音音量分個7等級，最小可以不發聲。

8、成品體積小，易于運輸儲存。我公司產品主機只有同類才產品的1/2體積，顯示屏卻是國內的，夾具設計精巧，包裝緊湊合理。

9、塔吊高度的自動更新，減少后期工作量。該自動更新算法能較為準備的更新塔吊的實時高度，避免以后塔機升高導致數據采集不準確的現象。

10、免焊安裝，打消客戶顧慮。以前安裝產品時需要帶上電焊機，需要在大臂等位置焊接，但客戶擔心這樣會改變塔機的整體結構，帶來不安全的因素。我公司經多次反復試驗設計出免焊夾具，安裝時只需扳手即可，不用焊接，打消了客戶的顧慮，也提高了安裝效率。

安裝示意圖

高度傳感器  量程：0-100m，精度：0.10m，溫度范圍：-20℃--+60℃；

幅度傳感器  量程：0-100m，精度：0.10m，溫度范圍：-20℃--+60℃；

重量傳感器  量程：2-50t，精度：0.05%；

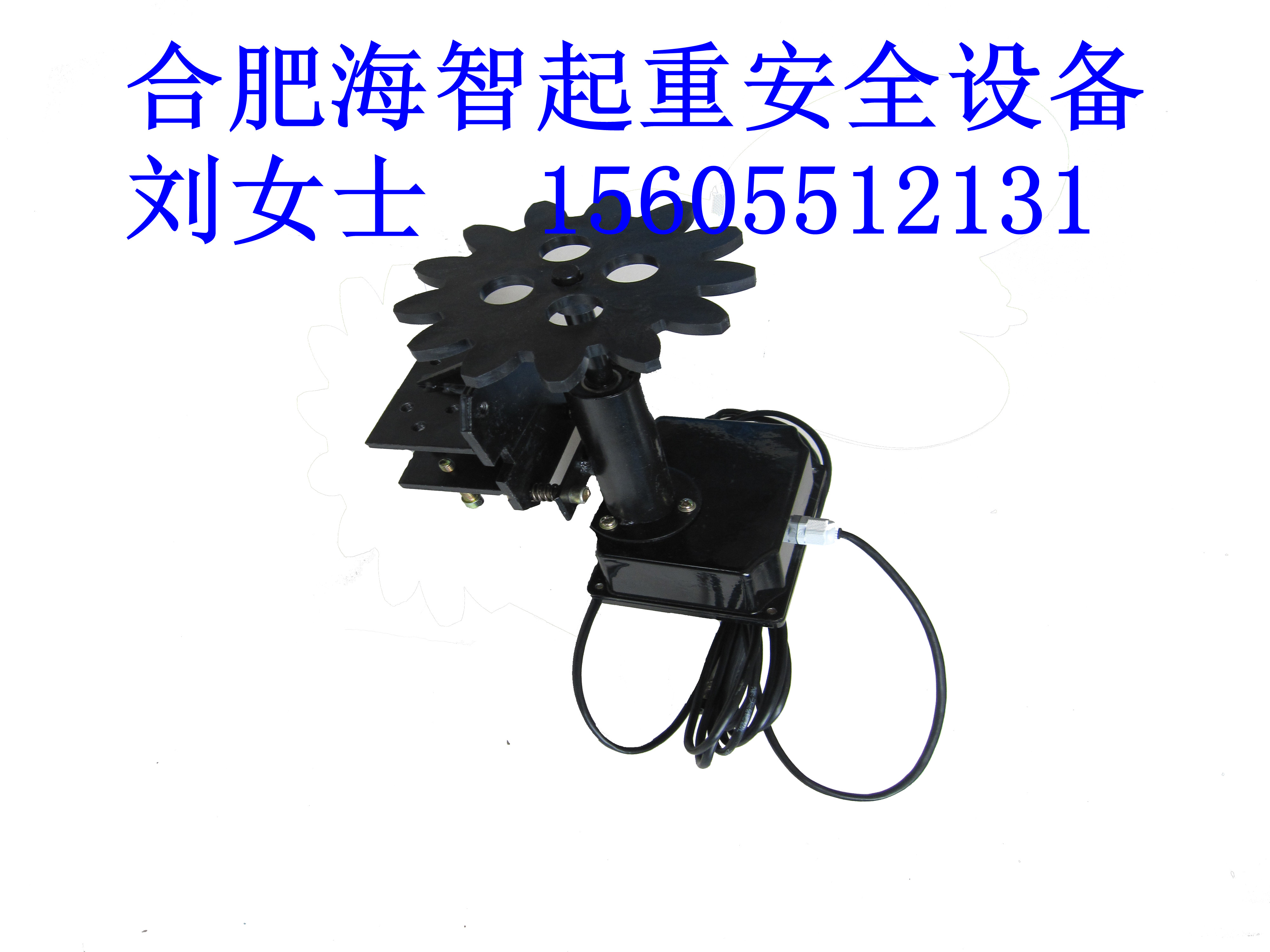

轉角傳感器  量程：0-360°，精度：0.18°，溫度范圍：-20℃--+60℃；

風速傳感器  量程：0-40m/s，分辨率：0.1m/s，精度：±3%；

傾角傳感器  量程：0-15°，精度：0.05°；

塔機安全監控管理系統主機    顯示：高度、幅度、重量、風速、傾角、力矩，就要塔機俯視平視圖

塔機遠程監控平臺

海智V1.0版本監控管理平臺

系統介紹：

海智V1.0版本監控管理平臺用于遠程對施工現場內多臺塔機的運行狀態進行實施監控和管理，及時掌握區域內多臺塔吊的運行狀態，使多方監督主體對其備案情況、使用情況、違章記錄進行有效監督管理，有效解決了巡查周期長等問題，大大避免了塔機作業過程中一些不規范的行為，真正做到了快速準確安全的巡查管理。

合肥海智起重機械安全在線監控系統

在瀏覽器中輸入網址，并正確輸入用戶名及其密碼即可進入平臺。

平臺功能：

     1.起重設備的備案管理系統

2.起重設備遠程安全監控管理系統

3.特種作業人員網上備案及人員認證系統

4.遠程視頻瀏覽系統

登陸界面

塔機工作實時數據

報警塔機上傳報警類型

工地實時視頻

塔吊工作示意圖

系統功能：多方監管主體能夠?qū)崟r(shí)遠程對塔機狀態進行檢測；系統具有產權備案、網上申報、塔機監控登記、設備實時監控、報警信息處置、工程項目數據管理、用戶管理等功能。
