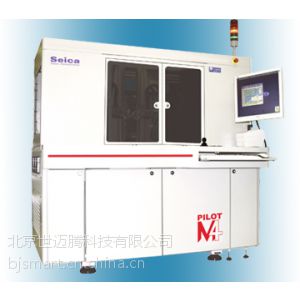

供應seicaM4雙面4飛針在線測試儀

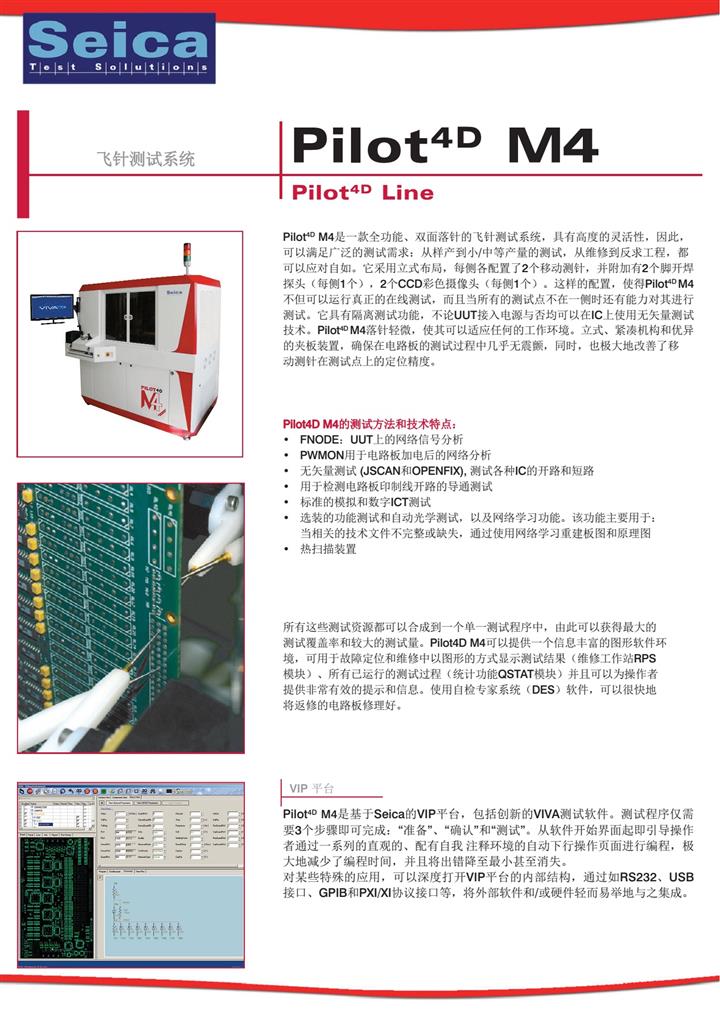

Pilot M4是一款具有測試性能、雙面測、靈活性高的飛針測試系統。它為從多品種及樣品到中小批量測試以及電路板的返修和逆反工程需求的用戶最理想的解決方案。

Pilot M4立式的結構設計包含前后各2個測針，2個附加IC腳開焊測試探頭和2個CCD攝像頭（前后各一個）。系統配置可使Pilot M4 真正實現完全的ICT測試，并可對分布在不同面的測試點設置隔離點從而對電路板進行更的測試。對IC可使用非矢量測試技術進行上電或不上電的測試。PILOT M4占地面積小，可以容易的在任何環境中使用。它立式緊湊的結構設計和優良的夾板系統可以保證被測板不被抖動以確保測針依次的接觸到測點上。

PILOT M4的測試工具和技術性能包括：

對被測板網絡節點進行波形分析

被測板加電后PWMON 網絡分析

? 非矢量測試(JSCAN和OPENFIX) IC腳開焊和短路測試

? 檢測PCB開路的導通性測試

? 模擬和數字器件在線測試

? 可選功能測試和光學檢測，對于一些文件不全或者沒有電路文件的電路板M4可以通過網絡學習功能重構電路結構圖甚至電路原理圖

? 可選熱掃描測試功能

上述所有的測試技術可以集成到一個單一的測試程序中以達到的測試覆蓋率和的測試能力。Pilot M4可以提供一個完全圖形化的軟件系統(RPS模塊) 顯示測試結果以幫助用戶容易地找到并維修故障點，并可以存儲全部的測試記錄(QSTAT模塊)為用戶提供終端數據信息。使用診斷軟件系統(DES)可以讓用戶非常容易快速的完成維修工作。Pilot M4基于Seica VIP平臺，它包含創新的VIVA軟件，測試程序開發過程可概括為簡單的三步：準備、驗證和測試。用戶通過自引導在直觀、一目了然的環境下進行一系列的操作，大大減少編程時間，減少錯誤和遺漏，保證了測試程序的質量。針對特殊的應用，VIP平臺開放式的結構設計還可以非常簡便的集成外部軟件和/或硬件模塊，例如RS232,USB口，GPIB和PXI/VXI協議。
