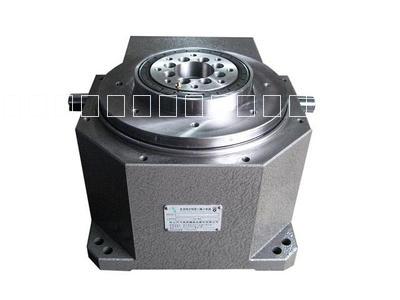

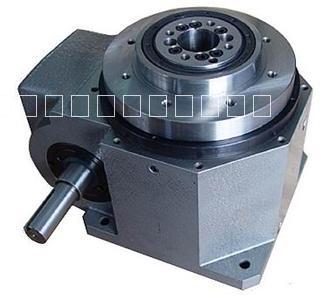

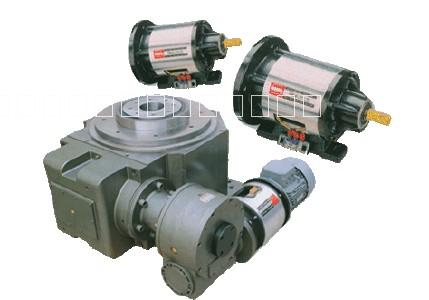

供應西安凸輪分割器廠家
產品概述
| | 品牌：潤霖 | 加工定制：是 | 優點： 1.壽命長：凸輪加工工藝為滲透加研磨，硬化層為5mm左右，普通的為碳化處理，硬化層為0.5mm。 2.精度高。標準精度為±30".可定制精度為±15"（選型方式為篩選） 3.：內部的軸承為日本進口，NSK/NTN. 表層噴漆為隔膜式干性防銹油。 4.易安裝，六面都設計有螺孔，可根據需要任意安裝。 5.免保養，除更換油以外，10000小時以下無需進行維修。 |
| 產品認證：ISO9001 | 用途：主要用于重負載機械 | ||
| 凸輪旋轉方向：左、右 | 入力軸組力方向：S1、S2、S3 | ||
| 凸輪連動曲線：變形臺形曲線、變形正弦曲線、變形等速度曲線、有理式仿線 | |||
| 驅動角：90°、120°、150°、180°、210°、240°、270°、300° | |||
| 定位分割等份：2、3、4、5、6、8、10、12、16 | |||
| 規格：80、110、140、180、210、250、350、438 | |||
尺寸圖：
技術參數表：
| 出力軸 容許徑 向負荷（C1） | 出力軸 容許軸 向負荷（C2） | 出力軸 容許力 矩(Ts): | 入力軸 容許徑 向負荷（C3） | 入力軸 彎 曲力矩（C4） | 入力軸 扭 矩 （C5） | 入力軸 的CD? （注1） | 定位分 割精度 | 重量 |
| 2500 kgf | 1800 kgf | 參考力矩表kgf-m | 1900 kgf | 2250 kgf | 670 kgf-m | 0.86 kgf-m? | ±30 Sec. | 500 kg |
注1：入力軸的CD?是在停留范圍內的數值。 注2：C1至C5數值是達到安全系數=2時的數值
分割器精度保持要素：
1.回轉臺尺寸
要在出力軸上安裝回轉臺，回轉臺的尺寸要基于轉矩Te的允許轉矩負荷。
當要求高精度時，轉矩Te應大于允許出力轉矩負荷的2-3倍；因此，應減少出力軸的扭轉。
回轉臺的直徑應小于標稱尺寸的5倍。
2.分層度
TAN DEX度度為角度度，對于普通級別度保證為30“，對于度級別為15”。請注意， 如 果回轉臺安裝在出力軸上，位移會影響分度的度。
當使用回轉臺時，機架半徑的分度誤差應沒有后退現象。
3.分度度
移動
在分度期間，至少有兩個凸輪滾子連續搭配，以便凸輪滾子保持操作。
停動
當錐度支撐肋的垂直部分搭配兩個凸輪滾子時，滾子軸承的位置被確定。然后，滾子軸承被鎖定。
啟動
在啟動開始分度時，滾子軸承式凸輪使凸輪滾子工作。除此之外，如果凸輪滾子有預壓力，則沒有后退的問 題。
