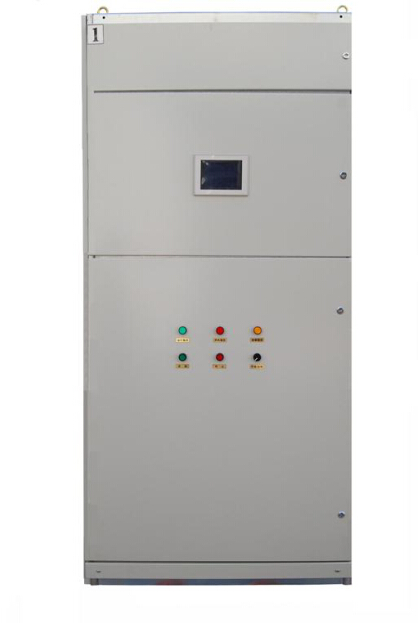

供應廣東動態濾波補償裝置

動態濾波裝置

※可同時濾除2次～50次諧波

※響應時間小于0.1ms,對階躍變化的諧波完全補償時間小于10ms

※采用高清晰，5.7英寸中文彩色觸摸屏

※有三相不平衡的功能不會與系統發生諧振

※具有自動限流功能，不會發生過載可進行待機功能管理

※可以只濾波，或同時濾波和補償無功，并可設置功能的優先次序

※輸出濾波采用LCL濾波結構，不僅使APF補償時IGBT高頻開關產生的高次諧 波不會注入電網，補償效果更好，而且適應于任何現場電網系統阻抗，不會發生 諧振，保證裝置安全。

※HAAPF系列APF可以實現8臺裝置并聯且只使用一個FPGA集中控制,克服了多 個控制器之間通信存在延遲以及可能受到干擾的缺點，增強了APF的補償性能，提高了系統的可靠性。

※HAAPF系列APF采用閉環控制策略，并結合的自適應電流平均值控制算法。由于電流平均值控制的開關頻率是恒定的，因此克服了傳統的滯環電流控制由于開關頻率變化所帶來的輸出頻譜范圍寬、濾波較困難、高頻諧波會干擾電網等缺點，使APF達到了的濾波性能。

※設計選型簡單，不需要進行詳細的電網分析，只需要測量諧波電流的大小

※實施故障記錄和事件記錄，并可查詢歷史記錄
