E型彈條，鐵路彈條外銷標準生產公司

彈條

一、彈條在鐵路軌道中的作用及重要性

    鐵路鋼軌是支撐機車和機車方向的部件，鋼軌是通過彈性扣件固定在道床的軌枕上。彈性扣件的扣壓件主要是彈條，它通過彈條的彎曲和扭曲變形，產生扣壓力作用在軌道上，長期有效地保證鋼軌之間的可靠連接，盡可能保持軌道的整體性，阻止鋼軌相對于軌枕的縱橫向移動，確保軌距正常，從而保證軌道車輛行駛安全。另外由于火車車輪與鋼軌的接觸屬剛性接觸，因此不可避免產生震動，而彈條特殊的彈性結構使其還具有吸收車輛駛過時產生的沖擊能量，達到減震的作用。彈條是在反復交變的應力下工作，它承受彎曲、扭轉、疲勞和腐蝕等多種作用，在車輛通過時，還要承受極高的瞬時沖擊載荷，所以對彈條的性能要求十分嚴格。

隨著鐵路運輸機車車輛軸重的增加和列車運行速度的提高，以及城市軌道交通、地鐵的發展，彈條作為軌道結構的一個關鍵環節也在不斷的發展中，其重要性也越來越為各國所關注。我國是一個幅原廣大，氣候、運輸條件、地區差別很大的國家，需要各種不同性能要求的彈條，滿足不同軌道不同軌型的要求。如在常規線路上，需要扣壓力大，彈性好的彈條，滿足重載、高速線路的需要；而在高架橋軌道無縫線路中，為減小鋼軌與橋梁的相互作用力，要求扣件阻力較小，且保證彈條有足夠的彈性，即保證彈條有足夠低的鋼度，以保證列車通過時因軌下墊層壓縮引起的扣壓力損失很小，扣件不松動。

可見彈條雖是一個小的工務器件，但是它是軌道上一個重要的零件，因它的需求量大，每公里大約7000件，其可靠性直接關系到行車的安全。

二、各國采用的彈條扣壓件種類

視國情和使用習慣的不同，各國已經研制了多種彈條來適應鐵路運輸?shù)陌l(fā)展。其中最典型的有：英國潘得羅爾（PANDROL）系列彈條扣件，是當今上最、有影響力的扣件，其扣壓件采用PR系列彈條、E系列彈條，其使用范圍遍及美國、加拿大、印度等七十多個國家和地區。

    德國鐵路大量使用的HM型扣件，扣壓件采用SKL系列彈條，在線路上也取得了良好的效果，在其它一些國家和地區也大量使用。

荷蘭D.E型扣件和瑞士FIST扣件均采用彈條作為扣壓件，使用情況也很好。

日本和法國是采用彈片作為扣壓件的國家，其中有的法國納布勒扣件，日本東海道新干經上非常的102型扣件。

三、我國使用的彈片和彈條扣壓件

彈片扣壓件工作時主要利用材料的彎曲變形性能，加工相對簡易，造價也往往較低，但由于為螺栓緊固而開孔，在該部位容易出現應力集中，面彎矩處恰恰是截面消弱處。我國早期研制的拱形彈片扣件，在使用中發現螺栓擰緊容易折斷，在列車通過時產生的振動易使彈片松馳，甚至有的螺母從螺栓中退出。另外軌距擋板在振動作用下易爬上軌底，造成軌距擴大，由于這種情況，目前在除地鐵線路上DTⅠ、DTⅡ扣件采用彈片作為扣壓件外，其它軌道線路上已不再采用彈片式扣件。

彈條扣壓件工作時利用材料的彎曲變形性能，又利用材料的扭轉變形性能（尤其是圓形截面彈條），因而彈性一般較好，同時基本上無截面削弱，所以材料的利用率較高，在常規線路上，一般希望扣壓件扣壓力大、彈性好，這方面彈條扣件有明顯的優越性。目前我國鐵路及其它軌道交通上大部分都使用彈條式扣壓件，我國彈條扣壓件的形式主要有：有螺栓安裝的ω結構形式的彈條，如正經上使用的Ⅰ型、Ⅱ型彈條、石龍橋小阻力彈條、WJ-2型彈條等；無螺栓安裝的潘德羅爾型，如Ⅲ型彈條、DTⅥ扣件用彈條、廣州地鐵用PR型彈條等；還有其他結構形式的彈條，雙趾彈條，中間彈條。

四、彈條生產供應型號

昆山艾力克斯鐵路配件有限公司生產制造:

1、TF-Y型彈條扣件

2、Ⅰ型彈條扣件

3、Ⅱ型（WJ-3）彈條扣件

4、WJ-2型彈條扣件

5、Ⅲ型（WJ-4）彈條扣件

6、WJ-5型彈條扣件

7、Ⅳ型彈條扣件

8、Ⅴ型彈條扣件

9、WJ-7型彈條扣件

10、WJ-7A型彈條扣件

11、WJ-7B型彈條扣件

12、WJ-8型彈條扣件

13、WJ-8A型彈條扣件

14、WJ-8B型彈條扣件

15、WJ-8C型彈條扣件

16、DⅠ型彈條扣件

17、DTⅢ-2型彈條扣件

18、DTⅣ-1型彈條扣件

19、DTⅥ-1型彈條扣件

20、DTⅥ-2型彈條扣件

21、德國福斯羅(Vossloh)系列彈條扣件系統

22、SKL型彈條扣件（SKL1，SKL2，SKL3，SKL12，SKL14，SKL15，SKLB15）

23、DFF14型彈條扣件

24、300型彈條扣件（W300-1a, W-300-lu）

25、DFF300型彈條扣件

26、336型彈條扣件

27、英國潘得路（Pandrol）系列彈條扣件系統

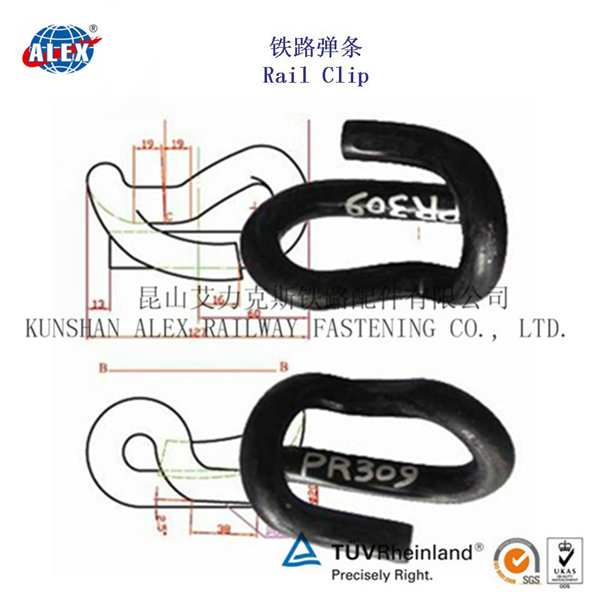

28、PR系列彈條（PR85，PR309，P1，PR601，PR601A）

29、E型彈條扣件（E1609，E1806，E1809，E1813，E1817，E2001，E2003，E2006，E2007，E2009，E2031，E2055，E2055XL，E2056，E2063）

30、fast clip彈條扣件

31、SFC彈條扣件

32、菲斯特fist彈條、ω形彈條、W形彈條、A型彈條、B型彈條、D型彈條、W1型彈條、W2型彈條、X2型彈條、X3型彈條、立式彈條、GL彈條、俄羅斯彈條、異形彈條、小阻力彈條等

五、彈條生產

昆山艾力克斯的彈條生產堅持的經營方針，非常注重質量控制和管理。我們的彈條生產完全按照ISO9001-2008質量體系來控制，我們還獲得中國鐵道部的鐵路產品生產許可證。我們擁有專業的檢測設備，以確保我們所有的彈條產品品質，達到客戶的要求。

昆山艾力克斯鐵路配件有限公司是一家通過ISO 9001/2008認證的公司。所有的流程都按照ISO質量管理體系的要求，從供應商的質量控制到成品，我們都是按照標準程序操作，對供應商我們有嚴格的質量控制系統：

1、對原材料的檢查和測試，我們要求供應商提供生產批號，化學成分，力學性能等檢測指標。

2、我們的質量控制檢驗員在檢測過程中采取樣品抽樣以及批量檢測并且提供原材料材質證明書等手段進行控制。

3、根據產品的不同要求，我們做出相應的物理和化學測試和檢驗。如果結果不符合我們的要求，我們將拒絕接收，只有材料滿足我們的標準才能接收。

4、對于生產的半成品及其外協廠商，我們經常組織質量控制協調會議，并提供技術技持和指導。在發貨前保證合格的產品交付給我們的客戶。

六、彈條生產車間

七、彈條檢測包裝出貨

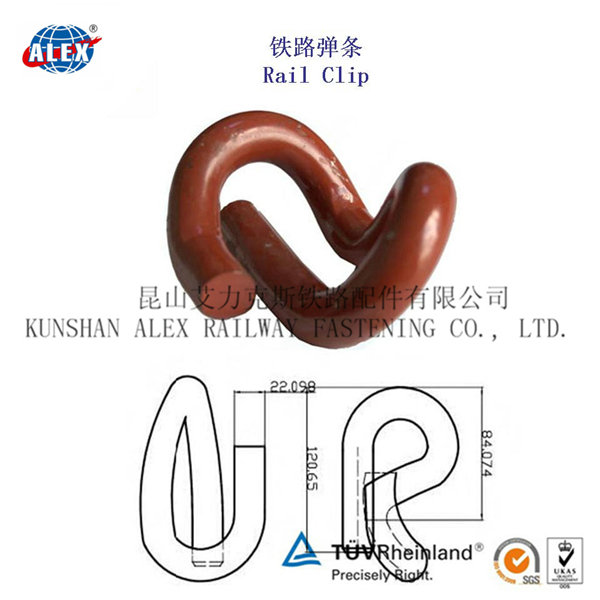

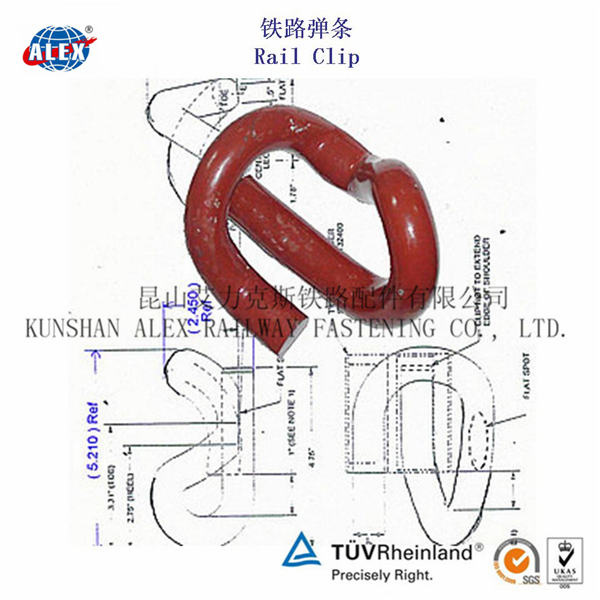

八、E型彈條的應用
