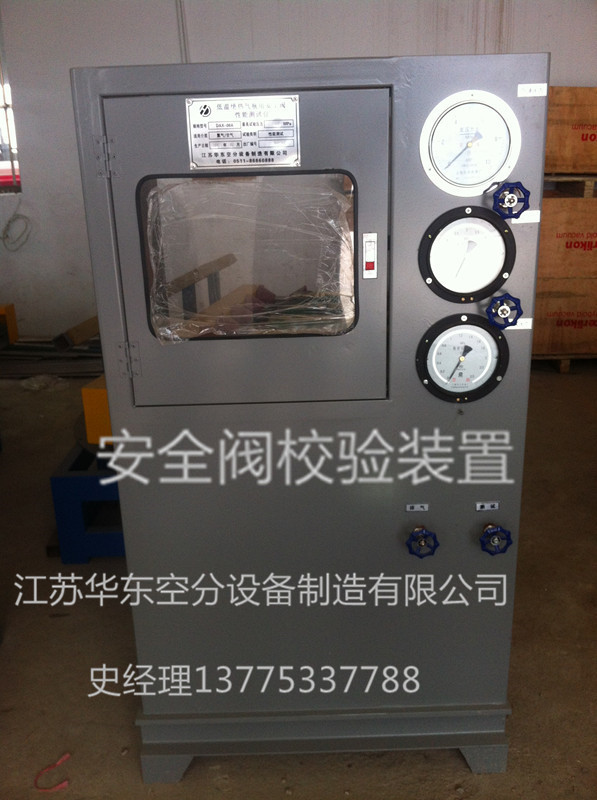

低溫氣瓶安全閥校驗裝置SFV-1型

低溫氣瓶安全閥校驗裝置SFV-1型

安全閥校驗臺是用高壓空氣為介質來檢驗安全閥的密封性能、起跳壓力、回座壓力等數據的裝置。

參考執行標準

GB/T12241 安全閥一般要求

GB/T12242 壓力釋放裝置性能試驗規范

GB/T12243 彈簧直接載荷式安全閥

技術參數

1.加壓范圍：0~40MPa，輸出壓力48MPa；
2.試驗介質：空氣；
3.測試壓力輸出：1路；
4.測試閥門口徑：DN15~400mm

5.壓力控制精度：≤±1%F.S；
6.壓力測量精度：0.4級壓力表（可選更高壓力等級）；
7.壓力表測量范圍：0~2.5MPa，0~10MPa，0~25MPa，0~40MPa，0~60MPa（可根據需求選擇）
8.夾緊方式：液壓油缸夾緊；
9.夾緊力輸出范圍：0~50噸；
10密封方式：密封圈密封；
11.驅動氣源：≤7bar，耗氣量：0.8標準立方米/分；
12.壓縮空氣質量要求：過濾精度：15μm；常壓露點：3℃；含油量(PPM)：≤5.0

13.外形尺寸：1550×1120×1650(主機)
