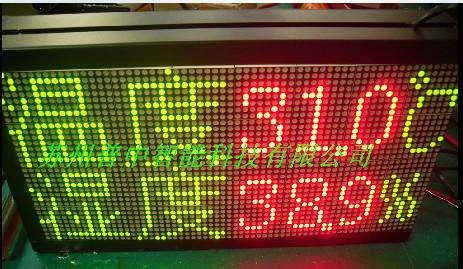

供應色LED電子看板/溫濕度看板/流水線

生產管理電子看板

1. 看板管理的概念
看板管理方法是在同一道工序或者前后工序之間進行物流或信息流的傳遞。JIT是一種拉動式的管理方式，它需要從最后一道工序通過信息流向上一道工序傳遞信息，這種傳遞信息的載體就是看板。沒有看板，JIT是無法進行的。因此，JIT生產方式有時也被稱作看板生產方式。

2.三陽電子看板

數據采集及數據格式轉換
通過直接連接PLC、儀器、儀表設備的RS232或是RS485等接口，光電或微動開關信號則使用三陽控制板采集，支持TCP/IP通訊協議。
實時現場監控
實現真正意義上的現場即時監控:追蹤生產現場資訊，實時下達生產指令；傳遞生產和運送指令實現與ERP系統的無縫對接；調節生產均衡，改善機能

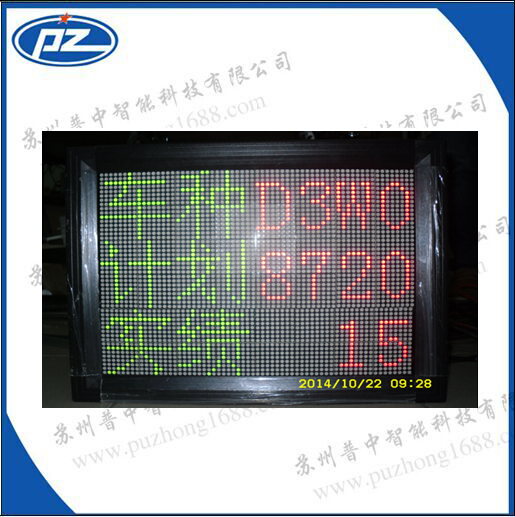

        LED電子看板，是一種由LED點陣模塊和數碼管組合而成的新型電子化看板，突破傳統看板白紙黑字固定不變的方式，采用電子化的方法，集單片機技術、光電子顯示技術、現場總線技術于一體，版面靈活多變，內容隨時可以更改，是即時生產管理系統中的主要設備之一，充分適用于各行各業生產管理之用。
一、LED電子看板主要功能：
     1、數據顯示功能(內容多樣可顯示文字英文和數字)
     2、數據輸入功能(電腦、遙控器和小鍵盤輸入)
     3、自動計數功能(可通過人工計數器、光電裝置、條形碼、二維碼掃描設備采集數據信號)
     4、差額數量、達成率由看板自動計算
     5、設置上下班時間段（設置不同的上下班時間段，自動運行）
     6、實時時鐘功能
     7、看板數據一鍵清
     8、斷電數據保護；
     ①多種實時計數方式
     ☆計數按鈕、腳踏開關或拉線開關；
     ☆各種光電傳感器；
     ☆紅外掃描槍；
     ☆繼電器常開信號；
     ☆PLC輸出；
     ☆電腦串口發送數據；
     ②多種安全的數據掉電保護功能
支持電池支持的SRAM數據掉電保護和Flash數據保護功能，掉電保護時間可長達十年
     ③智能生產效率提升功能
普中電子看板獨有的設計的按不同產品型號、按時段智能設置節拍時間功能，從而限度地提高生產效率！
     ④多種多級別的參數設置功能
3級別管理員的參數設置功能。使看板運行更穩定安全。用戶級別能設置今日計劃，產品型號，訂單號，實時計劃，實時產量等信息；普通管理員可設置步長、報警值、計數參數等。用戶可設置看板的硬件配置信息
     1、數碼管：高亮度LED發光管。
     2、遙控距離10m，角度±600
     3、功耗：1.0英寸數碼管100位≦10W（數碼管的尺寸可根據客戶需求選擇）
     4、工作電壓：220±20% 50Hz/60Hz
     5、平均壽命：不低于10萬個小時
     6、可靠試驗：產品經過72小時270V電壓和160V低壓及振動檢測，以確保產品能在惡劣環境下正常工作。
二、結構
     面板——采用進口耐撞擊材料加工，材料特點：表面平整不變形、不變色、不反光、安全阻燃材料。
安裝——顯示屏背藏式懸掛裝置，安裝方便、美觀。
外型框架——用戶自行選定。（推薦使用磨砂鋁合金材料）
三、設備及材料配置
     a、數碼管采用專業生產LED顯示器件廠家的優質產品，專業化生產，質量穩定。
     b、顯示及控制線路主要元器件，均采用日本日立公司、美國摩托羅拉公司和美國ST公司的產品，具有性能穩定，工作溫度范圍寬，壽命長等特點。
     c、電源選用創聯、鴻海、明緯薄型室內外LED開關電源，該種電源具有功率大，穩定性強、壽命長、抗干擾能力強、過流保護等特點。
四、品質管理：
為保證產品質量，提高系統的可靠性，普中智能科技在系統設計、材料篩選、工藝制作、整屏老化驗測等各個階段都嚴格遵守"、高可靠性"的宗旨，精益求精！
1、元器件選擇：
     ●LED數碼管（最重要部件）：為保證顯示屏質量，全部采用*品牌發光晶片。
     ●集成電路：IC芯片采用PHILIP、MOTOLOLA、ST、日立等公司產品。
     ●開關電源：采用特制LED電源．具有過壓、過流保護功能,能確保顯示屏運行穩定可靠
2、原材料篩選
       普中智能科技對關鍵元器件的供應商,品牌進行嚴格挑選,是保證新產品質量的基礎。主要發光元器件供應商均已通過ISO9002質量認證.電路元器件供應商全部選用廠商，保證了顯示屏的視覺均勻性和電性能的一致性。在生產的中間環節、設立了檢測、老化和淘汰的流程，避免了出成品后檢測困難的問題。

一、系統連接

電子看板右上有電源線，計數信號線和RS485通信接口。
      1．電源線插到交流220V插座。
      2．計數信號線接24V電壓信號，紅色是正極，黑色負極。
計數信號紅色線和NPN型光電開關正極（棕）接24V電源正極。NPN型光電開關負極（藍）接24V電源負極。NPN型光電開關輸出端（黑）接看板計數信號線負極（黑）
      3．RS485通信接口為DB9接口，定義如下:
      5 +(A)
      6 –(B)
      7 GND
二、軟件的安裝和使用
軟件運行的硬件環境：
      1.分辨率不低于800×600，一個串行接口。
      2. 軟件環境
Windows98se以上操作系統。
      3.軟件安裝
將軟件光盤插入主計算機的光驅中，用“我的電腦”或“資源管理器”打開光盤，雙擊其中的文件“Setup”，即可啟動安裝程序，畫面如下：
用鼠標單擊方形大按鈕便開始安裝。
軟件的啟動軟件安裝完畢，用鼠標單擊Windows桌面的“開始”按鈕，指向“程序”，再單擊“電子看板”，即可啟動本軟件。
      4、軟件的功能
    （1）可修改電子看板中的參數，計劃產量，實際產量，理論產量，單件生產時間，計數倍數等內容。
    （2）可以一次性修改某條屏的全部參數，或某幾個參數。也可以一次性修改所有屏的全部參數，或某幾個參數。
    （3）可以將當前的參數保存在一個文件，下次使用直接調出，無須再輸入。
      5、使用軟件
      1．選擇串口號，單擊“打開串口”。
      2．選中要修改的參數，未選中的不修改。
      3．選擇要修改的屏號。屏號為零時為所有屏都接收同樣的數據。
      4．單擊“發送”
