- 品牌： 其他
- 型號： EDS 20H
- 加工定制： 否

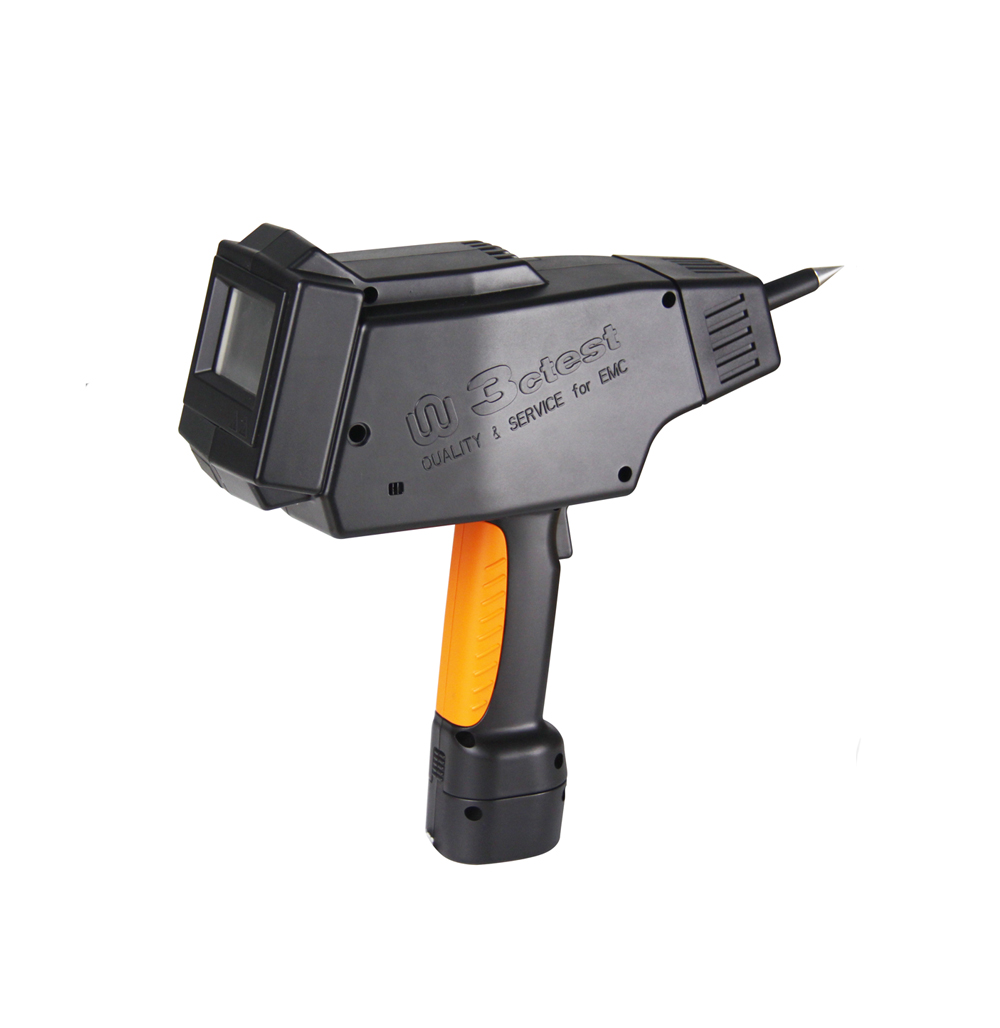

EDS 20H是一款進的手持式靜電放電發生器，也是款自主研發生產的手持式靜電放電發生器。
產品特點：
人體對物體或兩個物體之間的靜電有時會產生高達數千伏的電壓，可能引起電氣、電子設備的電路發生故障，甚至損壞。
EDS 20H是一款進的手持式靜電放電發生器，也是款自主研發生產的手持式靜電放電模擬器。依照 EN/IEC 61000-4-2 等要求地模擬靜電放電脈沖干擾，根據人體工程學設計，無額外的機箱，可用電池和電源適配器供電。LCD觸摸屏簡單易操作，RC模塊可更換，內置溫度濕度計，遠程控制軟件，確保了在各種測試場合使用的可靠性。
優點：
1.人體工程學設計；
2.LCD觸摸屏控制；
3.一體化設計（無機箱）；
4.溫濕度記錄和保護；
5.自動極性轉換；
6.放電模塊可互換，自動識別；
7.電池支持長時間測試；
8.內置標準測試程序庫；
9.智能檢測空氣放電失效性
產品參數
| 通用參數 | |
| 接觸放電 | 1000V – 18,000V +/-5% |
| 空氣放電 | 1000V – 18,000V +/-5% |
| 電壓步進 | 100V |
| 保持時間 | 大于 5s |
| 極性 | 正、負 自動切換 |
| RC模塊識別 | 自動識別并LCD顯示 |
| 溫濕度 | 內置溫濕度計，記錄和保護功能 |
| 脈沖重復頻率 | 單次/0.1/0.2/0.5/1/2/5/10/20Hz |
| 觸發模式 | 手動&自動 |
| 脈沖計數 | 1-9999 |
| 手動操作 | 通過觸摸屏（無觸發按鈕）手動操作 |
| 遠程控制 | 通過內置光纖接口由電腦遠程控制 |
| 輸出 | |
| 接觸放電模式 | 符合標準 EN/IEC 61000-4-2 |
| 150pF/330 ohm | |
| 上升時間 | 0.8ns +/- 25% |
| 峰值電流 | 2kV 時 7.5A +/- 15% |
| 4kV 時 15.0A +/- 15% | |
| 6kV 時 22.5A +/- 15% | |
| 8kV 時 30.0A +/- 15% | |
| 30ns 時的電流值 | 2kV 時 4.0A +/- 30% |
| 4kV 時 8.0A +/- 30% | |
| 6kV 時 12.0A +/- 30% | |
| 8kV 時 16.0A +/- 30% | |
| 60ns 時的電流值 | 2kV 時 2.0A +/- 30% |
| 4kV 時 4.0A +/- 30% | |
| 6kV 時 6.0A +/- 30% | |
| 8kV 時 8.0A +/- 30% | |
| 供電電壓 | |
| 電池供電 | 18kV接觸放電狀態，1Hz,放電20h |
| 未操作超過 10 分鐘后自動切斷電源 | |
| 電池待機時間大于30h | |
| 電池類型 | NIMH |
| 電源充電器 | 用于電池模塊充電 |
| 電源適配器 | 連續測試時，用于替代充電電池 |
| 測試程序 | |
| 簡易程序 | 依據各種標準等級進行測試 |
| 快速啟動測試程序 | 參數在線可調，簡單迅速，易于操作 |
| 評估程序 | 進行20Hz 接觸放電 |
| 對受試設備的測試點進行評估 | |
| 標準測試程序 | 符合 EN/IEC61000-4-2和EN61000-6-1/-6-2 標準 |
| 設置 | 參數、標準等級等 |
| 一般參數 | |
| 重量 | 約1700 克（含電池） |
| 槍體材料 | ABS 塑料 |
| 環境溫度 | 5℃-40℃（操作條件） |
| 相對濕度 | 20%-80%（操作條件） |
| 工作電源 | 100V-240V+/-10%; 50/60Hz |
| 選件（不包含在主機中） | |
| DM1-RFCI | 150pF/330 ohm |
| 快速繼電器放電模塊 | |
| 上升時間 200ps-300ps | |
| DM2 | 150pF/2000 ohm (ISO 10605) |
| DM5 | 330pF/2000 ohm (ISO 10605) |
| DM6 | 330pF/330 ohm (ISO 10605) |
| DM7 | 100pF/1500 ohm |
| DM8 | 150pF/150 ohm |
| Dm9 | 500pF/500 ohm |
| DM10 | 500pF/5000 ohm |
| DMx | 根據用戶需求定制的放電模塊 |
| esd.cool | 遠程控制及報告生成軟件 |
| 光纖接口 | |
| 接地高壓電阻 | 2 x 470 kohm |
| 垂直耦合板 | 50cm x50cm |
| 水平耦合板 | 1600cm x80cm |
| 參考接地板 | 2700cm x1800cm |
| 測試桌 | 1.6 x0.8m，全實木；滿足IEC 61000-4-2要求 |
| 光纖接口 | 和計算機相連接的光纖接口為USB型接口 |
| 電纜長3m 或6m | |
| 波特率為19,200 | |
| 電源適配器 | 連續測試時，用于替代充電電池 |
| ESD校準裝置 | 用于IEC/EN61000-4-2的波形校準，包括2 ohm 靶子/4GHz，衰減器，同軸電纜，使用說明書 |
| 附件 | |
| 標配阻容模塊 | 150pF/330 ohm 放電模塊（系統默認）可更換 |
| 放電電極 | 空氣放電頭、接觸放電頭 |
| 電池模塊 | 可充電鎳氫電池 |
| 接地線 | 2m 接地線 |
| 包裝箱 | 手提箱 |
| 資料 | 原廠測試和操作手冊 |
| 多功能插頭 | 連接歐標插座 |
| 電池充電器 | 用于電池模塊充電 |
