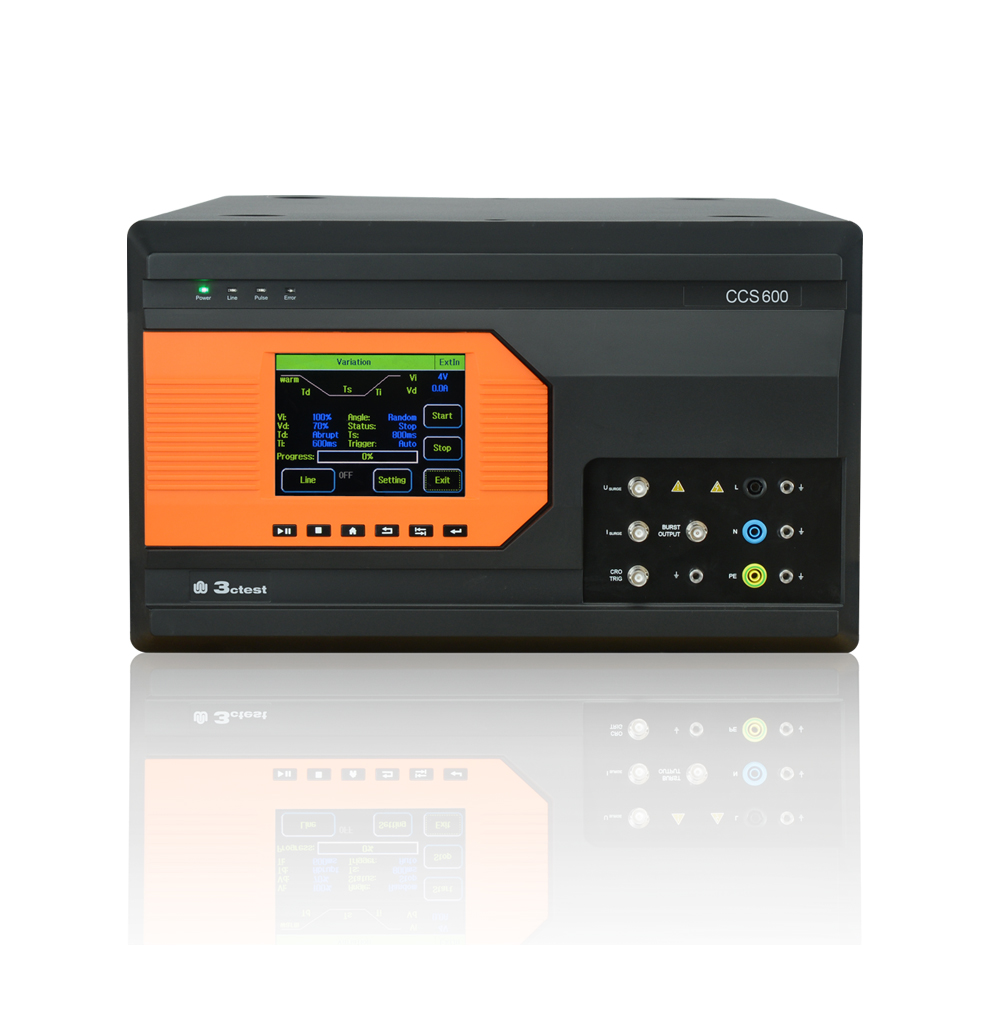

組合式抗擾度測試儀CCS 600

符合IEC 61000-4-4BURST電快速瞬變脈沖群測試

符合標準

IEC/EN 61000-4-4GB/T 17626.4

測試電壓范圍

0.25kV-4.8KV±10%

極性

正、負、正負交替

源阻抗

50 ohm

脈沖波形

5/50ns，50 ohm和1000 ohm負載

上升時間

5ns±30%，50 ohm負載，1000 ohm 負載

脈沖持續時間

50ns±30%，50 ohm 負載

脈沖頻率

0.1kHZ-1000kHz

50ns-15/+100ns，1000 ohm負載

脈沖群持續時間

0.075ms-750ms

脈沖群周期

11ms-9999ms

測試持續時間

1s-9999s

觸發方式

自動、手動、外部觸發

同步

0°-360°，分辨率1°步進設置或隨機方式

耦合/去耦網絡

CCS 600內置單相自動耦合/去耦網絡

符合IEC 61000-4-5浪涌抗擾度測試

符合標準

IEC/EN61000-4-5GB/T17626.5

測試電壓范圍

0.2kV-6kV ±10%

電壓波形

波前時間1.2μs±30% 半峰值時間50μs±20%

測試電流范圍

0.1kA-3kA ±10%

電流波形

波前時間8μs±20% 半峰值時間20μs±20%

源輸出阻抗

2 ohm

輸出極性

正、負、正負交替

耦合電容

9μF、18μF

耦合電阻

10 ohm、0ohm耦合電阻可選IEC標準方式或自定義方式

脈沖周期

5s-99s（最短取決于試驗電壓）

浪涌電壓、電流峰值檢測

前面板BNC輸出 浪涌電壓1000V:1V

浪涌電流:100A:1V 液晶屏3位數字顯示測量值

實驗次數

1–999次

觸發方式

自動、手動、外部觸發

同步

0° - 360°, 1° 步進設置或隨機方式

耦合/去耦網絡

CCS 600內置單相自動耦合/去耦網絡

符合IEC61000-4-8工頻磁場測試（選配增加模塊）

符合標準

IEC/EN 61000-4-8、GB/T 17626.8

磁場強度

單匝磁場線圈：1-100A/m(持續)

100-400A/m (1-10s短時)

三匝磁場線圈：1-300A/m (持續)

300-1200A/m(1-10s短時)

電流波形

50Hz/60Hz 正弦波

電流畸變率

<5%

持續工作電流范圍

1A-120A

短時工作電流范圍

120A-500A

波形間隔時間

1-9999s

試驗持續時間

1-28800s

觸發方式

自動、手動、外部信號觸發

磁場線圈尺寸

1000*1000mm或其他

磁場線圈形狀

矩形或其他

磁場線圈匝數

單匝/三匝

輸出磁場強度

可排程設置

符合IEC 61000-4-9脈沖磁場測試（選配增加模塊）

符合標準

IEC/EN 61000-4-9、GB/T 17626.9

輸出磁場范圍

100 A/m-1200A/m

輸出電流范圍

100A-2000A

波形

上升時間:6.4us±30%;持續時間:16us±30%

同步

0°- 360°，1°步進設置或隨機方式

極性

正、負、正負交替

觸發方式

自動、手動、外部信號觸發

脈沖周期

5-99s（最短取決于試驗電流）

試驗次數

1-999次

觸發方式

手動、自動、外部信號觸發

磁場線圈尺寸

1000*1000mm或其他

磁場線圈形狀

矩形或其他

磁場線圈匝數

單匝

輸出磁場強度

可排程設置

符合IEC 61000-4-11&IEC 61000-4-29標準的電源失效測試

IEC/EN61000-4-11，GB/T17626.11和IEC/EN 61000-4-29，GB/T17626.29單相交流和直流含電壓暫降、短時中斷和電壓變化的電源故障模擬器技術參數

EUT電壓

250V AC，220V DC

EUT電流

AC/DC 16A 持續電流；

AC 20A 持續5s;40A持續3s;500A沖擊電流

EUT電流電壓測量

LCD顯示

BNC端子：電壓100:1，電流10A:1V

中斷電平

0%

暫降電平

0%-（適用于附件VVT/VMT系列）

0%，40%，70%，80%(適用于附件VVTxxxxSF系列)

暫降、中斷持續時間

0.1-9999周期或1ms-9999ms

暫降、中斷間隔時間

5ms-9999ms

暫降、中斷試驗時間

1s-9999s

暫降、中斷上升、下降時間

1-5us(100Ω負載)

電壓變化電平

0-

電壓變化減少時間

500ms-9999ms（50%-）或1-5us（100Ω負載）

1000ms-9999ms（0%-）或1-5us（100Ω負載）

電壓變化增加時間

500ms-9999ms（50%-）

1000ms-9999ms（0%-）

電壓變化降低后持續時間

10ms-99999ms

同步

0°- 360°，1°步進設置或隨機方式

觸發方式

手動、自動、外部觸發輸入

內置CDN負載能力說明

型號

CDN

備注

CCS600 (CCS400)

AC 250V 單相16A

DC-1 220V/12A

選配測試功能和附件

1.Surge耦合去耦網絡 SPN系列 IEC61000-4-5

SPN 3832T(380V 32A) SPN 6932T(三相690V 32A)

SPN 38100T(380V 100A) SPN 6916T(三相690V 16A)

2.EFT耦合去耦網絡 EFTN系列 IEC61000-4-4

EFTN 3832T(380V 32A) EFTN 38100T(380V 100A)

3.Surge&EFT 耦合去耦網絡 SPN系列 IEC61000-4-4IEC6100-4-5

SEPN 3816T(三相380V 16A) SEPN 3832T(三相380v 32A)

SEPN 6919T(三相690V 16A) SEPN 6932T(三相690v 32A)

4.信號線/通訊線測試用耦合/去耦網絡 IEC61000-4-5

(A) 4線通訊線耦合/去耦網絡 (B) 8線通訊線耦合/去耦網絡

5.電壓跌落變化測試VVT系列IEC61000-4-11

VVT 2216系列 220V 單相16AS不含變化 SV含變化

VVT 3816系列 380V 三相16AT1不含變化 VT1含變化 調壓器*1

T3不含變化 VT3含變化 調壓器*3

VVT 2216SF 220V 單相16A 標準輸出0%;40%;70%;80%

6.電壓變化及工頻磁場組合測試VMT系列 IEC61000-4-8  IEC61000-4-11

VMT 2212SV 220V 10A含變化 工頻磁場1200A

VMT 2212S 220V 10A含變化 磁場1200A

7.脈沖磁場轉換器 PMC IEC61000-4-9

8.電容耦合夾 CCC IEC61000-4-4

9.磁場線圈 TCXS 111單匝線圈 TCXS 113三匝線圈 1m*1m  IEC61000-4-8

10.高壓差分探頭 型號VCF-80 測試電壓8KV,衰減比1000：1

11.高壓電流傳感器 型號TR410

12.脈沖群校準組件 包含TFb50/TFB1000 網絡端口適配器和手提箱

13.PC控制軟件EMSLab

支持Windows XP and Windows 7 它使用方便、用戶界面美觀、直觀，各項操作功能以及標準測試庫使用戶可以輕松完成自定義測試程序；測試設備并進行自動配置，幫助用戶靈活地生成測試報告。
