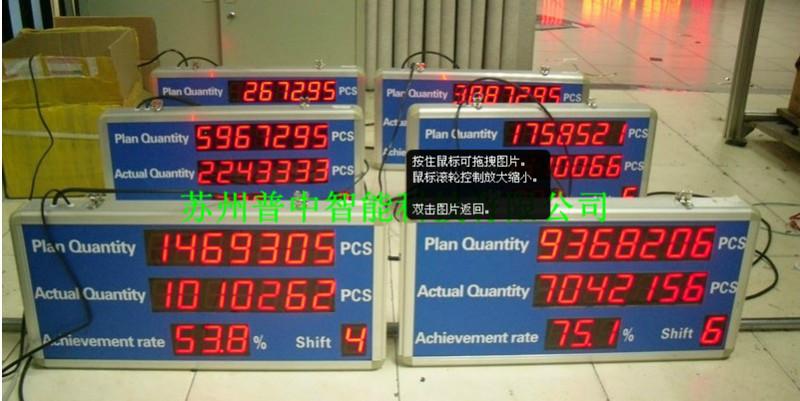

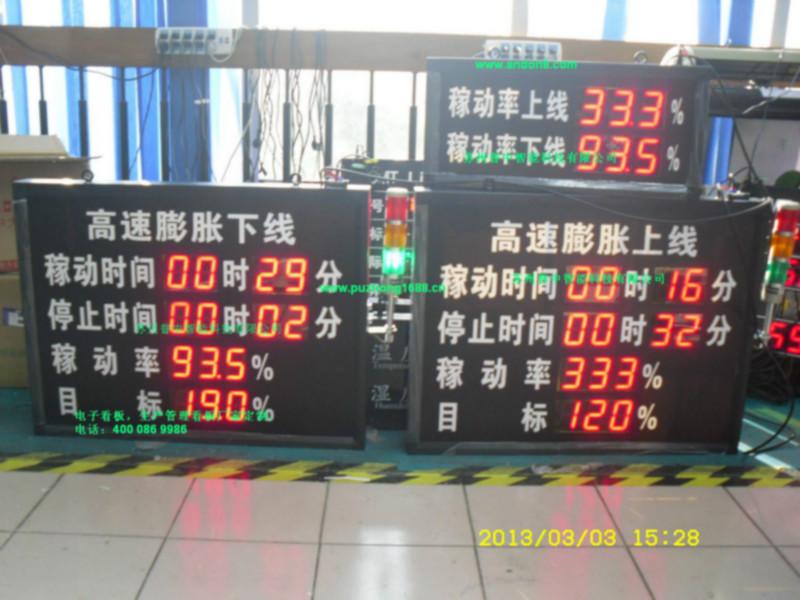

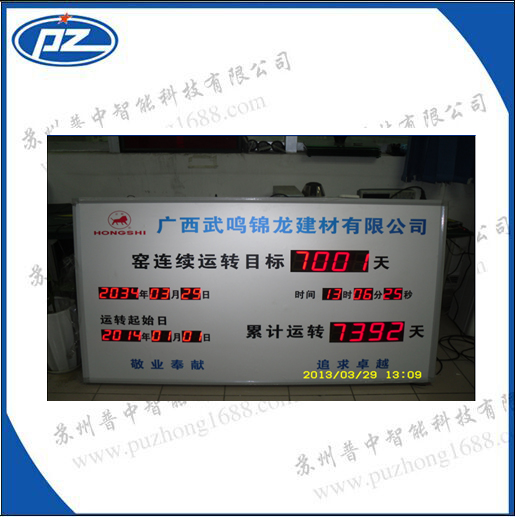

供應電子生產看板

工廠生產車間，服裝廠，皮具廠，任何生產產品的行業都適用。

電源：AC220V/50Hz（如有其它需求可另做說明）

產品規格：

外觀尺寸：700*500*55mm3（可定做任意尺寸大?。?/span>

邊框：鋁合金邊框（白色，黑色可供選擇）

前端面板：透明亞克力

漢字標語：噴繪寫真或不干膠貼膜（可做任意字體顏色）

顯示部分：1.數碼管顯示（數碼管大小可按要求選配）

               2.LED顯示

數據保存：此看板具有斷電數據保存功能。

懸掛方式：壁掛、吊掛

輸入數值方式：可通過小鍵盤輸入、遙控器輸入、電腦鍵盤輸入。

        LED電子看板，是一種由LED點陣模塊和數碼管組合而成的新型電子化看板，突破傳統看板白紙黑字固定不變的方式，采用電子化的方法，集單片機技術、光電子顯示技術、現場總線技術于一體，版面靈活多變，內容隨時可以更改，是即時生產管理系統中的主要設備之一，充分適用于各行各業生產管理之用。
一、LED電子看板主要功能：
     1、數據顯示功能(內容多樣可顯示文字英文和數字)
     2、數據輸入功能(電腦、遙控器和小鍵盤輸入)
     3、自動計數功能(可通過人工計數器、光電裝置、條形碼、二維碼掃描設備采集數據信號)
     4、差額數量、達成率由看板自動計算
     5、設置上下班時間段（設置不同的上下班時間段，自動運行）
     6、實時時鐘功能
     7、看板數據一鍵清
     8、斷電數據保護；
     ①多種實時計數方式
     ☆計數按鈕、腳踏開關或拉線開關；
     ☆各種光電傳感器；
     ☆紅外掃描槍；
     ☆繼電器常開信號；
     ☆PLC輸出；
     ☆電腦串口發送數據；
     ②多種安全的數據掉電保護功能
支持電池支持的SRAM數據掉電保護和Flash數據保護功能，掉電保護時間可長達十年
     ③智能生產效率提升功能
普中電子看板獨有的設計的按不同產品型號、按時段智能設置節拍時間功能，從而限度地提高生產效率！
     ④多種多級別的參數設置功能
3級別管理員的參數設置功能。使看板運行更穩定安全。用戶級別能設置今日計劃，產品型號，訂單號，實時計劃，實時產量等信息；普通管理員可設置步長、報警值、計數參數等。用戶可設置看板的硬件配置信息
     1、數碼管：高亮度LED發光管。
     2、遙控距離10m，角度±600
     3、功耗：1.0英寸數碼管100位≦10W（數碼管的尺寸可根據客戶需求選擇）
     4、工作電壓：220±20% 50Hz/60Hz
     5、平均壽命：不低于10萬個小時
     6、可靠試驗：產品經過72小時270V電壓和160V低壓及振動檢測，以確保產品能在惡劣環境下正常工作。
二、結構
     面板——采用進口耐撞擊材料加工，材料特點：表面平整不變形、不變色、不反光、安全阻燃材料。
安裝——顯示屏背藏式懸掛裝置，安裝方便、美觀。
外型框架——用戶自行選定。（推薦使用磨砂鋁合金材料）
三、設備及材料配置
     a、數碼管采用專業生產LED顯示器件廠家的優質產品，專業化生產，質量穩定。
     b、顯示及控制線路主要元器件，均采用日本日立公司、美國摩托羅拉公司和美國ST公司的產品，具有性能穩定，工作溫度范圍寬，壽命長等特點。
     c、電源選用創聯、鴻海、明緯薄型室內外LED開關電源，該種電源具有功率大，穩定性強、壽命長、抗干擾能力強、過流保護等特點。
四、品質管理：
為保證產品質量，提高系統的可靠性，普中智能科技在系統設計、材料篩選、工藝制作、整屏老化驗測等各個階段都嚴格遵守"、高可靠性"的宗旨，精益求精！
1、元器件選擇：
     ●LED數碼管（最重要部件）：為保證顯示屏質量，全部采用*品牌發光晶片。
     ●集成電路：IC芯片采用PHILIP、MOTOLOLA、ST、日立等公司產品。
     ●開關電源：采用特制LED電源．具有過壓、過流保護功能,能確保顯示屏運行穩定可靠
2、原材料篩選
       普中智能科技對關鍵元器件的供應商,品牌進行嚴格挑選,是保證新產品質量的基礎。主要發光元器件供應商均已通過ISO9002質量認證.電路元器件供應商全部選用廠商，保證了顯示屏的視覺均勻性和電性能的一致性。在生產的中間環節、設立了檢測、老化和淘汰的流程，避免了出成品后檢測困難的問題。

一、系統連接

電子看板右上有電源線，計數信號線和RS485通信接口。
      1．電源線插到交流220V插座。
      2．計數信號線接24V電壓信號，紅色是正極，黑色負極。
計數信號紅色線和NPN型光電開關正極（棕）接24V電源正極。NPN型光電開關負極（藍）接24V電源負極。NPN型光電開關輸出端（黑）接看板計數信號線負極（黑）
      3．RS485通信接口為DB9接口，定義如下:
      5 +(A)
      6 –(B)
      7 GND
二、軟件的安裝和使用
軟件運行的硬件環境：
      1.分辨率不低于800×600，一個串行接口。
      2. 軟件環境
Windows98se以上操作系統。
      3.軟件安裝
將軟件光盤插入主計算機的光驅中，用“我的電腦”或“資源管理器”打開光盤，雙擊其中的文件“Setup”，即可啟動安裝程序，畫面如下：
用鼠標單擊方形大按鈕便開始安裝。
軟件的啟動軟件安裝完畢，用鼠標單擊Windows桌面的“開始”按鈕，指向“程序”，再單擊“電子看板”，即可啟動本軟件。
      4、軟件的功能
    （1）可修改電子看板中的參數，計劃產量，實際產量，理論產量，單件生產時間，計數倍數等內容。
    （2）可以一次性修改某條屏的全部參數，或某幾個參數。也可以一次性修改所有屏的全部參數，或某幾個參數。
    （3）可以將當前的參數保存在一個文件，下次使用直接調出，無須再輸入。
      5、使用軟件
      1．選擇串口號，單擊“打開串口”。
      2．選中要修改的參數，未選中的不修改。
      3．選擇要修改的屏號。屏號為零時為所有屏都接收同樣的數據。
      4．單擊“發送”
