供應DOG-3082YA在線熒光法溶解氧儀 免維護溶氧儀

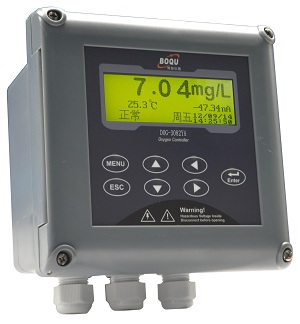

DOG-3082YA在線熒光法溶解氧儀

DOG-3082YA在線熒光法溶解氧儀是我公司新一代全中文微機型儀表，采用熒光法原理，免維護，無電解液溶液補充，無陽極、陰極清洗或更換，沒有測量漂移。

DOG-3082YA具有全中文顯示、中文菜單式操作、全智能、多功能、測量性能高、環境適應性強等特點?？蓮V泛用于污水處理廠、自來水廠等行業的液體中氧含量測量的儀器。

基本功能及特點

記事本功能：忠實記錄儀表的操作使用情況和報警的發生時間,便于管理。

歷史曲線和數字記錄儀功能：二次表每隔5分鐘自動存儲一次測量數據,可連續存儲一個月的溶解氧值。在一屏上同時提供"歷史曲線"顯示和"定時定點"查詢兩種方式,"歷史曲線"從總體上反映水質的變化趨勢和過程,有利于發現問題和解決問題。"定時定點"功能將得到特定點、特定時間的被測溶解氧值。

數字時鐘功能：顯示當前的時間,為數字記錄儀功能提供時間基準。

背光功能：可在光線昏暗或沒光亮的環境下使用，根據溫度變化，自動調節對比度到最清晰，以符合個人的習慣。

防程序飛死：看門狗程序確保儀表不會死機，這是在線式儀表的基本要求。

輸出電流設置與檢查功能：手動電流源功能,可檢查和任意設定輸出電流值,方便檢測記錄儀和下位機。

全智能化：DOG-3082YA在線熒光法溶解氧儀計采用高精度AD轉換和單片機微處理技術，能完成溶解氧值測量，量程自動轉換、儀表自檢等多種功能。

高可靠性：元器件集成到一塊線路板上, 沒有了復雜的功能開關、調節旋鈕和電位器。

抗干擾能力強：電流輸出采用光電耦合隔離技術，抗干擾能力強，實現遠傳。具有良好的電磁兼容性。

防水防塵設計：防護等級IP65，適宜戶外使用。

RS485通訊接口：可方便聯入計算機進行監測和通訊。

全中文顯示,界面友好：采用高分辨度的點陣圖型液晶顯示模塊,所有的數據、狀態和操作提示都是中文顯示,完全沒有廠家自己定義的符號或代碼。

簡單的菜單結構，文本式的人表對話：與傳統的儀表相比,DOG-3082YA功能增加了很多,作步驟和操作順序,可以不用說明書,按照屏幕上的提示就可操作。

多參數同時顯示：在一屏上同時顯示溶解氧值、輸出電流、時間和狀態。主顯示以10x10mm規格顯示溶解氧值值：醒目、可視距離遠;3個副顯示以5x5的規格顯示輸出電流、狀態、星期、年月日和時分秒,以滿足用戶的不同使用習慣和提供二次表的時間基準。

技術指標

1、測量范圍：（0～20.00）mg/L、（-10～55.0）℃，采用熒光法溶氧電極；

2、分辨率：0.01mg/L；

3、重復性：±2%。；

4、電流隔離輸出： 4～20 mA（負載<750Ω ）；

5、輸出電流誤差：≤±1%FS；

6、報警繼電器：AC220V、7A；

7、RS485通訊接口（選配）；

8、電源：AC220V±22V ，50Hz±1Hz；

   可選配DC24±2.4V,1A供電；

9、防護等級：IP65；

10、時鐘精度: ± 1分/月；

11、數據存儲量:1個月（1點/5分鐘）；

12、數據連續掉電保存時間:10年；

13、外形尺寸：146（長）×146（寬）×108（深）mm；

    開孔尺寸：138×138 mm；

14、重量： 0.8kg ；

15、工作條件：環境溫度0～60℃   相對濕度<85%；

16、傳感器安裝方式：流通式或者沉入式；請訂貨時指明，不指明按沉入式配置。

儀器的安裝

DOG-3082YA在線熒光法溶解氧儀由二次表和傳感器兩部分組成。用戶開箱時,請按裝箱單核對儀器的數量、規格及附件，若數量不對或型號不符，請與廠家或銷售商聯系。

1、DOG-3082YA二次表                     一臺

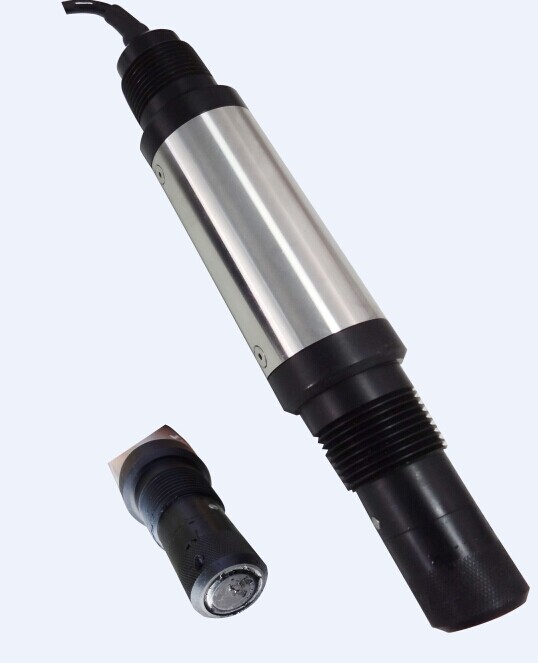

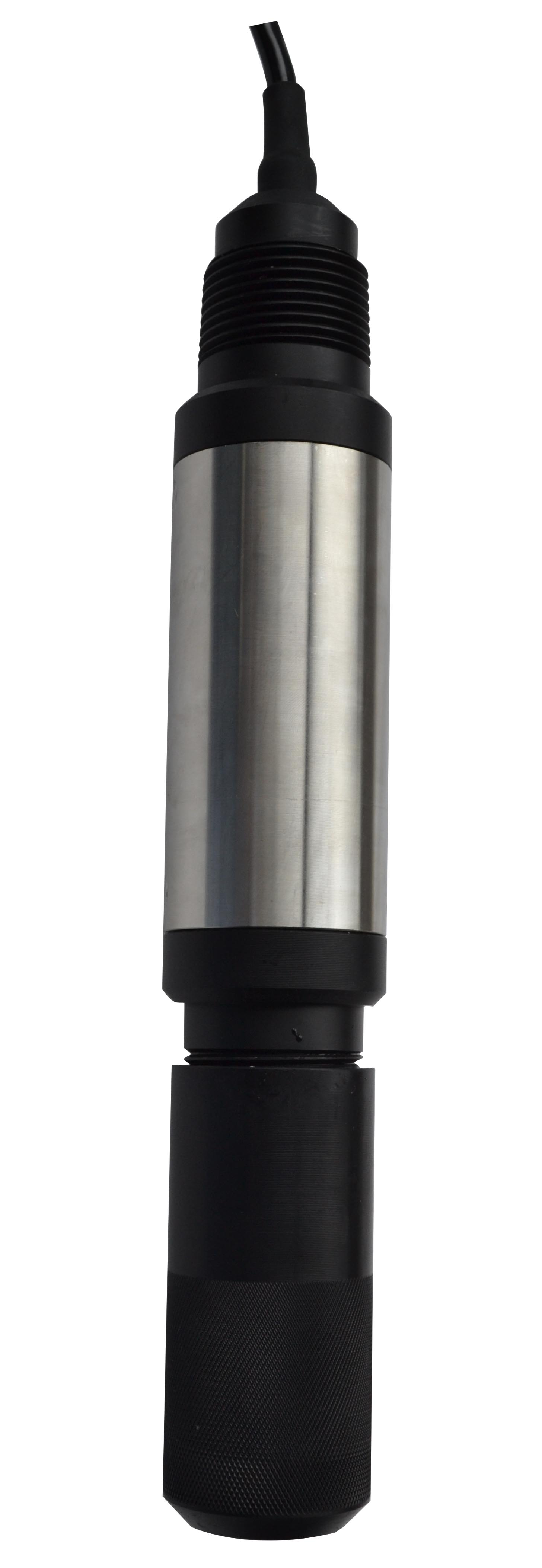

2、3082YA -ppm熒光法溶氧電極           一支

3、使用說明書                         一本

4、合格證                             一份

5、附件 （根據安裝條件配置）          一套 。

二次表的尺寸與安裝

     我們根據多年的現場安裝和實踐經驗以及客戶的建議，采用二次儀表的開啟方式從右往左側翻，解決了我們以前從上往下翻接線困難的問題, 是國內家采用這種開啟方式的。二次表為國際通用的標準機箱，采用全封閉式外殼?？砂惭b在遠離現場的監控室，也可與測量池一起安裝在現場。所需連線從二次表的內部接線柱相接。

二次表有四種安裝方式：開孔式、壁掛式、管道式、室外安裝。

開孔式安裝：控制柜面板上開138*138mm孔，用出廠所配的U形不銹鋼片，通過底座上的89*89mm四個定位孔卡在控制柜上。

壁掛式安裝：先把二次儀表通過底座上的89*89mm四個定位孔，固定在大于146*146的平面板上，再把平面板固定到安裝的地方。

管道式、室外安裝：通過底座上的89*89mm四個定位孔，固定二次儀表。

使用注意事項：

1、接線：打開儀表時，先用螺絲刀擰松上蓋的四顆螺釘,把上蓋左邊往上提，再從右往左邊翻。參照4.4節儀器的接線，線接好后，應讓線留有一定的余量（便于下次打開機殼時線不被拉斷），再擰緊PG13.5的防水圈。

2、取線：先擰松PG13.5的防水圈，再把線往里邊塞（若安裝時線在機殼里留有一定的余量就不用進行這一步）。用螺絲刀擰松上蓋的四顆螺釘,把上蓋左邊往上提，再從右往左邊翻。
