概述：
    （1）攜帶型短路接地線高壓接地線的作用：用于線路和變電施工，為防止臨近帶電體產生靜電感應觸電或誤合閘時保證安全之用。

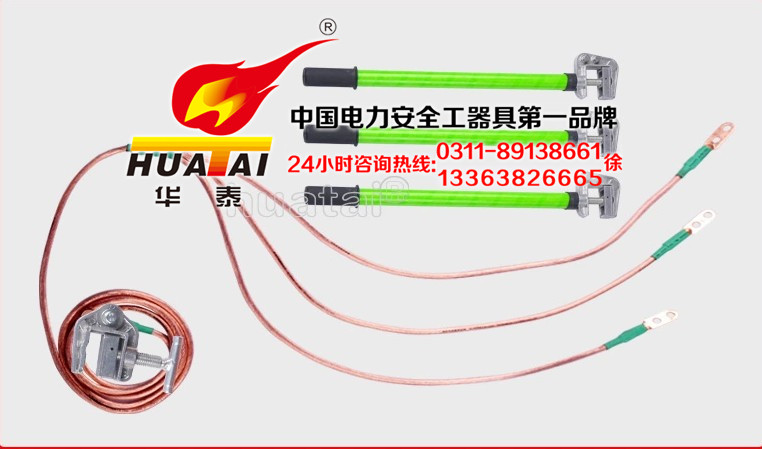

    （2）結構：攜帶型短路接地線由絕緣操作桿、導線夾、短路線、接地線、接地瑞子、匯流夾、接地夾 。
    （3）制作工藝：導線夾、接地夾是采用優質鋁合金壓鑄成形；操作棒采用環氧樹脂彩色管，絕緣性能好，強度高、重量輕、色彩鮮明、外表光滑；接地軟銅線采用多股優質軟銅線絞合而成，并外覆柔軟、耐高溫的透明絕緣護層，可以防止使用中對接地銅線的磨損，銅線達到疲勞度測試需求，確保作業人員在操作中的安全。
    2． 分類：
    （1）按照使用環境可以分為：室內母排型接地線（X-NL）和室外線路型接地線（X-WS）。
    （2）按照電壓等級可分為：10KV接地線，35高壓接地線，110KV接地線，220KV高壓接地線，500KV高壓接地線
    3． 技術參數：
    （1）10KV高壓接地線
    絕緣桿部分長度：700 mm
    握手部分長度：300 mm
    金屬接頭部分長度：50 mm
    節數：1
    桿徑：30mm
    總長（不包括線夾）：1050 mm
    （2）35KV接地線
    標稱截面：25mm2
    總根數：810
    平均直徑：0.2mm
    計算截面：（mm2）：25.43
    金屬接頭部分長度：50 mm
    節數：1
    桿徑：30mm
    （3）110KV高壓接地線
    標稱截面：35mm2
    總根數：1136
    平均直徑：0.2mm
    計算截面：（mm2）：35.67
    絕緣桿部分長度：1360 mm
    握手部分長度：700 mm
    金屬接頭部分長度：140 mm
    節數：2
    桿徑：30mm
    總長（不包括線夾）：2200 mm
    4.高壓接地線的使用說明
    （1）掛接地線時：先連結接地夾，后接接電夾；拆除接地線時，必須按程序先拆接電夾，后拆接地夾。
    （2）安裝：將接地軟銅線分相上雙眼銅鼻子固定在接地棒上的接電夾（接電夾有固定式和活動式）相應位置上，將接地線合相上的單眼銅鼻子固定在接地夾或地針上，構成一套完整的接地線。
    （3）核實接地棒的電壓等級與操作設備的電壓等級是否一致。
    （4）接地軟銅線有分相式和組合式，接地棒有平口式和雙簧鉤式線夾。
