- 品牌： 3ctest
- 型號： CDN T2
- 加工定制： 是

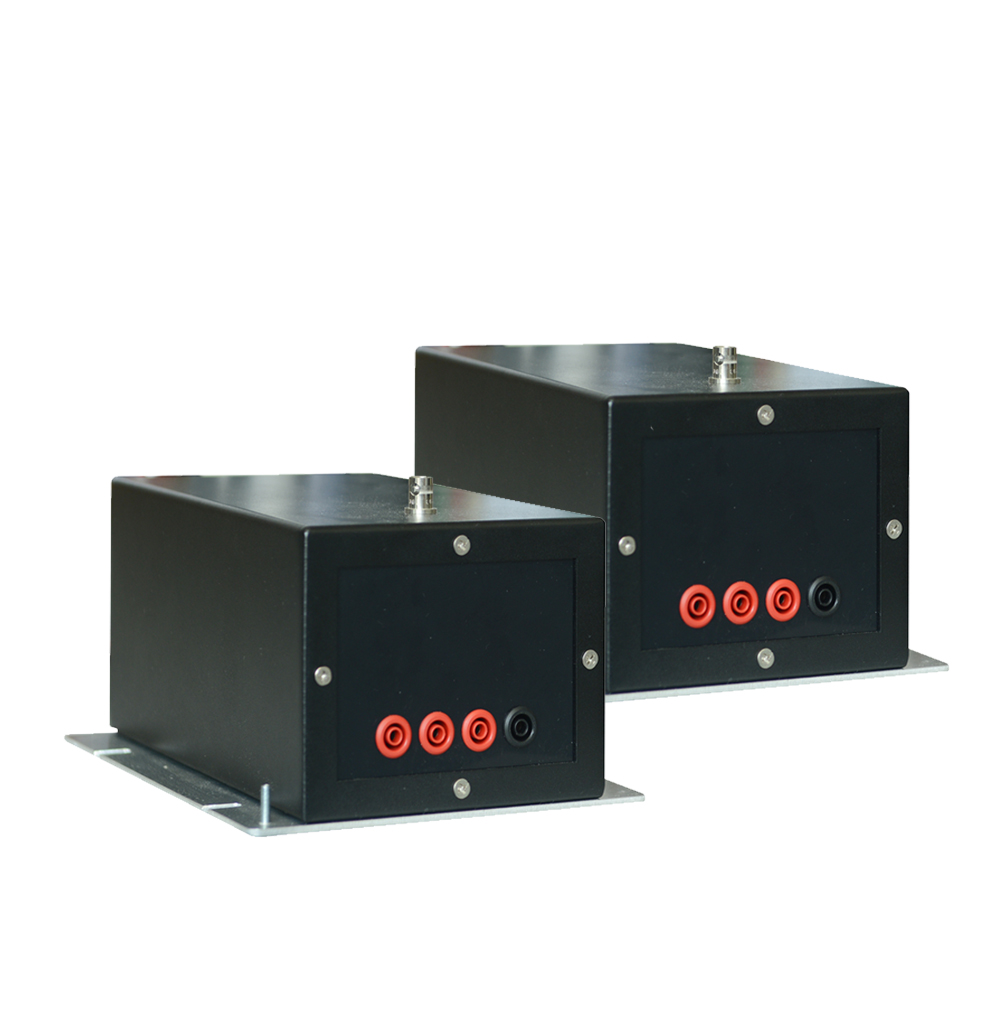

產品簡介
IEC/EN 61000-4-6對于耦合去耦網絡（CDN）系列的設計和性能做了明確的規定。對每款耦合去耦網絡使用的線纜類型和所傳輸?shù)男盘栆沧隽嗽敿?xì)的規定。 CDN T2耦合去耦網絡適用于一對非平衡線。信號傳輸速率10MBit/s，滿足IEC/EN 61000-4-6標準。
產品特點
> 可以用于信號傳輸速率10MBit/s
> 用于一對（2線）非平衡線
產品參數
| 技術參數 | |
| 項 目 | CDN T2 |
| 標 準 | IEC/EN 61000-4-6 |
| 頻率范圍 | 150KHz-80MHz |
| 交流電壓（線-地） | 60V |
| 直流電壓（線-地） | 100V |
| 電流 | 0.5A |
| RF輸入接口（BNC） | <15V |
| EUT端口類型 | 4mm Banana |
| AE端口類型 | 4mm Banana |
| 傳輸速率 | 10MBit/s |
| 共模阻抗(EUT) | |
| 150KHz-26MHz | 150Ω±20Ω |
| 26MHz-80MHz | 150Ω +60Ω /-45Ω |
| 分壓系數（RF輸入-EUT口） | |
| 150KHz-80MHz | 9.5dB±1dB |
| 縱向轉換損耗 (LCL)(EUT 端口) | |
| 150 kHz: | >75 dB |
| 1.5 MHz: | >75 dB |
| 30 MHz: | >50 dB |
| 共模干擾抑制 (RF 端口 / AE) | |
| 150 kHz: | >35 dB |
| 1.5 MHz: | >55 dB |
| 30 MHz: | >55 dB |
| 80 MHz: | >40 dB |
產品配件
| 選配附件 | |
| CAL 100F | 150Ω轉50Ω校準裝置 |
| CAL 150F | 150Ω校準裝置 |
| CDN ADP M2 | 校準轉接頭 |
| 一般數據 | |
| 重量 | 2.0kg |
| 尺寸 | 長×寬×高 21×13×10cm |
| 殼體材料 | 鋁材料 |
| 環境溫度 | 5°C - 40°C (操作條件) |
| 相對濕度 | 20% - 80% (操作條件) |
| 包裝箱 | 紙箱 |
電議
