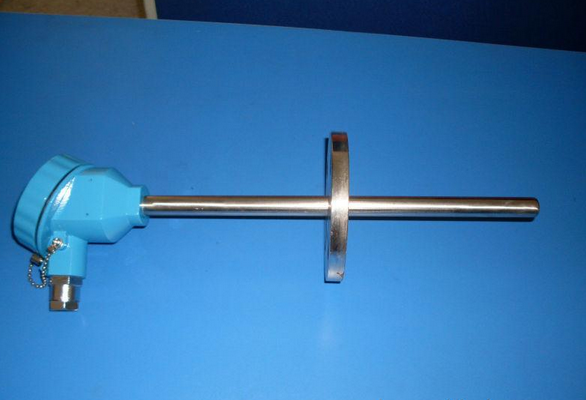

供應固定熱電偶

滁州市固定熱電偶廠家

采購數量

10 只以上

價格

￥60.00

運費： 安徽滁州市天長市 | 賣家支付運費

購買數量： 庫存 100只

在線詢盤聯系廠家：13625506311 0550-7513169

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應固定熱電偶）

品牌： 東霖自動化
型號： WRN-230
加工定制： 是
測量范圍： 0-1300℃
分度號： K
聯接型式： 固定螺紋錐形

鎧裝熱電偶具有能彎曲、耐高溫、熱響應時間快和堅固耐用等特點，它和工業用裝配式熱電偶一樣，作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用，同時，亦可以作為裝配式熱電偶的感溫元件，它可以直接測量各種生產過程中從0℃～800℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度，應符合GB/T18404-2001標準。

鎧裝熱電偶的工作原理是由兩種不同成份的導體兩端經焊接，形成回路，直接測溫端叫測量端，接線端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就會指示出熱電偶所產生的熱電動勢的對應溫度值。

鎧裝熱電偶的熱電動勢將隨著測量端的溫度升高而增長，熱電動勢的大小只和鎧裝熱電偶導體材質以及兩端溫差有關，和熱電極的長度，直徑無關。

鎧裝熱電偶的結構是由導體，絕緣氧化鎂和1Cr18Ni9Ti不銹鋼保護管經多次拉制而成，鎧裝熱電偶產品主要由接線盒，接線端子和鎧裝熱電偶組成基本結構，并配以各種安裝固定裝置組成。

鎧裝熱電偶分絕緣式和接殼式兩種。

測溫范圍和準確度

類別	代號	分度號	套管外徑mm	常用溫度℃	使用溫度℃	允許偏差△t
						測量范圍℃	允差值
鎳鉻－銅鎳	WREK	E	≥Φ3	600	700	0～700	±2.5℃或±0.75%t
鎳鉻－鎳硅	WRNK	K	≥Φ3	800	900	0～900	±2.5℃或±0.75%t
銅－銅鎳	WRCK	T	≥Φ3	350	400	＜-200	未作規定
						-40～350	±0.75%t

注：1）t為被測溫度的值。

2）T型分度號產平需與廠方協商訂貨。

鎧裝熱電偶熱響應時間

在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%，所需要的時間稱為熱響應時間，用T_0.5表示

鎧裝熱電偶熱響應時間不大于下表的規定：

熱響應時間T_0.5S	接殼式	絕緣式
套管直徑	接殼式	絕緣式
2.0	0.4	0.5
3.0	0.6	1.2
4.0	0.8	2.5
5.0	1.2	4.0
6.0	2.0	6.0
8.0	4.0	8.0

絕緣電阻

當周圍空氣溫度為20±15℃，相對濕度不大于80﹪時，絕緣型鎧裝熱電偶的偶絲與外套管之間的絕緣電阻值應符合下表規定。

套管直徑mm	試驗電壓V-D.C	絕緣電阻MΩ.m
0.5～1.5	50±5	≥1000
＞1.5	500±50	≥1000

□型號表示

W	R	規格							內容
		N							鎳鉻－鎳硅
		E							鎳鉻－銅鎳
		C							銅－銅鎳
		測溫元件材料	鎧裝式	-	1				無固定裝置式
					2				固定卡套螺紋
					3				可動卡套螺紋
					4				固定卡套法蘭
					5				可動卡套法蘭
					安裝固定形式	0			絕緣式
						2			接殼式
						3			防水式
						8			手柄式
						8			小接線盒式
						9			帶補償導線
						接線盒形式	1		絕緣式
							2		接殼式
							8		接殼式(手柄式)
							9		絕緣式(手柄式)
							工作端形式	3	3對
								4	4對
								5	5對
								6	6對
								多對 式
W	R	□	K	-	□	□	□	□

鎧裝熱電偶外徑和名義長度標準規格

鎧裝熱電偶外徑 dmm
Φ8	Φ6	Φ5	Φ4	Φ3
50 75 100 150 200 250 300 400 500 750 1000	50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000	50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 2500 3000 4000	50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 2500 3000 4000 5000 7500 1000	50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 2500 3000 4000 5000 7500 1000 1500
