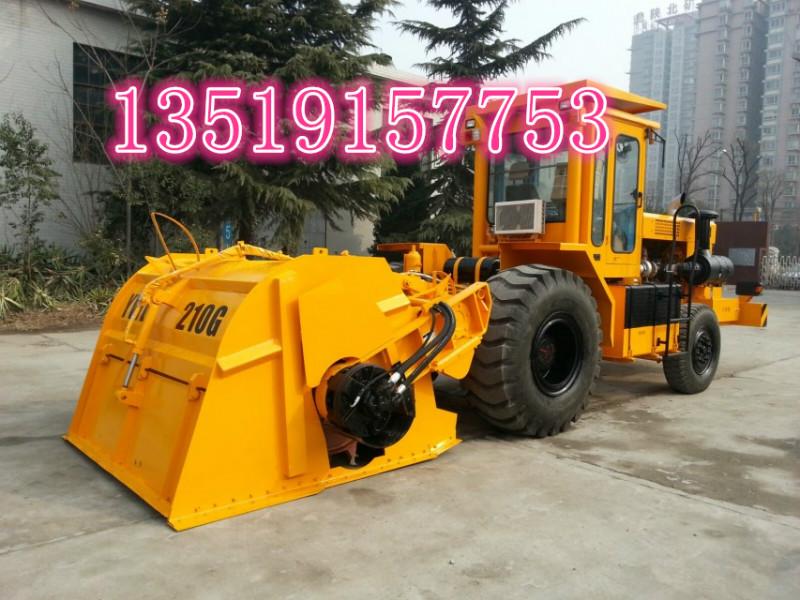

供應路面機械廠家華山路拌機13519157753

 2.1 用途

 該機適用于公路、城市道路、廣場、碼頭、停車場等工程的基層、底層穩定土的現場就地拌和作業，也適用于農村及低等級路面的施工作業，它可拌和Ⅰ、Ⅱ級土壤及穩定材料（如石灰、水泥煤渣灰、廢鋼渣），允許在拌和材料中加入粒徑40mm以下石料；還可拌和Ⅲ、Ⅳ級土壤或穩定土材料。

   2.2 特點

       a）行走驅動和拌和作業裝置驅動均為全液壓閉式回路；

   b）行走及拌和轉子轉速均可實現無級調速；

  c）當作業外載荷增大到一定值后，通過壓力自動補償裝置（POR系統）實現功率自動匹配，限度提高作業效率；

   d）輔助系統（轉向、轉子提升下降、尾門開閉）均為液壓操縱；

 e）駕駛室采用密封式，配置豪華型司機座椅，標配空調設備，以改善駕駛員的作業環境；

   f）為保證在陡峭地區作業的安全，本機配有防翻保護架；

 g）本機選用低壓寬基牽引型驅動輪胎，特點是抗振性能優良，接地比壓小，附著牽引力大，行駛穩定性強，并具有較好的自清泥作用。

3. 技術性能和主要參數

  3.1 外形尺寸（見圖一）

                    圖一  整機外形

  3.2 整機技術性能

      拌和寬度              2100

      拌和深度              0~400

      銑拌寬度              2100

      銑拌深度              0~350

      行駛速度（km/h）             0~24

      作業速度（km/h）             0~3.3

      轉子旋向                     逆向

      轉子直徑 (mm)                ￠1350

      前后軸距               3000

      輪距                 前2096、后2060

      最小離地間隙          380

      最小轉彎半徑          7500

      接近角（度）                  19°

      離去角（度）                 16.5°

      輪胎氣壓力 (Mpa)           前0.46~0.53、 后0.21~0.25

      輪胎規格                   前12.00~20 、 后23.5~25

      總重 (kg)                   帶油水14700

      前輪分配重量 (kg)           4130

      后輪分配重量 (kg)           10570

   3.3 各主要部件參數

      a）發動機型號                    NTA-855-C360

         額定功率（Kw/HP）                 258/358

         額定轉速（r/min）                   2000

         扭矩（Nm）            1509(1400r/min時)

         油耗（g/HP·h）                152

         起動方式                    24V(直流）電起動

        冷卻方式                水冷

        排量（L）               14

        潤滑系統機油容量（L）   34

    b） 分動箱

        車型                    YWB210

        輸出軸個數               2

        齒輪模數                 5

        主動齒輪齒數             46

        從動齒輪齒數             39

        潤滑方式                 飛濺式

    c） 變速箱

        型式                   定軸齒輪傳動 、氣動換檔

        傳動比                 7.237(I檔)，1.00(II檔)

        齒輪模數               4

    d） 前橋

        型號                   CA3175

    e） 后橋

        型號                   C214

        主傳動比               5.286

        輪邊減速傳動比         4.26

        總傳動比               5.286×4.26=22.518

        差速器型式             錐齒行星齒輪

    f） 制動系統

       制動型式                后輪制動

       制動器型式              雙蹄內漲式

       制動系統氣壓(MPa)       0.6~0.8

       停車制動器驅動方式      彈簧壓緊驅動

    g）行走液壓驅動系統

       高壓泵型號              PV089

       工作壓力(MPa)       34.5

       排量(ml/r)                89

       POR開啟壓力(MPa)       21

       補油溢流閥壓力(MPa)     1.54~1.68

       補油泵排量(ml/r)          18

       行走馬達型號            MF089

       行走馬達排量(ml/r)        89

       額定工作壓力(MPa)       21

       馬達溢流閥壓力(MPa)     34.5

       補油溢流壓力(MPa)       1.3

       工作溫度(℃)         82
