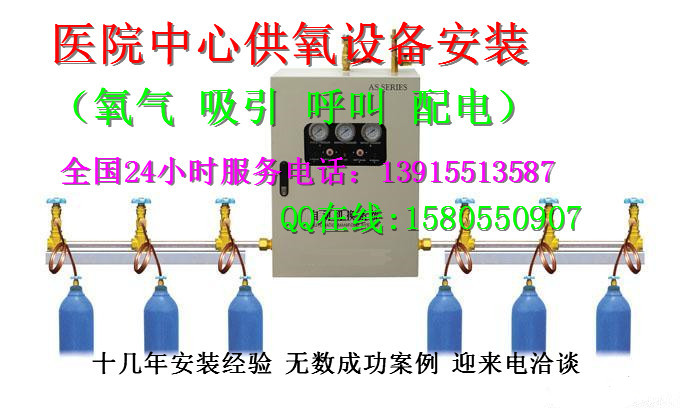

供應中心供氧站匯流排（5*5）手動

一、中心供氧站
      中心供氧站由氧氣瓶組、匯流排、自動切換控制臺(也可手動)、安全閥、報警裝置等設備組成。當使用氣瓶組作為供氧氣源時，氧氣瓶分為兩組，一組工作，一組備用；當一組瓶?jī)?nèi)氧氣壓力降到某一規定值時，自動切換控制臺進行自動切換，備用氧氣瓶組連續供氧；同時，報警裝置自動發出聲、光報警信號，提醒工作人員更換氧氣瓶。另外，當輸出壓力低于某規定值時，報警裝置也發出聲、光報警信號，警示采取措施。
      當制氧機或液氧與氧氣瓶共同使用時，以制氧機或液氧為主，氧氣瓶為輔或氧氣瓶備用
二、氧氣管道
      氧氣經由中心供氧站一級減壓后，輸送管道將壓力為0.6-1MPa(可調)的氧氣輸送到各樓層的二級穩壓裝置內，該裝置內裝有二套穩壓設備，當一套損壞時，另一套馬上啟用保證正常供氧。經二級穩壓后的氧氣輸出壓力為0.3-0.6MPa(可調)可供病號呼吸和啟用國內外各型號呼吸機、機，也可給高壓氧艙供氧。
三、氧氣終端
      經二級減壓后的氧氣由管道輸送到各病房床頭的氧氣終端，終端上裝有拔插式自封快速接頭，快速接頭的出口接濕化瓶。只將濕化瓶往終端插孔一插，氧氣就源源不斷地輸送給病人，不用時，只需輕輕一按，氧氣源就自動切斷，停止送氧。
四、主要技術指標與特點

⑴ 終端輸出流量不小于10L/min
⑵ 系統小時泄漏率應小于0.5％
⑶ 病房終端壓力不低于0.2MPa
⑷ 呼吸機、機終端壓力不低于0.4 MPa
⑸ 最遠管道壓力損失不應超過10％，


1、供氧量40m3／h,日供氧量不小于70瓶／日
2、末端輸出壓力0.1-0.6MPa(可調)
3、系統小時泄漏率不大于0.2%
4、病床終端數量不限。不論終端多少均滿足終端壓力、流量要求。
5、氧氣瓶可手動或自動切換、聲光報警。也可另接液氧裝置和制氧機。
6、終端用插拔式自封快速接頭，操作方便可靠。
7、主要設備采用雙路設計，可以不停機進行檢修維修。
▲液氧貯罐中心供氧站由低溫貯槽、汽化器、進液閥、高壓安全閥、低壓安全閥、止回閥、排液閥、放空閥、過濾器等組成。
▲PSA變壓吸附制氧機中心供氧站由制氧主機、空壓機、冷干機、空氣貯罐、氧氣貯罐等組成。
     該設備實行現場制氧的目標，是各類中心供氧系統的，其制氧成本低廉，只有氣氧成本的16%，液氧成本的30%，并可提高的等級和檔次，是氧源的最終發展目標之一。
