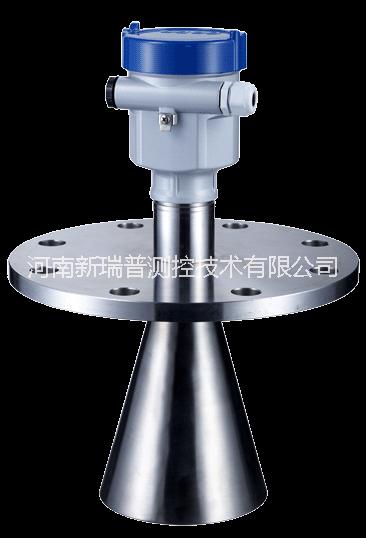

供應用于原煤、|煤粉倉位測量NRP7213雷達料位計

NRP7213系列6.3GHZ脈沖雷達物位計




測量原理
發射能量很低的極短的微波脈沖通過天線系統發射并接收。雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和的測量。即使工況比較復雜的情況下，存在虛假回波，用的微處理技術和調試軟件也可以準確的分析出物位的回波。


天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由脈沖軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：
D=C×T/2      其中C為光速   因空罐的距離E已知，則物位L為：     L=E-D


通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。
應用介質：
NRP7213系列雷達物位計適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。
采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、非金屬容器或管道內，對人體及環境均無傷害。

應    用 壓力小，過程條件簡單，腐蝕性的液體、漿料
比如：原油、輕油液位測量
      原煤、煤粉倉位測量
      焦碳料位測量
      氫氧化鋁液位測量
防爆認證 EXiaIICT6/ EXiaIIBT4 EXiaIICT6/EXiaIIBT4 EXiaIICT6/EXiaIIBT4
測量范圍 20米 20米 35米
過程連接 螺紋 法蘭 法蘭
過程溫度 -40-130℃ 標準型-40-130℃
高溫型-40-180℃ 標準型-40-130℃
高溫型-40-250℃
過程壓力 -1.0-3bar -1.0-20bar -1.0-40bar
重 復 性 ± 1mm ± 1mm ± 1mm
精    度 ﹥ 0.1% ﹥ 0.1% ﹥ 0.1%
頻率范圍 6.3GHz 6.3GHz 6.3GHz
防護等級 IP67 IP67 IP67
信 號 輸 出 4…20mA/HART(兩線) 4…20mA/HART兩線) 4…20mA/HART(兩線)
備注
