供應日照CCI低壓旁路調節(jié)閥的加工，火力發(fā)電廠日照CCI低壓旁路調節(jié)閥售后保修公司

供應日照CCI低壓旁路調節(jié)閥的加工，火力發(fā)電廠日照CCI低壓旁路調節(jié)閥售后保修公司

高低壓旁路閥的修復方法

5.1　焊接性能分析

高低壓旁路閥閥芯閥座材料為X19CrMoVNbN111，據(jù)查有關資料該鋼的冷裂紋敏感性較低，無熱裂紋和再熱裂紋傾向，但對氫致裂紋較為敏感。焊接性能較好。

5.2　焊接材料的選用

考慮到補焊處為閥門的密封面，因此要求堆焊的材料具有良好的耐熱、耐腐蝕、耐磨性能，在650℃左右，特性不變。因此選用鈷基堆焊焊絲（司太立）堆焊層硬度為40-45HRC。適用于高溫高壓閥門密封面堆焊。

5.3　焊接操作工藝

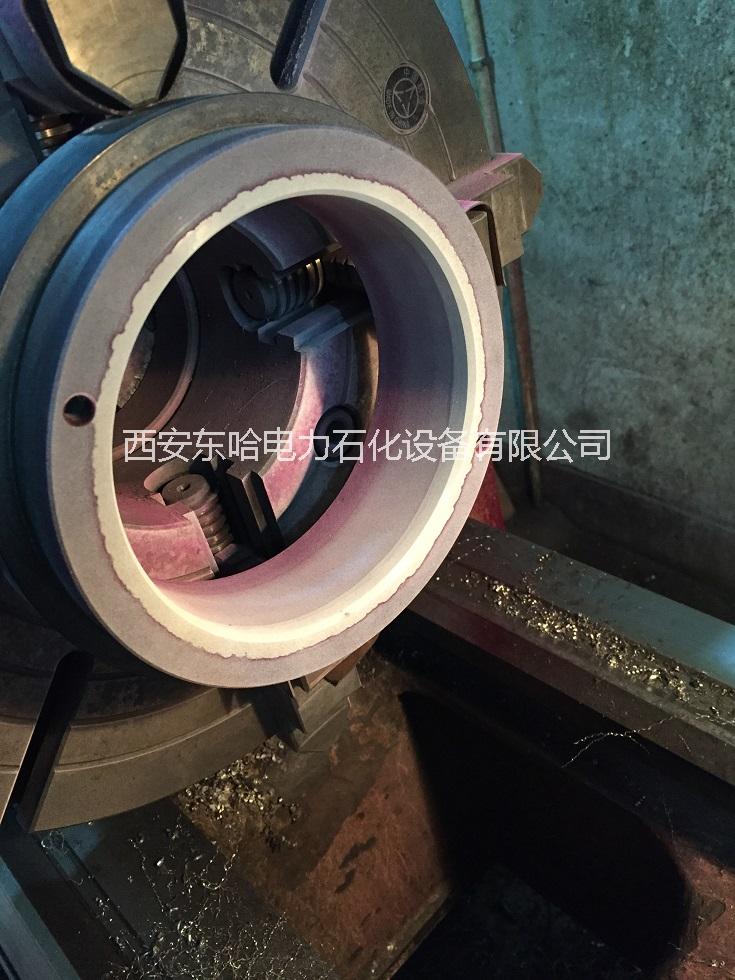

補焊前，將補焊表面的凹坑和尖角等缺陷作焊前處理，再將不光滑處打磨圓滑并對補焊處進行探傷。補焊時對補焊處進行局部預熱到360℃，然后進行補焊，補焊后進行焊接應力處理再進行著色檢查，如無表面裂紋和密集性氣孔等缺陷，再進行機加工。

5.4　機加工

機加工時應充分了解原閥門的結構特點，并對原另部件進行測繪。詳見閥門內件結構簡圖。根據(jù)機械原理，該閥門關閉時有三處定位，閥桿與閥桿密封組件、閥芯與流量套筒和閥芯與閥座，因此機械加工精度要求高，否則會影響閥門關閉的嚴密性。閥桿、閥芯和閥座密封面要有非常好的同軸度。根據(jù)這一特點，我們對閥桿閥芯組件和閥座制定相關的機加工工藝?？刂仆S度在0.05mm以內。加工后對閥芯和閥座進行研磨。
