產品詳情

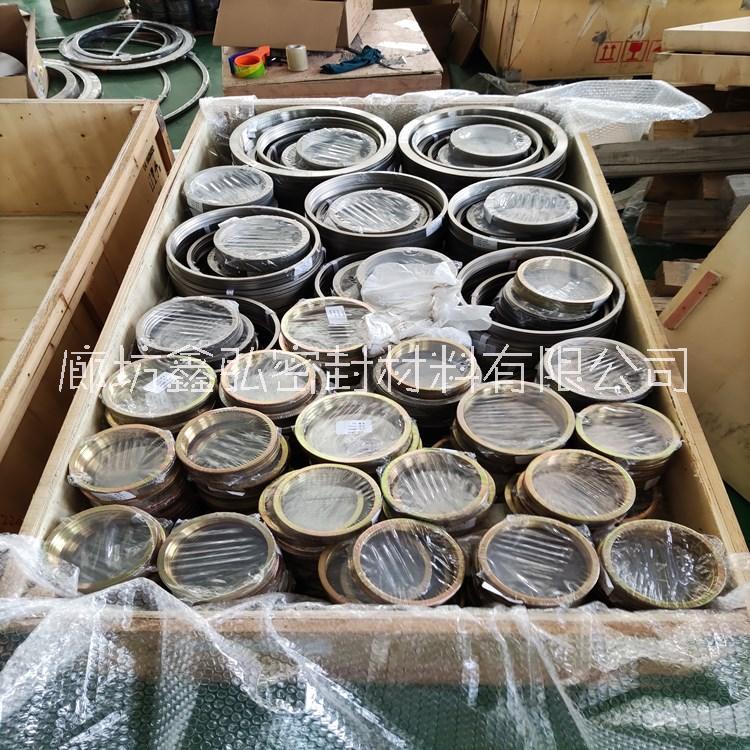

DN15, GASKET, PN20, 纏繞式墊片（S31603+石墨）帶對中環, C型, RF, HG/T20631-2009, T=4.5mm
石墨金屬纏繞墊 金屬纏繞墊片
金屬石墨纏繞墊片為半金屬密合墊中回彈性的墊片，由V形或W形薄鋼帶與各種填充料（石墨、、四氟）交替纏繞而成，其結構密度可依據不同的鎖緊力要求來制作，并利用內外鋼環來控制其壓緊度，墊片接觸的法蘭密封面的表面精度要求不高。特別適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。是、、換熱器、塔、人孔、手孔等法蘭連接處的靜密封原件，廣泛地用于石化、機械、電力、冶金、造船、醫藥、原子能和宇航等部門。
金屬石墨纏繞墊片采用優質SUS304、SUS316（“V”形或“W”形） 金屬帶及其它合金材料與石墨、、聚四氟乙烯、無等軟性材料相互交替重疊螺旋纏繞而成，在開始及末端用點焊方式將金屬帶固定。金屬纏繞墊片為半金屬密合墊中回彈性的墊片，金屬纏繞墊片結構密度可依據不同的鎖緊力要求來制作，并利用內外鋼環來控制其壓緊度，纏繞墊片接觸的法蘭密封面的表面精度要求不高。金屬纏繞墊片特別適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。纏繞墊片是、、換熱器、塔、人孔、手孔等法蘭連接處理想的靜密封原件。
石油、化工、冶金、電力、船舶、機械等行業的管道、、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處密封。
金屬纏繞墊片的種類
種類 斷面形式 代號 厚度
基本型纏繞墊片
A 3.2 4.5
帶內環纏繞墊片
B 4.5
帶外環纏繞墊片
C 4.5
帶內外環纏繞墊片
D 4.5
基本型纏繞墊片
A 3.2 4.5
帶內環纏繞墊片
B 4.5
帶外環纏繞墊片
C 4.5
帶內外環纏繞墊片
D 4.5
金屬纏繞墊片
填充料 鋼帶 內環 外環
纏繞
SUS 304 碳鋼
碳鋼
石墨纏繞
SUS 316 SUS 304
SUS 304
四氟纏繞
SUS 316L SUS 316
SUS 316
SUS 316L
SUS 316L
填充料 溫 度（°C） 操作壓力（kg/cm2）
石墨纏繞
-200~550 250
纏繞
-150~450 100
四氟纏繞
240~260 100
纏繞
SUS 304 碳鋼
碳鋼
石墨纏繞
SUS 316 SUS 304
SUS 304
四氟纏繞
SUS 316L SUS 316
SUS 316
SUS 316L
SUS 316L
填充料 溫 度（°C） 操作壓力（kg/cm2）
石墨纏繞
-200~550 250
纏繞
-150~450 100
四氟纏繞
240~260 100
