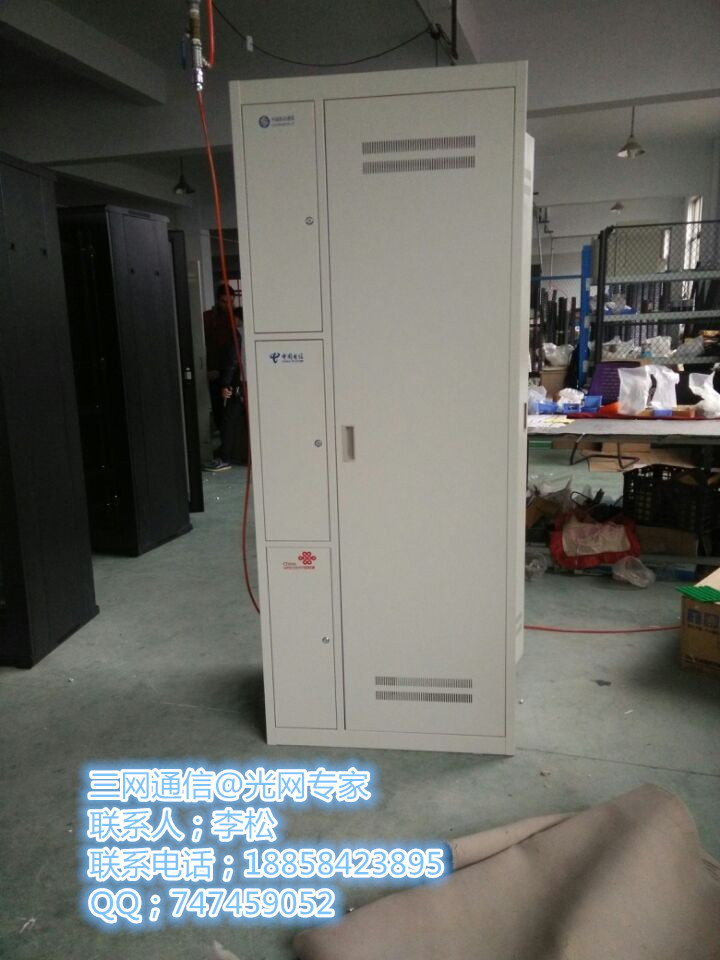

供應三網合一光纖配線架 光纖配線架

三網合一光纖配線架|共建共享光纖配線柜|ODF光纖配線架（Optical Distribution Frame）ODF光纖配線架|ODF光纖配線柜（ODF配線柜容量：288芯、576芯、648芯、720芯、864芯、1152芯、1440、1728芯、2016芯）中華人民共和國通信行業標準光纖配線架YD/T 778-2006《光纖配線架》Q/CT 2354-2011《中國電信光總配線架技術要求》|FTTH接入層光纖分配架（Fiber Optic Distribution Frame），又稱光纖配線柜，是用于光纖通信網絡中對光纜、光纖進行終接、保護、連接及管理的配線設備。在本設備上可以實現對光纜的固定、開剝、接地保護，以及各種光纖的熔接、跳轉、冗纖盤繞、合理布放、配線調度等功能，是傳輸媒體與傳輸設備之間的配套設備。

產品特點：

●模塊化：部件均采用模塊化設計，可以通過模塊的靈活搭配來實現不同的功能組合，使不同型號產品的組件具有通用性和互換性；

●系統化：擁有滿足室內、室外各種環境要求的、不同容量的產品，并配有全系列的光器件產品，并能提供系統的解決方案；

●人性化：強調人性化操作、管理等，全正面化操作，對工程施工有深厚的理解，對細節的處理一直堅持精益求精；

●標準化：嚴格遵循行業相關各種標準，并且積極參與行業的各種技術規范的修訂；

●專業化：專業技術人員和生產、檢測設備保障產品性能優越性和可靠性；

依據標準：

●YD/T778-2006《光纖配線架》

●YD/T895-1997《SC/PC型單模光纖活動連接器技術條件》

●YD/T826-1996《FC/PC型單模光纖光纜活動連接器技術條件》

●YD/T988-1998《通信光纜交接箱》

●YD/T814-1996《光纜接頭盒》

●YD/T925-1997《光纜終端盒》

技術指標：

使用條件：

●工作溫度：-10℃~+40℃

●貯存溫度：-25℃~+55℃

●相對溫度：≤85%(+30℃)

●大氣壓力：70kPa~106kPa

適用性指標：

●標稱工作波長：850nm、1310nm、1550nm；

●光纖活動連接器：符合GB12507及相關標準的規定；

●光纖光纜符合GB/T11818和GB/T7424的規定。

功能：

●具有光纜固定和保護功能；

●具有光纜終接功能；

●調線功能；

●光纜纖芯和尾纖的保護功能。

機架高度：

●滿足行標規定三種標準尺寸：2600mm、2200mm、2000mm。

●可根據需方不同要求訂做不同規格的產品。

光電性能：

●機架高壓防護地與機架絕緣,絕緣電阻1000MΩ/500V(DC)無飛弧。

●機架高壓防護地與機架間耐壓不小于3000V（DC）/1min不擊穿，無飛弧。

●光纖連接器損耗≤0.5dB

●插入損耗≤0.2dB

●回波損耗：FC/PC>40dB、FC/UPC>50dB、FC/APC>60dB

●插拔性壽命：>1000次

機械性能：

●塑料件燃燒性能符合GB51697-85的規定。

●光纜光纖穿過金屬板孔時裝有保護套，纖芯、尾纖的曲率半徑大于37.5mm。

●光纜進入機箱，曲率半徑大于光纜直徑的15倍。

說明：

●所用鋼板均采用優質鍍鋅板；

●所用緊固件采用不銹鋼或不銹鋼板電鍍處理；

●所有外觀為金屬的結構件均采用靜電環氧粉末噴涂。
