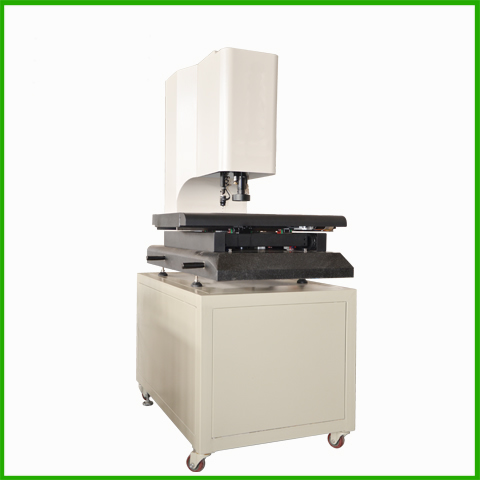

供應TLS-3020A平面度檢測儀,平面度無損檢測儀

l 有效測量行程(X×Y×Z) ：300 mm×200 mm×200 mm

l Z軸調焦升降測量范圍：≤200mm

l 光柵分辨率：0.0005mm

l X、Y軸坐標示值誤差：U≤(3+L/200)μm

l Z軸坐標示值誤差：U≤(5+L/150)μm

l 工作臺面尺寸：640mm*410mm

l 玻璃臺尺寸：229mm×329mm

l 承載重量：≤25 kg

l 激光位移感測系統：日本KEYENCE  激光傳感器測頭（含配套測控系統）

l 影像系統：美國TEO CCD 彩色分辨率工業高清攝像機

l 物鏡：美國  變倍鏡頭 光學放大倍率 0.7×-4.5×

l 視頻總倍率：20X～180X,（選配 2X 物鏡時，總視頻放大倍率可達到 360X）

l 物方視場：10.6-1.6mm，工作距離 90mm

l 光柵尺：高精度 進口光柵尺,分辨率 0.0005mm

l 照明系統：程控可調 LED 表面光和底光

l 導軌：臺灣HIWIN高精度直線導軌

l 傳動方式：X、Y、Z 軸均采用伺服電機驅動絲桿傳動的型式

l 操作方式： 日本伺服電機

   三軸均為程序自動控制，亦可用操控桿手動控制

l 主機外形尺約：850 mm×640mm×980 mm

l 機臺底座：高精度花崗巖精度

l 儀器總重：約300 kg

l 測量測軟件：全自動測量軟件 智能測量?jī)x測量軟件

l 數據輸出：測量數據 Word(doc)、Excel(xls)

l 物件放大攝像圖形(bmp、jpg)、二維圖形 AutoCAD(dxf)

l 簡單 SPC 分析，數據 Word(doc 格式)、Excel(xls 格式)

l 電源：AC 220±5V、50Hz

l 使用環境：溫度 20±3 ℃，濕度 35%-65%

    激光平面度影像測量?jī)x應用了的光路與激光聯動技術，同時配備了高精度CCD影像和高精度的日本KEYENCE激光鐳射測頭系統，該系統使影像光學光路與激光同軸，根據測量過程的要求，二套光路可實現自動切換，同時配備高速伺服電機系統，實現高速測量，激光測量平面度的優點是精度高，非接觸式測量，對被測量物不會造成損傷；

一、測量軟件基本功能：

●笛卡爾坐標/極坐標轉換    ●/相對/工作坐標轉換

●公/英制轉換              ●度/度分秒轉換

●點/點群　                ●兩點/多點求線

●三點/多點求圓及弧　      ●B-spline線

●兩點間的距離　           ●兩線間的平均距離

●點線間的距離　           ●兩圓心距離

●圓線距離　               ●兩線間的夾角及交點

二、特殊功能

 ◆光源控制：全電腦控制光源，點擊選擇燈光的開關，拖動滑條控制燈光的明暗強度；并可在編程過程中任意調節開頭及明暗，錄入程序；上光源四相的燈光皆可獨立控制開頭、明暗，達到任意方向?qū)Ρ粶y(cè)物打光，增加機器適應性能。

   ◆自動變倍：不需要在每次變倍后重新影像校正，并可在測量及編程過程中任意變換放大倍率，能夠在測量同一物體不同部分使用不同放大倍率，錄入程序。大大提高測量效率（此功能屬于選配，標配無自動變倍功能，增加相應成本費后可升級至此功能）。

   ◆自動對焦：由電腦自動判定對焦面，以保證每次對焦的精準度，減少人為判定產生的誤差，提高對焦的重現性，使對焦后影像達到，從而也提高后續測量的精度，且可在編程過程中插入自動對焦，批量產品可能出現的高度差，并錄入程序。

   ◆光度指示：指導用戶將光源明暗調至強度，減少人為帶來的不確定因素。

   ◆坐標功能：量測工件時無需手動調節擺直，軟件提供坐標平移、旋轉、擺正。

   ◆標注功能：直接在影像及幾何區標注/移動尺寸，點、線、圓/圓弧及直線端點、中點，圓心、象限點自動捕捉。

   ◆自適應功能：可調節CCD參數設定，提高自適應力；去除毛邊功能，以正確取得量測數據。

  ◆自動捕捉：利用影像工具快速自動抓取基本幾何輪廓邊界點，直接擬合成線、圓、弧。

  ◆測繪功能：機械圖形直接輸出.dxf格式，實現2D抄數功能 ，與AutoCAD、Pro/e、UG等其它軟件無縫聯接。

   ◆拍照功能：量測區工件放大攝像圖形化輸出，轉成(.bmp、.jpg)。

   ◆測量報告：對測量數據可設定公差，自動判斷，選擇需要的測量數據，生成標準的WORD、EXCEL 圖表報告。

   ◆編程功能：操作方便的自學習教導式編程軟件，程序可重復執行。

   ◆SPC功能：獨立的SPC軟件，直接讀取測量數據，進行數據分析，得到所需的管制圖、制程能力指數，生成標準的WORD、EXCEL 圖表報告。

   ◆對比功能：程式可直接輸入.DXF文件，在影像測量區實現工件實物放大影像與標準設計圖作直觀的測量比對。

   ◆形位公差：提供平面內直線度、圓度、角度分析，進行有效之品質檢驗。

   ◆機臺校正：X、Y、Z三軸皆可進行非線性精度補償，X、Y軸可進行面陣補償，提高機臺示值精度，使測量更精準。

   ◆三維測量功能：Z軸方向可滿足產品的高度測量要求；

另:光學視覺測量測軟件可提供免費升級。
