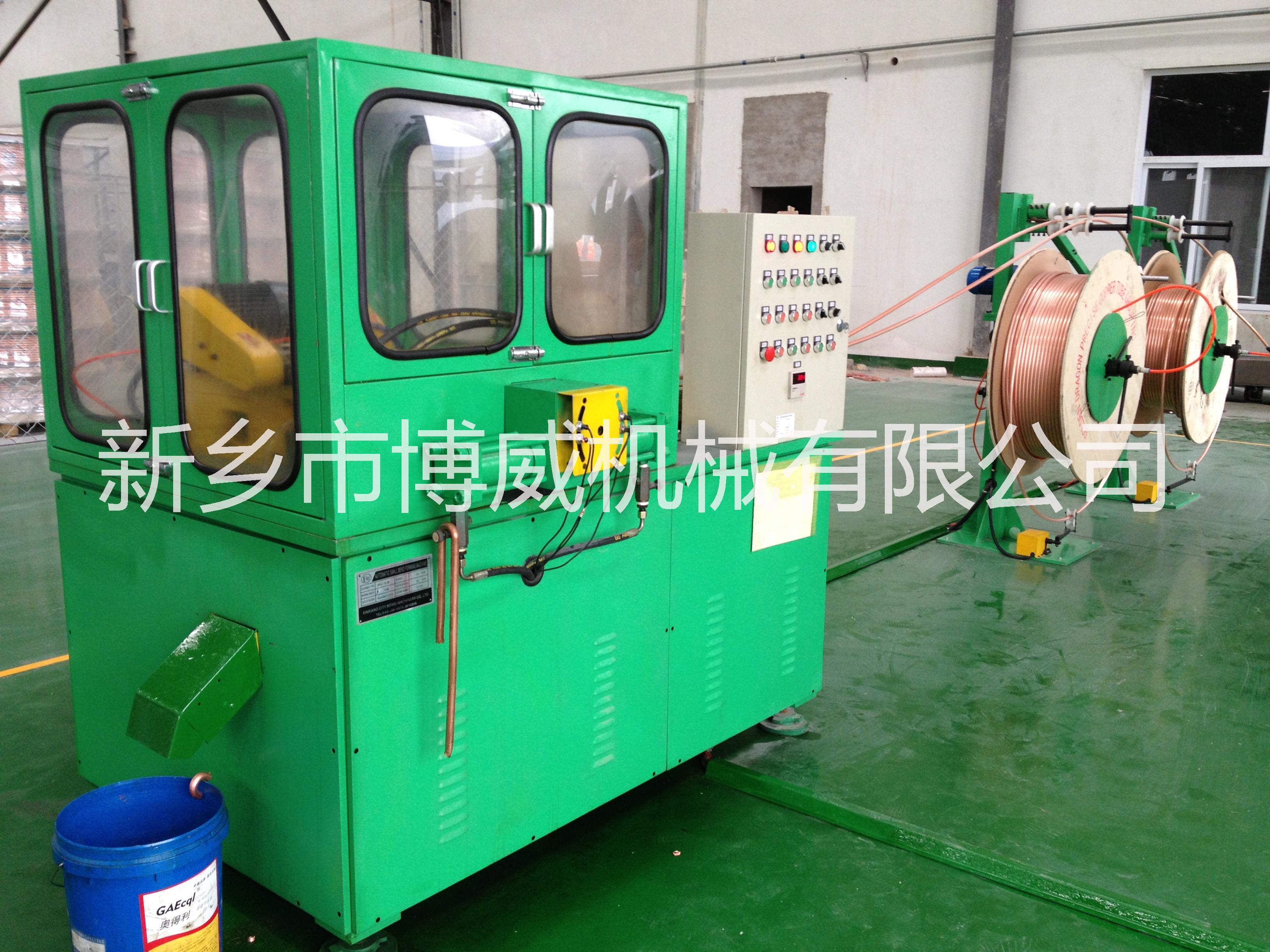

供應小彎頭成型機、小U彎管機、廠家直銷*惠，銷售熱線13598677395

1、設備規格型號及主要技術參數：

1.1型號：小彎頭自動成形機

1.2主要技術參數：

1.2.1銅管規格（直徑、壁厚）：Φ15.88*0.7mm（銅管狀態：軟態）

1.2.2中心距：38.1mm

1.2.3小U管高度：     mm

1.2.4上下彎型：

2、設備結構特點：

2.1結構形式：為全自動加工設備，盤管上料后，能連續自動完成，送料夾緊芯軸進入噴油霧彎曲抽芯切割卸料復位彎制小彎頭全套動作。

2.2放料裝置：電機放料

2.2.1上下彎?rùn)C(jī)型：?jiǎn)喂の浑婒?qū)動料架，鋁合金料盤（承載重量≤150kg），斜拉式料架。

3、設備組件：

3.1電控系統采用PLC機。

3.2設備的主要?dú)鈩?dòng)組件采用優質產品。

3.3設備的油泵、液壓閥采用臺灣產品。

3.4主要電器組件（行程開關、開關按鈕、空氣開關、接觸器、中間繼電器、熱繼電器）采用優質產品，電控系統符合國家有關安全標準。

4、驗收標準：

4.1小彎頭垂直公差：±0.5mm.

4.2小彎頭高度公差：±0.5mm。

4.3各動作運轉正常，無卡滯。

5、設備一般參數：

5.1工作效率：上下彎型自動工作循環時間6~8次/分

5.2系統壓力：液壓系統的工作壓力≤7MPa，氣源壓力0.5-0.7MPa

5.3電機功率：4KW，切割電機0.75KW。

5.4電源電壓：三相380V/50HZ，電壓波動范圍±10%.

5.5油溫冷卻方式：風冷

6、隨機備件（不包括機器上）

6.1活動芯軸：多備一組

6.2切割 ：一片

6.3同步帶 ：一條

6.4工具：一組

7、技術資料

7.1設備使用操作、保養說明書 1套

7.2隨機提供產品合格證       1份
