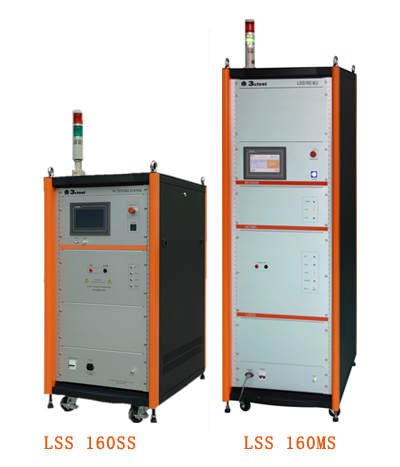

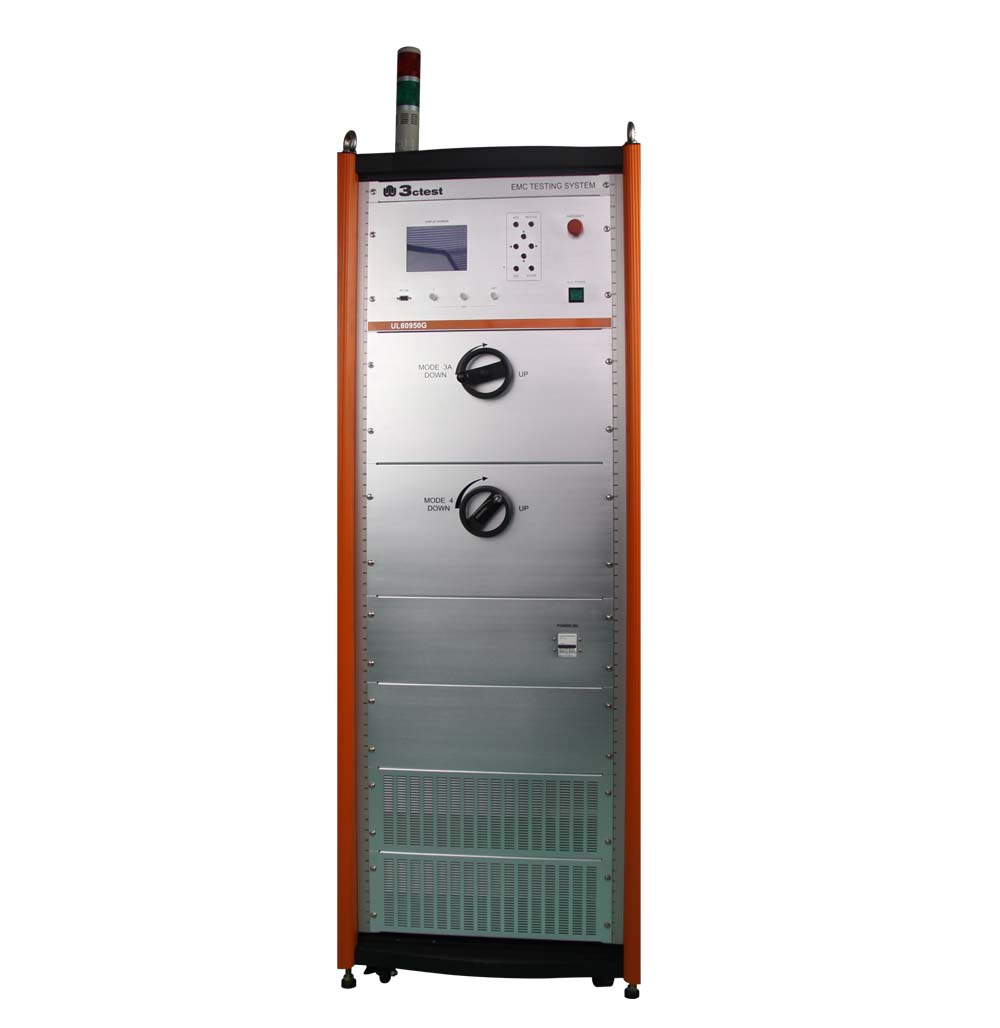

供應雷擊浪涌信號發生器 耦合去耦網絡CDN

通用參數

顯示屏

5.7英寸TFT彩色觸摸屏

工作電源范圍

AC 110V/220V ±10%，50/60Hz

保險絲

6 A

功耗

250 W

用戶儲存空間

無窮（PC）

通訊方式

以太網、RJ 45

外部控制方式

D-sub 25p

外部觸發輸入

BNC,5V TTL

CRO觸發輸出

BNC,5V TTL

運行控制輸入

BNC,5V TTL

外部同步輸入

45-65Hz,同名端與異名端之間20-500V

同名端、異名端與機殼0-500V

警告燈輸出

0-220V AC 10A/0-48V DC 3A

電源取決于外接信號燈的種類

安全電路

安全回路未關閉時停止工作

失效檢測

失效時前面板LCD顯示，并中斷儀器工作

儀器工作狀態指示

前面板LED指示、LCD顯示

儀器接地連接方式

使用扁平接地線

檢測輸出方式

標準1米同軸線

機箱尺寸

19英寸/22U機柜

儀器重量

280 kg

溫度范圍

15–35℃

濕度范圍

45%–75%

氣壓范圍

86kPa–106kPa

符合IEC 61000 - 4 – 5  浪涌模塊SURGE

符合標準

IEC / EN 61000-4-5、GB / T 17626.5

測試電壓范圍

0.2kV–6.0kV，±10%

電壓波形

波前時間:1.2us±30%，半峰值時間:50us±20%

測試電流范圍

0.1 kA–3.0kA，±10%

電流波形

波前時間:8us±20%，半峰值時間:20us±20%

源輸出阻抗

2 ohm

輸出極性

正、負、正負交替

耦合電容

9uF、18uF

耦合電阻

10 ohm、0 ohm

耦合電阻可選IEC標準方式或自定義方式

脈沖周期

5s-99s（最短取決于試驗電壓）

試驗次數

1–999次

觸發方式

自動、手動、外部觸發

同步

0° - 360°,1°步進設置或隨機方式
