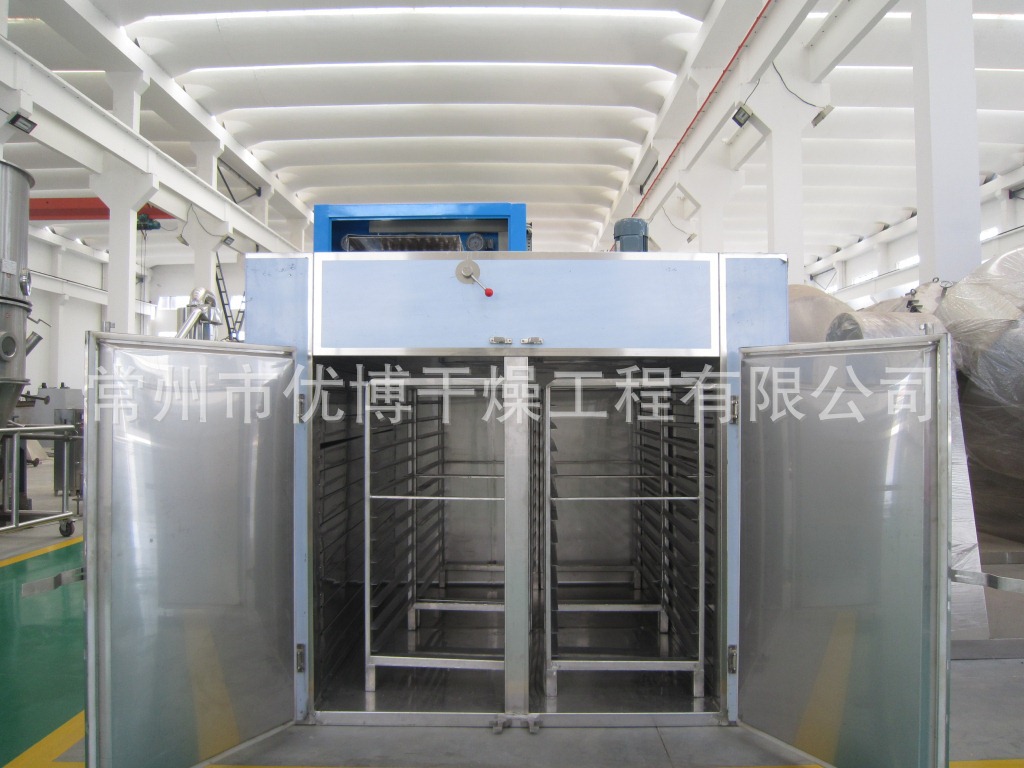

催化劑熱風循環烘箱(電加熱）催化劑烘干機

催化劑熱風循環烘箱(電加熱）

催化劑非標烘箱設計方案

一、 電氣控制系統：

①、溫度控制：加熱采用導熱油和電加熱兩用型。溫度控制采用多段式程序溫度控制器，長度16段，可以定義烘箱加溫、保溫、不同的工藝曲線。

②、電加熱控制：采用SSR控制（固態繼電器控制），可以較控制烘箱內的溫度。

③、排濕風機：可以手/自動運行，自動運行可以設定排濕風機的工作時間，時間在99小時59分內可調。排濕風機功率1.5KW，變頻器控制。

④、烘箱內：配4點的溫度無紙記錄儀以實時記錄烘箱內的實測溫度，以便數據分析。

⑤、操作：風機啟動停止，加熱啟動，故障報警，具有相對應按鈕與指示燈。

⑥、采用PLC作為烘箱的主要控制器，排濕機的定時控制。

⑦、電氣的控制元件采用施耐德的電氣產品作為主控產品。

二、安全裝置：

①、具有漏電保護器。

②、電流過流保護器。

③、電機過流保護器。

④、超溫超時保護器。

三、烘箱運行的概述：

烘箱采用程序式控制器，可以多段控制箱內的溫度，對于新風的補充可以在不同的溫度對自動新風口進行控制（例如，加溫段可以將排風系統關閉，在保溫過程中將排風機打開）

烘箱有4點的溫度記錄，一個溫度檢測點可以明確記錄下烘箱內部變化的情況，并在溫度失控制時具有超溫的保護。

四、零部件一覽表（省略）

五、烘箱技術參數

1、設備為非標干燥機，電加熱60KW，分別控制

2、箱體外形尺寸：4280×2200×2270mm

3、設備總重：約2800kg

4、烘箱使用溫度不大于200℃

六、制作方式

1、主骨架：A₃鋼

2、保溫層（材料）：硅酸鋁

3、內壁及循環風道：SUS316L

4、外壁：SUS304

5、風機：組合件（葉輪鑄鋁）

6、控制柜：組合件，與箱體一體，有數字顯示

7、電加熱管：SUS316L不銹鋼管

七、細節要求

1、門把手及鉸鏈采用SUS304；

2、右側門右下角安裝烘箱即停裝置；

3、定時開關機功能及運行結束報警功能；

4、烘箱內部兩側增加導風板，沖孔，風速均勻；

5、排濕風機采用變頻調速控制箱體內風速，1.5KW，；
