供應(yīng)用于建筑的氧化鈣廠家直銷，批發(fā)采購(gòu)碳酸鈣

 原料成分
凡是以碳酸鈣為主要成分的天然巖石，如石灰?guī)r、白堊、白云質(zhì)石灰?guī)r等，都可用來(lái)生產(chǎn)石灰。

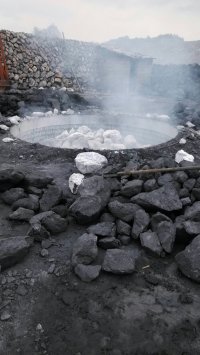

將主要成分為碳酸鈣的天然巖石，在適當(dāng)溫度下煅燒，排除分解出的二氧化碳后，所得的以氧化鈣(CaO)為主要成分的產(chǎn)品即為石灰，又稱生石灰。

在實(shí)際生產(chǎn)中，為加快分解，煅燒溫度常提高到1000～1100℃。由于石灰石原料的尺寸大或煅燒時(shí)窯中溫度分布不勻等原因，石灰中常含有欠火石灰和過(guò)火石灰。欠火石灰中的碳酸鈣未完全分解，使用時(shí)缺乏粘結(jié)力。過(guò)火石灰結(jié)構(gòu)密實(shí)，表面常包覆一層熔融物，熟化很慢。由于生產(chǎn)原料中常含有碳酸鎂(MgCO3)，因此生石灰中還含有次要成分氧化鎂(MgO)，根據(jù)氧化鎂含量的多少，生石灰分為鈣質(zhì)石灰(MgO≤5%)和鎂質(zhì)石灰(MgO>5%)。

生石灰呈白色或灰色塊狀，為便于使用，塊狀生石灰常需加工成生石灰粉、消石灰粉或石灰膏。生石灰粉是由塊狀生石灰磨細(xì)而得到的細(xì)粉，其主要成分是CaO；消石灰粉是塊狀生石灰用適量水熟化而得到的粉末，又稱熟石灰，其主要成分是Ca(OH)2；石灰膏是塊狀生石灰用較多的水(約為生石灰體積的3—4倍)熟化而得到的膏狀物．也稱石灰漿。其主要成分也是Ca(OH)2。

適用范圍
特別適用于膨化食品、香菇、木耳等土特產(chǎn)，以及儀表儀器、醫(yī)藥、服飾、電子電訊、皮革、紡織等行業(yè)的產(chǎn)品。

石灰和石灰石大量用做建筑材料，也是許多工業(yè)的重要原料。石灰石可直接加工成石料和燒制成生石灰。石灰有生石灰和熟石灰。生石灰的主要成分是CaO，一般呈塊狀，純的為白色，含有雜質(zhì)時(shí)為淡灰色或淡黃色。生石灰吸潮或加水就成為消石灰，消石灰也叫熟石灰，它的主要成分是Ca(OH)?。熟石灰經(jīng)調(diào)配成石灰漿、石灰膏、石灰砂漿等，用作涂裝材料和磚瓦粘合劑。純堿是用石灰石、食鹽、氨等原料經(jīng)過(guò)多步反應(yīng)制得（索爾維法）。[2]利用消石灰和純堿反應(yīng)制成（苛化法）。利用純有1286處，其中大型礦床257處、中型481處、小型486處(礦石儲(chǔ)量大于8000萬(wàn)噸為大型、4000～8000萬(wàn)噸為中型、小于4000萬(wàn)噸為小型)，共計(jì)保有礦石儲(chǔ)量542億噸，其中石灰?guī)r儲(chǔ)量504億噸，占93%；大理巖儲(chǔ)量38億噸，占7%。保有儲(chǔ)量廣泛分布于除上海市以外29個(gè)省、直轄市、自治區(qū)，其中陜西省保有儲(chǔ)量49億噸，為全國(guó)之冠；其余依次為安徽省、廣西自治區(qū)、四川(含重慶市)省，各保有儲(chǔ)量34～30億噸；山東、河北、河南、廣東、遼寧、湖南、湖北7省各保有儲(chǔ)量30～20億噸；黑龍江、浙江、江蘇、貴州、江西、云南、福建、山西、新疆、吉林、內(nèi)蒙古、青海、甘肅13省各保有儲(chǔ)量20～10億噸；北京、寧夏、海南、西藏、天津5省各保有儲(chǔ)量5～2億噸。

深度加工
(1)碳化法:將石灰石等原料煅燒生成石灰(主要成份為氧化鈣) 和二氧化碳，再加水消化石灰生成石灰乳(主要成份為氫氧化鈣)，然后再通入二氧化碳碳化石灰乳生成碳酸鈣沉淀，最后碳酸鈣沉淀經(jīng)脫水、干燥和粉碎便制得輕質(zhì)碳酸鈣。

(2)純堿(Na2CO3)鈣法:在純堿水溶液中加入鈣，即可生成碳酸鈣沉淀。

(3)苛化堿法:在生產(chǎn)(NaOH) 過(guò)程中，可得到副產(chǎn)品輕質(zhì)碳酸鈣。在純堿水溶液中加入消石灰即可生成碳酸鈣沉淀，并同時(shí)得到水溶液，最后碳酸鈣沉淀經(jīng)脫水、干燥和粉碎便制得輕質(zhì)碳酸鈣。

(4)聯(lián)鈣法:用處理消石灰得到鈣溶液，鈣溶液在吸入氨氣后用二氧化碳進(jìn)行碳化便得到碳酸鈣沉淀。

(5)蘇爾維(Solvay)法:在生產(chǎn)純堿過(guò)程中，可得到副產(chǎn)品輕質(zhì)碳酸鈣。飽和食鹽水在吸入氨氣后用二氧化碳進(jìn)行碳化，便得到重堿(碳酸氫鈉)沉淀和銨溶液。在銨溶液中加入石灰乳便得到鈣溶液，然后用二氧化碳對(duì)其進(jìn)行碳化便得到碳酸鈣沉淀。

熟化硬化
生石灰(CaO)與水反應(yīng)生成氫氧化鈣的過(guò)程，稱為石灰的熟化或消化。反應(yīng)生成的產(chǎn)物氫氧化鈣稱為熟石灰或消石灰。
10:22:06
志勵(lì)客服 2015-8-6 10:22:06

生石灰是將以含碳酸鈣為主的天然巖石，在高溫下煅燒而得，其主要成分為氧化鈣（CaO）。在煅燒時(shí)由于火候或溫度控制不均，常會(huì)含有欠火石灰或過(guò)火石灰。欠火石灰產(chǎn)漿量小，質(zhì)量較差，利用率降低，不會(huì)帶來(lái)危害。過(guò)火石灰的水化速度大大減慢，在硬化后才與水發(fā)生水化反應(yīng)，產(chǎn)生較大的體積膨脹，致使硬化后的石灰表面局部產(chǎn)生鼓包、崩裂等現(xiàn)象，工程上稱為“爆灰”?！氨摇笔墙ㄖこ藤|(zhì)量通病之一。生石灰與水作用生成熟石灰（Ca(OH)2）的過(guò)程，稱為熟化。工程上，將生石灰加大量的水（生石灰質(zhì)量的2～3倍）熟化成石灰乳，然后經(jīng)篩網(wǎng)流入儲(chǔ)灰池并“陳伏”至少兩周，以過(guò)火石灰的危害，經(jīng)沉淀除去多余的水分得到的膏狀物即為石灰膏。也可將每半米高的生石灰塊，淋上適當(dāng)?shù)乃ㄉ伊康?0%～80%），經(jīng)熟化得到的粉狀物稱為消石灰粉。加水量以消石灰粉略濕、但不成團(tuán)為宜?；拘阅芘c應(yīng)用石灰的保水性、可塑性好，工程上常被用來(lái)改善砂漿的保水性，以克服水泥砂漿保水性差的缺點(diǎn)。石灰凝結(jié)硬化速度慢、強(qiáng)度低、耐水性差。石灰的干燥收縮大，因此除粉刷以外，不宜單獨(dú)使用。石灰石灰在建筑上的用途主要有：A、石灰乳涂料 石灰加大量的水所得的稀漿，即為石灰乳。主要用于要求不高的室內(nèi)粉刷。B、砂漿 利用石灰膏或消石灰粉可配制成石灰砂漿或水泥石灰混合砂漿，用于抹灰和砌筑。C、灰土和三合土 消石灰粉與黏土拌合后稱為灰土，再加砂或石屑、爐渣等即成三合土?；彝梁腿贤翉V泛用于建筑物的基礎(chǔ)和道路的墊層。D、硅酸鹽混凝土及其制品 以石灰與硅質(zhì)材料（如石英砂、粉煤灰、礦渣等）為主要原料，經(jīng)磨細(xì)、配料、拌合、成型、養(yǎng)護(hù)（蒸汽養(yǎng)護(hù)或壓蒸養(yǎng)護(hù)）等工序得到的人造石材。常用的硅酸鹽混凝土制品有蒸汽養(yǎng)護(hù)和壓蒸養(yǎng)護(hù)的各種粉煤灰磚、灰砂磚、砌塊及加氣混凝土等。E、碳化石灰板 將磨細(xì)生石灰、纖維狀填料（如玻璃纖維）或輕質(zhì)骨料加水?dāng)嚢璩尚蜑榕黧w，然后再通入二氧化碳進(jìn)行人工碳化（約12～24小時(shí)）而成的一種輕質(zhì)板材。適合作非承重的內(nèi)隔墻板、頂棚等。生石灰塊及生石灰粉須在干燥條件下運(yùn)輸和貯存，且不宜存放太久。長(zhǎng)期存放時(shí)應(yīng)在密閉條件下，且應(yīng)防潮、防水。石灰在土木工程中應(yīng)用范圍很廣，主要用途如下：（1）石灰乳和砂漿 消石灰粉或石灰膏摻加大量粉刷。用石灰膏或消石灰粉可配制石灰砂漿或水泥石灰混合砂漿，用于砌筑或抹灰工程。（2）石灰穩(wěn)定土將消石灰粉或生石灰粉摻人各種粉碎或原來(lái)松散的土中，經(jīng)拌合、壓實(shí)及養(yǎng)護(hù)后得到的混合料，稱為石灰穩(wěn)定土。它包括石灰土、石灰穩(wěn)定砂礫土、石灰碎石土等。粘土顆粒表面的少量活性氧化硅和氧化鋁與氫氧化鈣發(fā)生反應(yīng)，生成水硬性的水化硅酸鈣和水化鋁酸鈣，使粘土的抗?jié)B能力，抗壓強(qiáng)度，耐水性得到改善。廣泛用作建筑物的基礎(chǔ)、地面的墊層及道路的路面基層。（3）硅酸鹽制品 以石灰(消石灰粉或生石灰粉)與硅質(zhì)材料(砂、粉煤灰、火山灰、礦渣等)為主要原料，經(jīng)過(guò)配料、拌合、成型和養(yǎng)護(hù)后可制得磚、砌塊等各種制品。因內(nèi)部的膠凝物質(zhì)主要是水化硅酸鈣，所以稱為硅酸鹽制品，常用的有灰砂磚、粉煤灰磚等。
