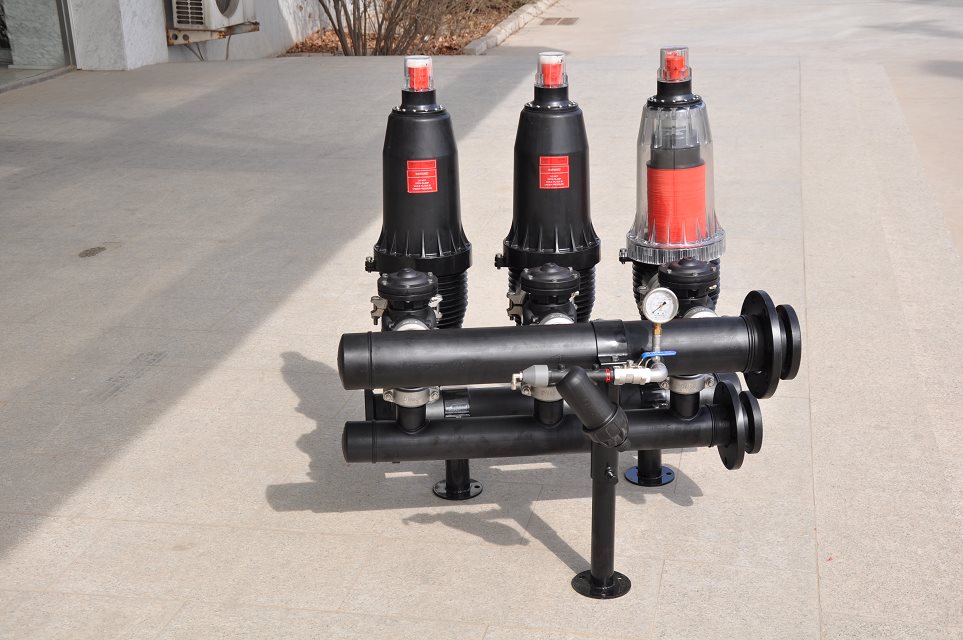

供應JY3-3盤式過濾器

盤式過濾芯是由一組兩面帶溝槽的盤片組成，溝槽棱邊形成的交叉點可以把水中懸浮物及固體物截留，由于同時具有了表面攔截和深度凝聚的作用，大大提高了過濾效果。

　　盤式過濾器具有反洗、全自動連續運行、自耗水低、占地面積小、運行可靠的特點，過濾器系統的反洗過程輪流交替進行，工作、反洗狀態之間自動切換，可確保連續出水，系統壓損小，因此盤式過濾器的技術優勢十分明顯。

對傳統盤式過濾器的提高與改進

◆ 采用多項技術，安裝使用時更加安全、，省水、省地、日常維護少；
◆ 濾芯無彈簧設計，過濾時巧妙利用了來水壓力壓緊盤片組，使得反洗壓力大大降低；
◆ 獨特的內置鴨嘴閥，保證了濾芯在過濾時的出水量，同時反洗時起到很好的逆止功能；
◆ 分體組裝式的濾芯骨架，可以根據設計要求靈活調整濾芯高度，達到調整過濾面積的作      用，滿足不同的系統配套要求；
◆ 拋棄了常用的金屬卡箍設計，過濾單元采用自鎖卡扣配合特殊設計的密封圈，過濾單元外殼的安裝和拆卸變得非常簡單容易，密封效果好；
◆ 每個過濾單元均配有過濾和反洗狀態指示裝置以及自動進排氣裝置，在避免水錘破壞的同時還可以提高了濾芯反洗效果。

工作狀態

運行時

◆ 來水從側部的進水口沿切線進入過濾單元，腔內來水壓力驅動外殼上部的隔膜裝置，并帶動頂桿下壓盤片組，盤片組被壓緊形成致密過濾芯，水中雜質被濾芯攔截后，出水經由濾芯中心部位的鴨嘴閥至下部的出水口；

◆ 由于腔內氣體排出，上蓋內的水位上升，浮力增大，紅色浮子隨著上升。

反洗時

◆ 過濾單元反洗時，側部進水口成為排水口，隔膜裝置也就失去了先前的下壓力，此時反洗來水從下部的出水口進入，由于鴨嘴閥的作用，反洗水只能經由四根帶有噴嘴的導管向上頂開濾芯壓帽和隔膜裝置，松開盤片組，同時沿切線噴射出，使盤片旋轉，盤上截留的固體物被沖洗除去；

◆ 由于反洗通道打開，腔內水排出水位下降，透明上蓋內的紅色浮子也下落，在外部很容易看到并判斷內部濾芯的狀況；

◆ 反洗時，上部的自動進排氣閥自動打開，空氣進入腔體內，有助于提高噴射清洗效果。

過濾器系統參數

過濾單元：2寸濾頭，3寸濾頭

連接形式：3寸卡接口

工作壓力：0.2~0.8MPa；                工作溫度：< 60℃

反洗壓力：0.15~0.8MPa                 PH值：4-13
過濾單元（A）數目：3-10個
反洗方式：采用內源反洗，對每個濾頭逐個反洗，直到全部完成
進水管(B)：碳鋼防腐/不銹鋼材料，4"-6"-8"法蘭接口
出水管(C)：碳鋼防腐/不銹鋼材料，4"-6"-8"法蘭接口
排水管(D)：碳鋼防腐/不銹鋼材料，3"法蘭接口
反沖洗閥門(E)：塑料材質，3”卡接口 / 2”卡接口
系統控制器(F)：全自動控制器，絕緣等級為IP65
外形尺寸及重量： 見圖紙

設備選型

原水水質分類
◆ 優良水質：城市自來水，從穩定的含水層抽取的井水；
◆ 一般水質：循環冷卻水，經沉淀處理過的地面水，經過有效沉積完全生物處理過的排水；
◆ 較差水質：從水質很差的含水層抽取的地下水，經過有效沉淀，但未經或經很少的生物處理的排水，有微生物大量繁殖的地面水；

◆ 很差水質：從很臟或富含鐵錳的井中抽取的井水，受洪水影響且未經過沉淀的地面水，未經沉淀及生物處理的排水。

過濾精度選擇
　　選擇過濾器過濾精度即盤片，對保證盤式過濾器在整個水處理系統發揮應用的作用有著重要意義，只有選擇合理正確才能滿足后續的水質要求。下表為在常見的集中過濾用途時，推薦選擇的過濾精度。
