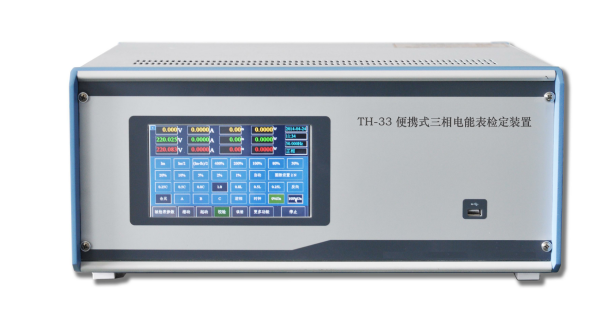

供應TH-33三相便攜式電能表校驗裝置，青島

一． 概述：

TH-33系列三相便攜式多功能電能表檢驗裝置，采用豪華鋁合金機箱，配合可拆卸鋁合金掛表架，適用于1.0級及以下各種三相電能表的檢驗,它以豪華美觀的外形、精致的工藝、完善的功能和優異的性能，定會受到您的青睞。

二、 主要技術指標和技術性能：

1.  裝置等級：0.05級、0.1級

2.  電腦聯機端口： RS232 通迅口

3.  三相源技術參數：

3．1輸出電壓：

 3 * 57.7V Y        3*100V ?

 3 * 220V Y         3*380V ?

             調節幅度0～120％連續可調

             調節細度：優于0.01％

    3.2輸出電流：25mA、0.1A、1A、5A、25A、100A

    　　調節幅度0～120％連續可調;　調節細度優于0.01％

        最小輸出電流：1mA （精度：＜5%）

  3.3輸出功率：（電壓回路） 3×50VA

               （電流回路） 3×150VA                        　

 3.4輸出電壓、電流、功率穩定度；

≤0.02％/120S

3.5輸出電壓、電流波形失真度：≤ 0.5％

   3.6．三相對稱度：  優于120o土0.3o

   3.7頻率范圍： 45Hz～65Hz  調節細度：  0.01Hz

   3.8移相范圍：-180.0o ～180.0o  調節細度:0.01o

   3.9指示儀表等級：電壓、電流表準確度為土0.01%

                    相位表準確度為 土0.01o

                    頻率表準確度為 土0.01Hz

 4． 內置三相標準表技術參數：

4.1 電壓輸入

輸入范圍（V）： 40—480

輸入量程（V）： 60、120、240、480

過載能力（V）: 600

輸入負載     ≤0.5mA（480V）

4.2 電流輸入

輸入范圍（A）: 0.01—100

輸入量程（A）:100、50、25、10、5、2.5、1、0.5、0.25、0.1、0.05、0.025

過載能力（A）: 150

4.3 準確度

4.3.1準確度等級：0.05級 (0.1A~120A)

4.3.2功率測量準確度

有功功率測量準確度：0.05%/0.1%（PF≥0.5）

無功功率測量準確度0.1%、0.2%（PF≥0.5）

4.3.3電能測量準確度

   有功電能測量準確度0.05%、0.1%（PF≥0.5）

 無功電能測量準確度0.1%、0.2%（PF≥0.5）

5．裝置具有完善的保護功能：電壓短路，電流開路保護，負載過載保護；

顯示器過壓保護。

6. 可進行2～21次諧波試驗，電壓中斷和跌落試驗，諧波幅值可調

7．供電電源： 230V士10％～50Hz

8．功耗： 300 VA

9．工作環境：溫度20℃土5℃ 相對濕度≤85％

三：主要特點和功能

 3.1  裝置特點

◆ 采用表源一體結構，內置0.05級三相寬量程多功能數字標準表，可通過軟件讀取標準表各電參數。

◆ 采用DDS技術，36000點波形合成技術，大規模CPLD和32位嵌入式系統，信號源輸出穩定性高、調節細度小、失真度小等特點。

◆ 采用RAM系統的7英寸彩色觸摸液晶屏，具有顯示信息多，能顯示三相電壓、電流、有功功率、無功功率、視在功率；還能顯示電量矢量圖、波形分析圖等功能。

◆ 采用小型PWM數字功放，具有超過90％以上的效率，300KHz的載波頻率，具有失真度小、發熱量小，效率高等優點。

◆ 具有完善的保護功能，具有電壓短路報警，電流開路和過載報警。

◆ 內置高穩定度恒溫晶振，輸出500KHz高精度脈沖，可測試電能表時鐘，配合校表管理軟件，可測試日計時誤差、時段投切誤差等。（選配功能）

◆ 配置485通訊接口，可測試多功能電表的各種通訊試驗。（選配功能）

◆ 可不帶電腦，根據內置規程自動校驗電能表，并可保存超過10000只表的數據。

◆ 配置一個USB接口，可通過U盤，自動升級程序；也可導出保存的數據；外接鼠標，可直接操作裝置。

3.2 主要功能

3.2.1 常規功能

   ◆  潛動試驗

   ◆  起動試驗

   ◆  基本誤差

   ◆  諧波功能

 3.2.2  多功能試驗 （需配合管理軟件）

   ◆ 影響量試驗

◆  示值誤差

◆  日計時誤差

◆  需量誤差

◆  通信規約一致性檢查

◆  時段投切誤差
