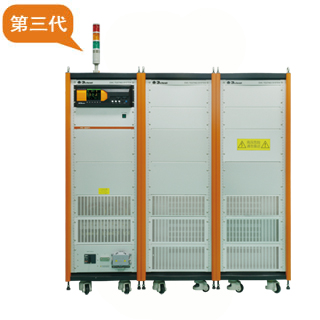

供應PFS 單/三相電源故障模擬器

通用參數

顯示屏

5.7英寸TFT觸摸屏

工作電源范圍

110V或220V，±10%，50/60Hz

保險絲

6A

功耗

300W

用戶存儲空間

無窮（PC）

通訊方式

以太網LAN、RJ45

輔助接口

D-sub 25p

外部觸發輸入

BNC,5V TTL

CRO觸發輸出

BNC,5V TTL

運行控制輸入

BNC,5V TTL

外部同步輸入

45-65Hz,同名端與異名端之間20-500V

同名端、異名端與機殼0-500V

警告燈輸出

0-220VAC 10A/0-48V  DC 3A

電源取決于外接信號燈的種類

安全電路

安全回路開路時停止工作

失效檢測

失效時前面板LCD顯示，并中斷儀器工作

儀器工作狀態指示

前面板LED指示、LCD顯示

儀器接地連接方式

使用扁平接地線

EUT電源電壓注入

5芯工業插座

檢測輸出方式

標準1米同軸線

機箱尺寸

19英寸6U機箱或22U/35U機柜

儀器重量

約35Kg-500Kg

溫度范圍

15–35℃

濕度范圍

45%–75%

氣壓范圍

86kPa–106kPa

符合IEC 61000 - 4 – 11 & IEC 61000-4-34 標準的電源失效測試

IEC/EN 61000-4-11，GB/T17626.11 & IEC 61000-4-34，GB/T17626.34單/三相交流含電壓暫降、短時中斷和電壓變化的電源故障模擬器技術參數

EUT持續電流

12A   (PFSxx10xxx系列)

18A   (PFSxx16xxx系列)

33A   (PFSxx30xxx系列)

55A   (PFSxx50xxx系列)

110A  (PFSxx100xxx系列)

210A  (PFSxx200xxx系列)

耐沖擊電流

50A及以下產品：500A，50A以上產品：1000A

保護

內置過流、短路、過壓、過熱、浪涌、群脈沖、靜電保護

Line in、Line out端口可選其他外置保護附件

EUT輸入電壓

單相250VAC±5%，50/60Hz±5%(300VDC可選)

三相：

PFS38xxxx系列：420VAC，50/60Hz±5%(300VDC可選)

PFS45xxxx系列：480VAC，50/60Hz±5%(300VDC可選)

PFS69xxxx系列：720VAC，50/60Hz±5%(300VDC可選)

EUT電流電壓測量

LCD顯示

中斷電平

0%

電壓中斷方式

可選一相、兩相、三相進行電壓中斷

暫降電平

0%-

電壓暫降方式

相線對中線電壓暫降

相線對相線電壓暫降

PFS xxxxT1：GB/T17626.34  圖3a、b / IEC61000-4-34 Figure3a、3b

PFS xxxxT3：GB/T17626.34  圖3a、c / IEC61000-4-34   Figure3a、3c

暫降、中斷持續時間

0.3-9999周期或5ms-9999ms

暫降、中斷間隔時間

5ms-9999ms

暫降、中斷試驗時間

1s-9999s

暫降、中斷上升、下降時間

75A及以下產品：1-5us(標準規定電阻校驗)

75A以上產品：  1-50us(標準規定電阻校驗)

電壓變化電平

(16A及以下可選)

0-

電壓變化減少時間

(16A及以下可選)

500ms-9999ms（50%-）或1-5us（100歐姆負載）

1000ms-9999ms（0%-）或1-5us（100歐姆負載）

電壓變化增加時間

(16A及以下可選)

500ms-9999ms（50%-）

1000ms-9999ms（0%-）

電壓變化降低后持續時間

(16A及以下可選)

10ms-99999ms

同步

0°- 360°，1°步進設置或隨機方式

觸發方式

手動、自動、外部觸發輸入

發生器負載能力說明

發生器峰值沖擊能力說明

發生器額定電流

發生器耐電流沖擊能力

50A及以下電流

500A

50.1A～100A電流

1000A

100A以上電流

大于1000A

額定電流16A及以下發生器符合IEC 61000-4-11負載能力說明

發生器額定電流

發生器負載電流能力

PFS 3810T1

PFS 3810T3V

12A  AC/DC 持續電流;

15A 持續5s;

25A持續3s;

PFS 3816T1

PFS 3816T3V

18A  AC/DC 持續電流;

23A 持續5s;

40A持續3s;

隨機標配

測試系統PFS，附件可擴充、電源電纜、EUT供電電纜、網線、出廠檢驗報告、說明書
