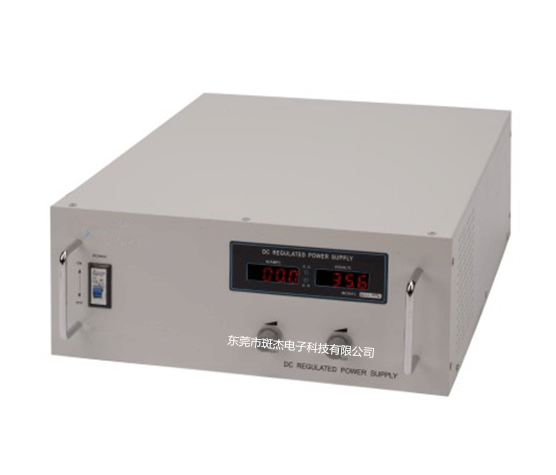

供應WYJ-80V30A可調線性直流電源 測試?yán)匣囼?yàn)穩壓穩流電源

供應WYJ-80V30A可調線性直流電源 測試?yán)匣囼?yàn)穩壓穩流電源

概述

       線性直流電源（Linear DC power supply），又叫線性直流穩壓穩流電源，是采用的“懸浮迭加式”技術研制而成。直流電源線路由變壓器降壓、整流濾波、進口大功率調整管及基準取樣放大電路等組成，具有完善的保護線路，更能滿足使用者簡單、方便的使用需求。
      單路輸出直流穩定電源的輸出電壓和電流在0- 額定值之間任意線性可調、穩壓與穩流自動切換，限流保護點可任意設置。 該電源與開關電源相比，具有精度高，紋波小，無高頻輻射干擾，適用場合廣等特點。其基本原理：

如上圖所示，各部分功能和作用分別是：

1、 隔離變壓器及整流，將AC220V/380V的交流電變換成所需的直流電；

2、 預穩控制調整電路，采用進口元件對隔離變壓器輸出電壓進行預調整和初步穩壓,從而降低線性調整元件的功耗，提高工作效率，并確保輸出電壓源高精度和高穩定；

3、線性調整元件對濾波后的直流電壓進行精細調整，使輸出電壓達到所需要的值和精度要求；

4、濾波電路對直流電源的脈動波干擾、噪聲進行限度的阻止和吸收,從而保證直流電源的輸出電壓低紋波、低噪聲、低干擾；

5、直流電源的控制系統對檢測的各種信號進行比較、判斷、計算、分析等處理后，再發出相應的控制指令，使直流穩壓電源整體穩壓系統工作正?？煽?、協調；

6、輔助電源及基準電壓源：為直流穩壓系統提供高精度的基準電壓源及電子電路工作所需要的電源；

7、電壓取樣及電壓調節：檢測直流穩壓電源輸出電壓值及設定調節直流穩壓電源的輸出電壓值；

9、電流檢測及電流調節電路：取得直流穩壓電源輸出電流值及設定調節直流電源的輸出電流值；

10、驅動電路：為驅動可執行元件而設置的功率放大電路。

產品特點

■ 外形新穎美觀，人性化設計，使用簡單，易操作；

■ 精度高、紋波小、無高頻輻射干擾，適用范圍廣；

■ 輸出顯示：電壓電流表均為LED顯示，LCD液晶顯示（選配），整潔直觀；

■ 電壓電流值從零到額定值連續可調，電源根據負載情況自動切換為恒壓輸出或恒流輸出；

■ 系統應變速度快，對于網電及負載變化有的適應性；

■ 輸入電壓，輸出電壓以及控制電壓采用隔離技術，提高了整機的工作可靠性以及抗干擾能力；

■ 短路保護:允許在任何狀態下長期短路或短路開機；

■ 具有過流、過熱、過壓、短路多重保護電路；

■ 滿功率制造，電路設計優化合理，生產工藝嚴格完善。

 直流電源功能擴展：（選配）

◆ 電壓電流預置：面板自帶預置按鍵，可預先設定電壓電流值;

◆ 可選定時開關機功能：可選定時開關機功能；

◆ 可選外控功能：可選0-5V 、0-10V/4-20mA等輸入模擬量信號或其他自定義信號對電源產品進行通斷控制及調節；

◆ 可選通信功能：可選RS232/RS485接口，與電腦、PLC或其他設備連接形成智能監控系統；

◆ 可選按時間輸出方波：可選按時間循環輸出自定義方波；

◆ 可選遠程顯示：可選輸出模擬量信號顯示電源狀態。

技術參數

應用領域

      該型直流穩定電源可廣泛應用于大專院校實驗室，科研自動測試設備，電子檢驗設備，生產流水線的電阻器、繼電器，馬達等電子元器件老化、例行測試，電解、電鍍 ，鉭電容器賦能，通訊設備，自動老化設備等一切需要直流電源的場合，在生產線上可以提供開關電源及可控硅電源無法達到的超大的輸出電流。應用舉例：

☆ 電機類：電動車電機、電動車控制器、直流馬達測試?yán)匣龋?

☆ 電具類：LED測試及老化、節能燈泡測試及老化、燈具測試、鎢絲氣化等；

☆ 汽車類：汽車電子、大功率直流電機、汽車電機控制器、車用燈光、點煙器、汽車影音測試及老化等；

☆ 電子器件類：電容器、電阻、繼電器、晶體管、傳感器的檢測及老練等；

☆ 顯示器類：顯示屏、液器屏、觸摸屏、車載DVD、手機顯示器測試?yán)暇毜龋?

☆ 電化學類：鋁箔、導針化成、腐蝕，鉭電解賦能、電解、電鍍、陽極氧化、有色金屬研究等；

☆ 其他需要直流電源供應的產品測試及研發，如光伏、磁控管等。

我們的優勢

 ■ 廠家 一手貨源 產地直達；

 ■ 每臺電源都留有足夠的功率盈余空間，確保電源在長時間滿功率工作的情況，性能跟壽命依然得到很好保證；

 ■ 出廠的直流電源都是經過嚴格測試、的合格產品；

 ■ 非標定制功能：堅持客戶至上的原則，特殊直流電源支持量身定做服務。

使用說明

◆ 開箱時應檢查箱內隨機附件；

◆ 產品的使用請參照說明書進行；

◆ 為保證使用的安全性和減少干擾，請確保電源接地端可靠接地；

◆ 請保持電源足夠的散熱空間，風扇口外至少留有40cm的散熱空間；

◆ 請保持電源的干燥，空氣中的塵埃、酸、腐蝕性氣體或物質等應不超過正常含量，各種液體及濕氣會腐蝕電子元件和線路板；

◆ 請勿將電源存放在高溫處，盡量避免陽光直射，高溫將縮短電子裝置的壽命，并使塑膠件老化；

◆ 請勿對電源劇烈震動、顛簸、雨淋，粗暴的使用方式可能會損壞內部電路板及精密部件；

◆ 恒壓輸出時，輸出電壓小于值且CC燈亮，是電流保護，電源自動進入恒流工作狀態，此時應檢查負載或根據使用狀況增加電流；

◆ 恒流輸出時，輸出電流小于值且CV燈亮，是開路電壓保護，電源自動進入恒壓工作狀態，此時應檢查負載或根據使用狀況增加電壓。
