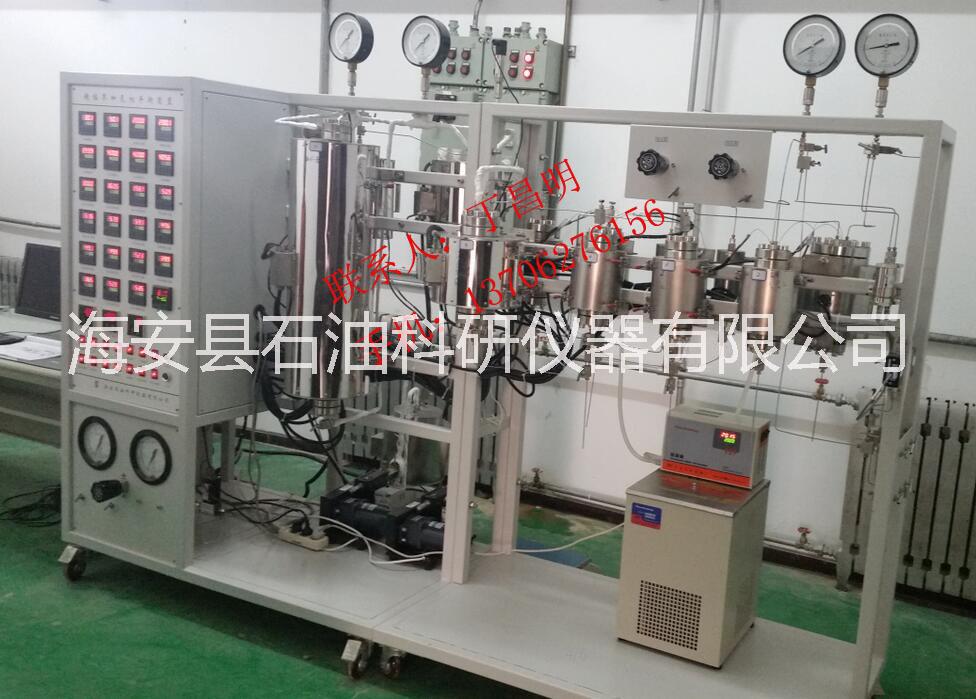

供應超臨界高壓加氫相平衡裝置/石油科研儀器

二、裝置的主要技術參數：

   1.原料罐

     溫度： 150℃，壓力：常壓，容量： 1000mL，上蓋密閉。

   2.罐

     溫度：室溫，壓力：常壓，容量：1000mL，上蓋密閉。

   3.原料泵（用戶自購）

     流量：20-200g/h，出口壓力：25MPa，出口溫度：200℃。（用戶自購）

   4.泵（用戶自購）

     流量：20-200g/h，出口壓力：25MPa，出口溫度：室溫。（用戶自購）

   5.預熱器1

     介質：渣油原料及，流量：20-400g/h，出口溫度：100-420℃，壓力：25MPa。采用Φ3×0.75mm/304不銹鋼管線，長度10m做盤管，并保溫，加熱功率2KW。出口溫度電腦自動控制。

   6.預熱器2

   介質：氫氣，出口溫度：100-420℃，壓力：25MPa，流量：200L/h。

采用Φ3×0.75mm304不銹鋼管線，長度10m做盤管，并保溫，加熱功率2KW。出口溫度電腦自動控制。

   7、反應器及保溫加熱

 （1）規 格：Φ18×800mm（容積：200mL）

 （2）壓 力：25MPa

 （3）溫 度：室溫～420℃

 （4）接 管：Φ3mm

 （5）材 質：304不銹鋼

 （6）設計說明

           采用半園形開式加熱爐，三段加熱并分三段控溫，溫度電腦自動控制，反應器上下法蘭式，內置測溫盲管測溫；密封形式采用法蘭式石墨墊片密封。

  8、高壓分離器及保溫加熱

  （1）容 積：350mL

  （2）壓 力：25MPa

  （3）溫 度：室溫～420℃

  （4）接 管：Φ3mm

  （5）材 質：304不銹鋼

  （6）設計說明

           采用半園形開式加熱爐，溫度電腦自動控制，溫度一控二測，測溫內置盲管；反應器上下法蘭式，密封形式采用法蘭式石墨墊片密封。

  9、氣緩沖器

  （1）容 積：150mL

  （2）壓 力：25MPa

  （3）溫 度：室溫～100℃

  （4）接 管：Φ3mm

  （5）材 質：304不銹鋼

  （6）設計說明

           采用半園形開式加熱爐，溫度電腦自動控制，溫度一控一測，測溫內置盲管；緩沖器上下法蘭式，密封形式采用法蘭式四氟墊片密封。

  10、液緩沖器

  （1）容 積：150mL

  （2）壓 力：25MPa

  （3）溫 度：室溫～100℃

  （4）接 管：Φ3mm

  （5）材 質：304不銹鋼

  （6）設計說明

           采用半園形開式加熱爐，溫度電腦自動控制，溫度一控一測，測溫內置盲管；緩沖器上下法蘭式，密封形式采用法蘭式四氟墊片密封。

  11、冷卻器

       采用恒溫水浴循環冷卻，溫度范圍0～99℃，冷卻器為水夾套式，冷卻盤管采用Φ3×0.75mm/10m長304不銹鋼管線。

  12、上氣液分離器

  （1）容 積：1000mL

  （2）壓 力：5MPa

  （3）溫 度：室溫～100℃

  （4）接 管：Φ3mm

  （5）材 質：304不銹鋼

  （6）設計說明

   采用半園形開式電熱圈加熱，溫度電腦自動控制，溫度一控一測；反應器為上大下小形式，密封形式采用法蘭式四氟墊片密封。

  13、下氣液分離器

（1）容 積：100mL

（2）壓 力：5MPa

（3）溫 度：室溫～100℃

（4）接 管：Φ3mm

（5）材 質：304不銹鋼

（6）設計說明

     采用半園形開式電熱圈加熱，溫度電腦自動控制，溫度一控一測；反應器密封形式采用法蘭式四氟墊片密封。

  14、減壓閥（用戶自購）

     采用石科院流量調節閥，用于氫氣壓力的減壓，使高壓氫氣調節到使用壓力，接口Φ3mm，耐壓25MPa。

  15、背壓閥（用戶自購）

     采用石科院流量調節閥，用于系統壓力的背控制，使出口端變成常壓，接口Φ3mm，耐壓25MPa。

  16、氣體質量流量計（用戶自購）

       用于尾氣的出口的計量，量程200mL/分。

三、組成裝置各部件的技術指標

   1、壓力測量

 采用壓力傳感器及精密壓力表來測量不同位置的在線壓力。

       壓力傳感器HQ300/40MPa/0.25級

      精密壓力表YB150/40MPa/0.4級。

   2、閥門、管線、接頭

     采用內卡套式閥門、管接頭，耐壓50MPa，接口Φ3mm，材質304不銹鋼。

   3、數據自動采集控制系統

包括數據采集、軟件、電腦等；軟件采用VB編程，在Windows環境下運行，裝置的工作流程設計在軟件的界面上，可動態顯示流動的過程，各個參數測量點設計一個窗口，瞬時顯示各參數值。電腦可自動控制或設定加溫等。

    （1）、計算機控制

     加熱溫度、氣體的流量可通過鍵盤輸入計算機。

     設定控制預熱器、管道加熱、反應器加熱、高壓分離器、氣液緩沖器、上下氣液分離器的溫度。

   （2）、計算適時采集

    溫度：預熱器加熱、管道加熱、反應器加熱、高壓分離器加熱、氣液緩沖器、上下氣液分離器加熱的溫度并測量反應器、高壓分離器、氣液緩沖器、上下氣液分離器里面的溫度。

    壓力：反應的壓力。

    流量：氣體的流量。

四、安  全

1、過壓過載保護

       當壓力超過設定的壓力時，注入泵自動停止，裝置安裝

安全閥，系統壓力超過安全閥設定壓力時自動打開泄壓。

 2、溫度超過設定的溫度保護值時，裝置自動斷電。

3、儀器的安全操作涉及到操作者的人身安全和儀器的正常使用壽命，廠家提醒操作者注意如下要點：

* 儀器的各類儀表必須保證正確的電源輸入，必須配有自動穩壓保護裝置。

* 儀器各部保證有良好的接地。

* 流程管匯各部的壓力不高于設計壓力，特別不能高于各種檢測儀表的量程，使用氣體加壓時必須格外小心。

* 儀器的閥門設計為手動操作，請按試驗步驟預先設計好試驗流程走向，任何一閥門的操作錯誤均可能導致整個試驗的

五、安  裝

儀器出廠時已全部安裝就緒，并經過實際測試。為了方便包裝運輸，儀器分成不同部分包裝，安裝時請仔細參閱流程圖。

安裝工作也可由廠方技術人員和用戶共同完成，以便用戶進一步熟悉儀器，便于日后日常維護。

六、基本操作

1．H2氣瓶及壓縮機準備

將H2氣瓶連接到裝置入口處，壓力可由裝置上的氣瓶壓力表檢測。

2．注入泵

柱塞泵在升壓時，當壓力超過設定壓力時，柱塞泵停止增壓。

3．反應器操作

采用法蘭式螺栓連接，石墨墊片密封，用板手?jǐn)Q緊各螺母，使反應器密封。擰螺母時要對稱上緊。

反應器加熱：分別采用電爐加熱，加熱至設定溫度后，溫控儀自動控制恒溫。

反應器的壓力測量：加熱開始后，由于介質膨脹，反應器內壓力不斷上升，其壓力通過反應器上的壓力表及壓力傳感器測量并顯示。

七、維  護

柱塞泵要定期清洗，以防單向閥堵塞，詳見說明書。

儀器所有與介質接觸的部分均為不銹鋼材質，有一定的抗腐蝕性能，但并非一勞永逸，對流程管匯部分需經常清洗，尤其是注完有腐蝕性液體和有顆粒的固體，以防銹蝕或堵死。流程長期不用時，流程管匯內注滿油或用高壓氣吹干。長期使用會造成對系統密封件的正常破損，影響密封性能，所以建議定期對儀器進行耐壓試驗，對儀器的泄漏部分更換密封件。
