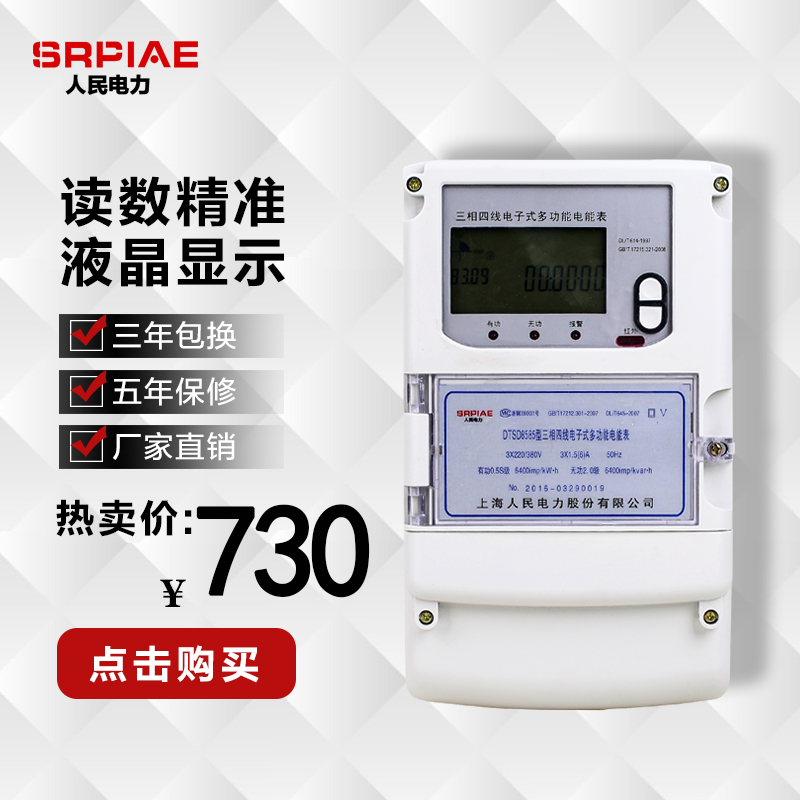

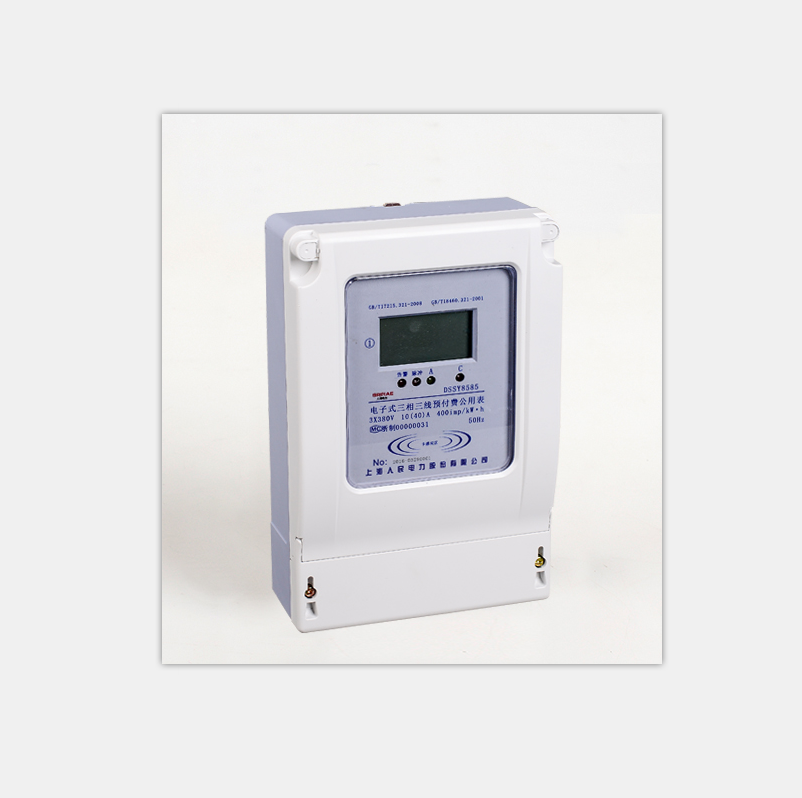

供應用于有的DT(S)SD 全功能電能表

正常工作電壓

0.9Un～1.1Un

極限工作電壓

0.8Un～1.15Un

電壓線路功耗

≤2W和5VA

電流線路功耗

≤1VA

數據備份電池

3.6V≥1200m

時鐘準確度(日誤差)

≤0.5s(23℃)

電池容量

≥1200m

停電后數據保存時間

≥10年(用新電池)

費率數

4

時段數

10

計數范圍

(0～999999.99)kWh,(0～999999.99)kvarh

顯 示

液晶，背光可選

正常工作溫度

-10℃～+45℃

極限工作溫度

-30℃～+55℃

儲存和運輸溫度

-30℃～+70℃

儲存和工作濕度

≤85%

外型尺寸

267.6mm′170.7mm′73mm

重量

約1.6kg

5  功能及使用

5.1電能計量功能

5.1.1可計量總、尖、峰、平、谷，單向或雙向有功電能、單向或雙向或四象限無功電能量。

5.1.2能存儲本月、上月、上上月的總電能和各費率的電能數據，數據轉存分界時間為每月月末24時(月初零時)或在每月1至28日內的任意時刻。

5.1.3電能計量方式可根據需要設置為：雙向型電能表(測量雙向有功)和單向型電能表(測量單向有功，其中反向記入正向)。默認單向型計量。

5.1.4無功電能Ⅰ對應有功正向時的感性無功；Ⅳ對應有功正向時的容性無功；III對應有功反向時的感性無功；II對應有功反向時的容性無功；正向無功和反向無功可根據計量方式選擇。

注：計量方式設置見 附錄A中的內部參數0

5.2需量功能

5.2.1在規定的時間區間內測量總有功、無功雙向需量、多費率需量及其出現的日期和時間。

5.2.2需量周期可在5min、10min、15min、30min、60min中選擇，滑差時間可在1min、2min、

3min、5min中選擇。需量周期應為滑差時間的整數倍5倍及以上，15倍以下。默認需量周期15min，滑差時間1min。

5.2.3存儲單向或雙向需量、分時段需量及其出現的日期和時間數據。至少能存儲上2個月或上2個抄表周期的數據，數據轉存分界時間為每月月末24時(月初零時)或在每月1至28日內的任意時刻。轉存的同時，當月的需量值自動復零；對非的抄表日，抄表時數據不轉存，需量不復零。

5.2.4需量除每月月末24時(月初零時)或其它時刻能自動復零外，具有手動裝置(或)抄表器復零功能，手動復零時數據不轉存。

5.3復費率功能

5.3.1內部具有獨立時鐘，時鐘的閏年自動切換并保證自出廠后20年有效。

5.3.2具有4個時區，每個時區采用的日時段表號可單獨設置。如時區數設為0，則電能表只運行個時區。

5.3.3具有5個日時段表,每個日時段表具有可任意編程的10個時段(時段最小間隔1min)。

5.3.4具有10個日時段，每個時段采用的費率可單獨設置。如時段數設為4，則每個日時段表的第5～10時段的時間電表將視作無效，只有前4個時段有效；如設為0，則電表默認運行個時段。

5.3.5具有4個費率，用1、2、3、4表示。通常1代表尖費率，2代表峰費率，3代表平費率，4代表谷費率。費率數不超過4。如費率數設為0，則電表不論在哪個日時段，只運行谷費率。

注：查詢附錄B中第“640項”可獲知當前所處的“時區. 日時表號. 時段. 費率”。

5.4事件記錄功能

5.4.1失壓記錄功能

可記錄每一單獨(合)相或線電壓失壓總次數、失壓累計時間。具有最近5次失壓記錄，每次記錄包括失壓狀態字(見附錄A)、失壓起始、結束時間和失壓時的有功總電能。

判斷某相是否失壓取決于失壓判斷條件。其中失壓條件YYYY .XX.XX 表示當電流>XX.XX值時，并且該相電壓值

注：當某相發生失壓時，相應對應相指示(Ua、Ub或Uc)將會閃爍顯示，如果該相斷相則對應相指示消失。

5.4.2失流記錄功能

可記錄每一單獨(合)相電流失流總次數、失流累計時間。具有最近5次失流記錄，每次記錄包括失流狀態字(見附錄A)、失流起始、結束時間和失流時的有功總電能。

失流判斷條件XX.XX：三相四線表的A、B、C相電流或三相三線表的A、C相電流中至少有1相電流>XX.XX，且此時刻有如下條件成立：[(相電流-某相電流)/ 相電流]* > 30 %，則該相電流判定為失流。該值可根據需要進行設置。

5.4.3編程記錄功能

記錄編程總次數及最近10次編程時間(月、日、時、分)。在5min內連續進行編程按1次編程計算；

5.4.4清需記錄功能

記錄需量復零的總次數及最近10次復零時間(月、日、時、分),手動清需間隔時間要求>5min；

5.4.5其他記錄功能

電池的運行時間；記錄停電總次數、最后停電及來電的日期和時間；開蓋記錄；全失壓記錄；

5.5電能凍結及負荷記錄功能

5.5.1能凍結存儲上12個月有功總電能和各費率電能數據，數據轉存分界時間為每月月末24時(月初零時)，停電情況下該功能不執行。

5.5.2冬季電量凍結。當年時區數設為2時，電表默認時區2為冬季結束的日期，時區1為冬季進入日期。在進入冬季與冬季結束時，電表能將當時的正向有功總電能及各費率正向有功電能Tn凍結，并記錄凍結時刻的日期(年、月、日)。

5.5.3即時電量凍結。通過RS485或紅外廣播電量凍結命令, 電表能將當時時刻的正向有功各費率及總電能、無功電能值和(I+IV象限)、當前感性無功電能(I象限)、凍結時告警狀態、凍結時失壓累計時間，并記錄凍結的日期時間(年、月、日、時、分、秒)

注：按湖北規約發即時凍結命令：68 99 99 99 99 99 99 68 04 02 36 16 CS 16。

5.5.4負荷曲線記錄功能。電表運行中每到整點時刻記錄一次當時的負荷(XX.XXXXkW)，每天記錄24點，可滾動記錄最近36天負荷。停電情況下該功能不執行。

5.6數據顯示功能

5.6.2數據輪顯功能

電表在上電之后，首行自檢。如果沒問題液晶開始循環顯示，如果檢測出故障則顯示：Err XX，表明電表內部出現問題(故障說明見附錄A)。

電能表的輪顯參數包括輪顯方式、輪顯時間、輪顯內容、停顯時間，所有參數可設置。輪顯方式X X：低位=0廠家默認輪顯方式；低位=1用戶設置顯方式；高位=0輪顯顯示號按順序號顯示;高位=1輪顯顯示號按附錄B顯示號顯示；輪顯時間：輪顯時每一項數據的顯示時間(1～60)s,如果這個時間被設為0，則電能表將作10s處理。

停顯時間: 輪顯一周后電表進入停顯，經過這個時間后，電能表將再次進入輪顯狀態。如果這個時間被設為0，則電能表不停顯。

輪顯內容：當輪顯方式設為00時，電表按廠家默認輪顯方式輪顯下列內容:

001－(當前正向有功總電能)           010－(當前正向有功總需量發生時間)

002－(當前費率1正向有功電能)       011－(總失壓次數)

003－(當前費率2正向有功電能)       012－(總失壓累計時間)

004－(當前費率3正向有功電能)       013－(瞬時有功功率)

005－(當前費率4正向有功電能)       014－(瞬時無功功率)

006－(當前反向有功總電能)           015－(時間)

007－(當前正向無功總電能)           016－(日期及周次)

008－(當前反向無功總電能)           017－(時區.日時表號.時段.費率)

5.6.3輪顯內容的設置：

輪顯編碼共有14個，每個可編設2個顯示序號，故最多可編設28個輪顯項。顯示號618為輪顯時第2、1項的輪顯編碼，619為輪顯時第4、3項的輪顯編碼，620為輪顯時第6、5項的輪顯編碼，621為輪顯時第8、7項的輪顯編碼，依此類推

輪顯時順序號為1的輪顯編碼 （對應附錄B的輪顯編碼），為0時返回。

輪顯時順序號為2的輪顯編碼 （對應附錄B的輪顯編碼），為0時顯示默認數據項。

輪顯編碼的設置(用掌上電腦或后臺軟件)是采用逐項編設法，即28個輪顯項是單獨編設的，顯示時則如上所示。

例如：用掌上電腦對輪顯編碼設置編程時，如項欲設為“A相電壓”，按照附錄B上的輪顯編碼應是B611，第二項設為“時間”C011，第三項設為0000，第四項設為C032，將參數設置進電能表以后，液晶上顯示：618為C011B611，619為C0320000，且當616項為01時，則電表輪顯時液晶依次顯示：

550   A相電壓(對應的輪顯編碼為B611)

601  時間(對應的輪顯編碼為C011)

由于第三位為0000，則第三位和它以后的輪顯編碼就不會被輪顯了。

注：如果設置的所有輪顯編碼為0，則只顯示當前正向有功總電能數據項。

5.6.4按鍵顯示功能

按鍵顯示功能是指通過按動面板上的顯示按鈕，電表按預先設置的顯示編碼內容顯示數據項的功能。當電表的顯示按鈕被按下，電表將顯示某項數據參數，再次被按下，電表則顯示下一項數據，若再無按鍵操作，60s后電表將自動退出按鍵顯示狀態，進入輪顯狀態。

    “上翻鍵“和“下翻鍵”組合使用可以切換顯示內容，具體操作是按住“下翻鍵”再按“上翻鍵”可以從一般輪顯狀態中切換到查詢附錄B中所有數據項狀態，再次按組合鍵就退出。

    按鍵操作支持“連擊”，當按下按鍵持續1秒左右將啟動“連擊”，可以實現100ms的高速翻滾查詢。這可以方便的查詢附錄B所有數據項。

5.6.5遙控查詢顯示功能

    采用與電表配套的遙控器可以查詢附錄B中所有數據項，輸入“顯示號”然后按確認鍵即可顯示對應顯示號的數據，如：按“6”+“0”+“1”+“確認”則顯示第601號時間，按“1”+“確認”顯示當前費率1正向有功電能。另外可以使用遙控器中的“上翻”“下翻”逐個查詢數據。

“背光”開關可以啟動或關閉背光。

5.7設置功能

電表在投入運行之前必須進行設置，否則電表將以出廠時的默認值進行運行。使用PC或設置軟件通過紅外口或RS485口可設置表中的所有允許設置的內容。

由授權人打開右下角蓋板鉛封，按下編程按鍵，LCD顯示按鍵符號，電能表即處于編程狀態，此時可用PC機或掌上電腦與電能表通訊完成編程和校時設置。當再次按下編程按鍵，按鍵符號消失，電表退出編程狀態。即使忘了按編程按鍵，電能表也會在60min后自動退出編程狀態，對電能表編程操作不再響應。

編程密碼分為三個安全等級，密碼字符位數6位,權限2位。00權限可進行清零、設置、校時；01權限可進行設置、校時；02權限只允許校時；用密碼可以修改其本身及低級密碼。儀表內部具有設置開關，打開表蓋才可以觸到，用于電表精度、常數、規格調整及初始化。

注：電表的編程必須使用掌上電腦或PC機編設，所有的設置都有密碼權限限制，如果密碼權限不對設置將會失敗。

5.8其他功能

5.8.1可實時測量各相(線)電流、各相(線)電壓、各相(線)有功和無功功率及功率因數；

5.8.2斷相指示，當電表各相電流

5.8.3電池工作時間記錄，最小記錄步長1min，記錄時間999999min；

.8.4停電抄表功能。在停電情況下可以通過輪顯鍵或紅外喚醒電表，喚醒后60s電表重新進入休眠狀態。另外在喚醒過程中可通過掌機進行抄表，抄讀次數和距離因充電電池的容量而有所差異。當長時間停電后(超過120min),為節省電池消耗此時關閉紅外喚

5.8.5背光功能。在按鍵操作或紅外操作過程中可以自動點亮背光，背光在無操作后點亮1min后熄滅。

6常見故障問題解答

7運輸和儲存

產品在運輸和拆封時不應受到劇烈沖擊，并根據GB/T15464-1995《儀器儀表包裝通用技術條件》及JB/T 9329-1999《儀器儀表運輸、運輸儲存基本環境條件及試驗方法》規定運輸和儲存。

庫存和保管應在原包裝條件下存放在支架上，疊放高度不應超過5層。

保存的地方應清潔，其環境溫度應為(0～40)℃，相對濕度不超過85%，且在空氣中不含有足以引起腐蝕的有害物質。

8售后服務

電能表自發貨日起18個月內，在用戶遵守說明書規定要求，且制造廠鉛封仍完整的條件下，若有質量問題，我公司負責免費修理或更換。18個月后，公司保證提供售后服務。

結束語

編寫該使用說明書主要目的是為了用戶能夠更好地使用該電能表。說明書如果與實際電表有差異，則以電表為準。各位用戶如果有認為寫的不妥當或不理解的地方，直接打電話與我公司聯系，我公司技術人員將給您滿意的答復，避免隨意猜測，以免造成不必要的損失和麻煩。
