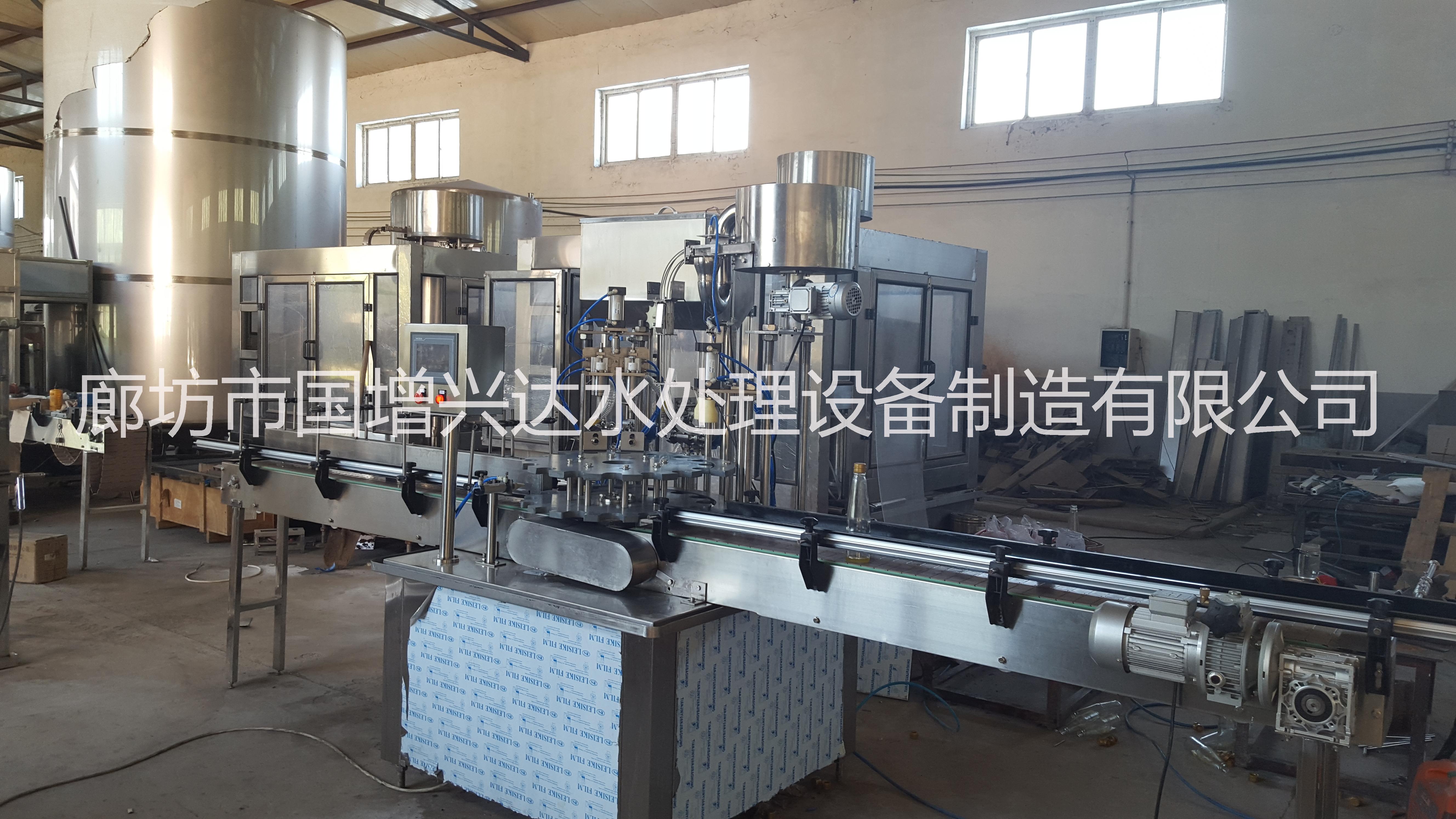

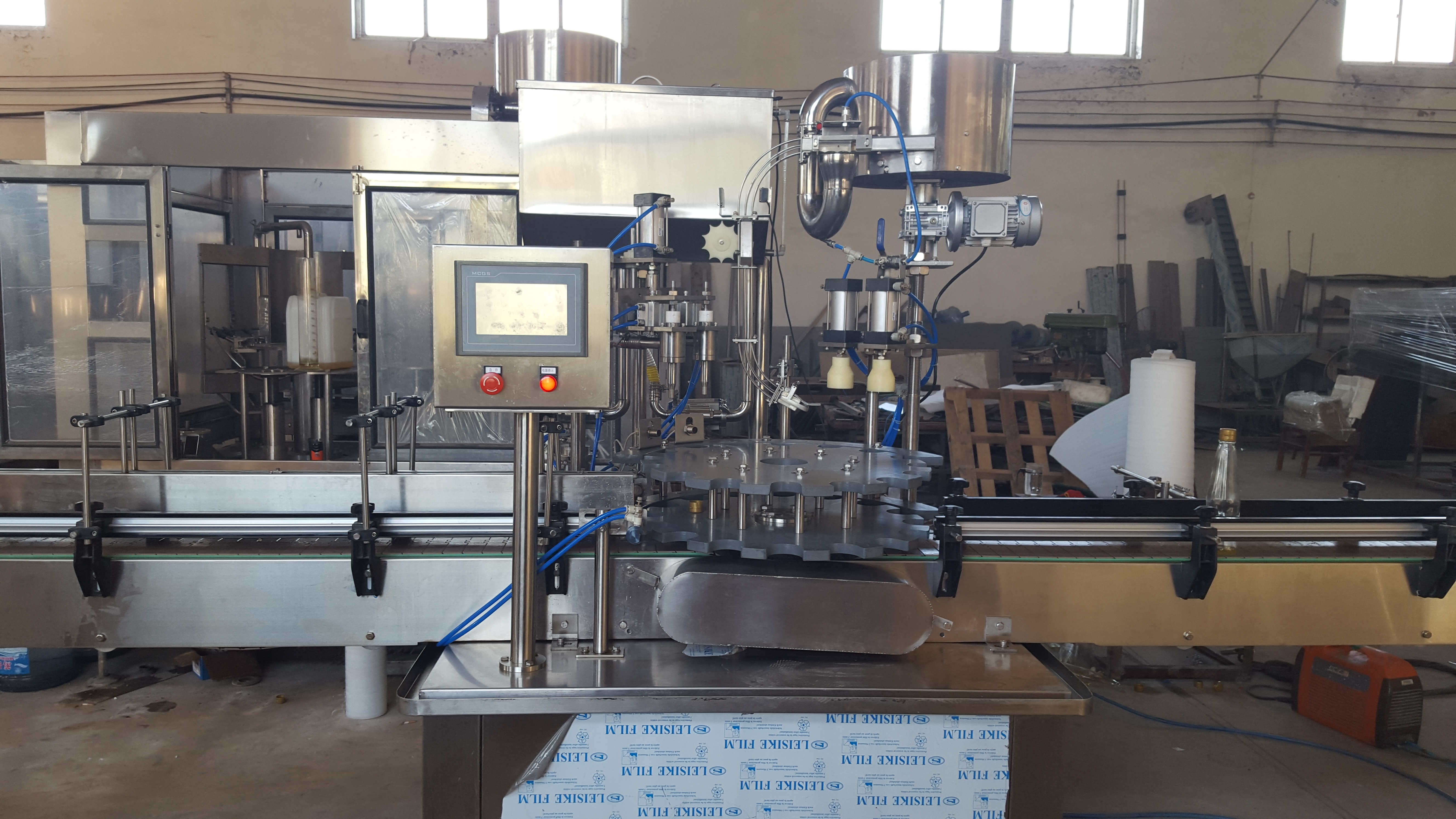

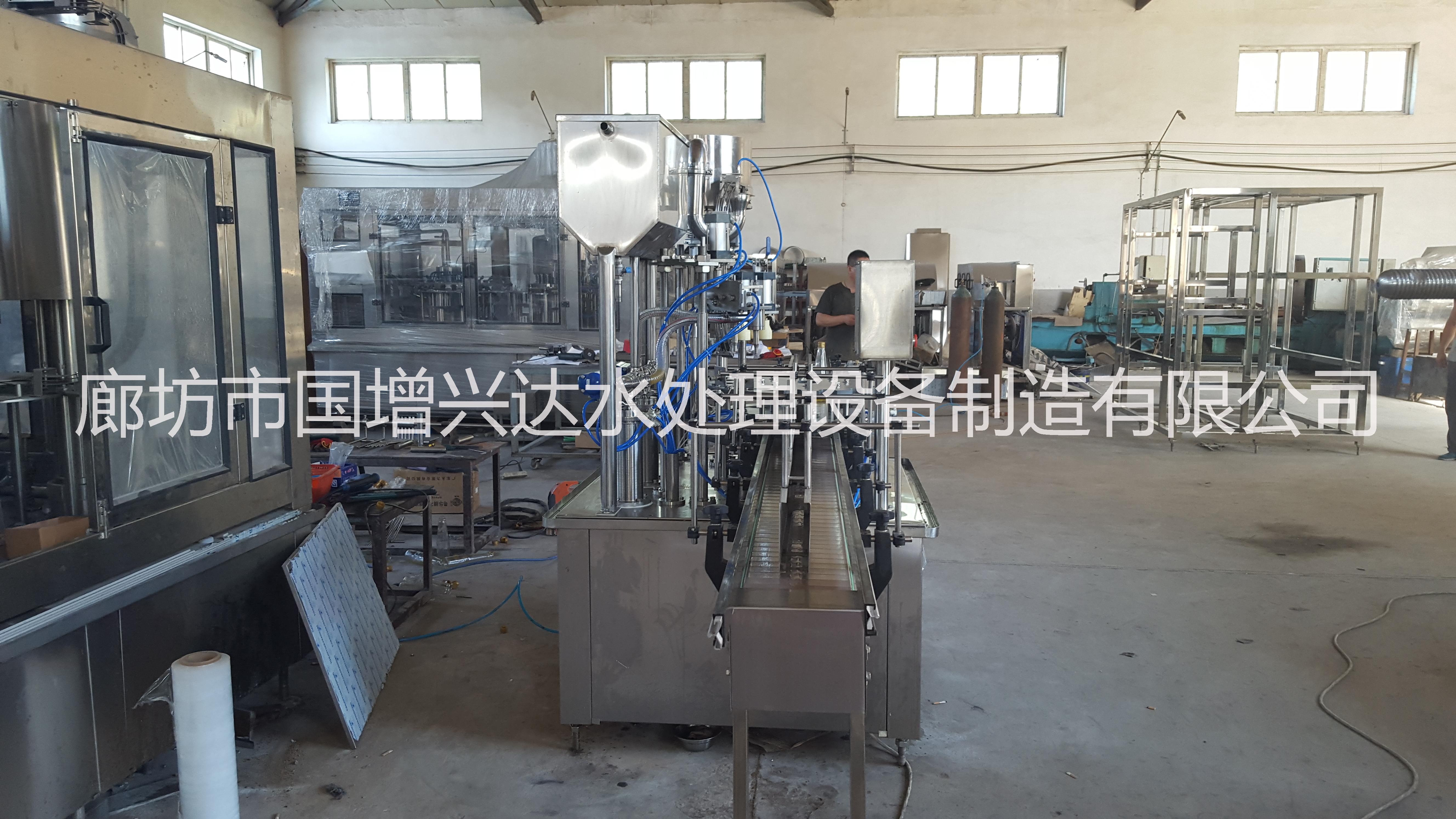

供應批發玻璃瓶食用油（香油）灌裝封口，河北玻璃瓶食用油（香油）灌裝封口生產廠家

食用油（香油）灌裝封口系統說明書：

型號：xdxg-1

主要技術參數

1、 玻璃瓶容量范圍：          0.17～0.8L

2、 瓶外徑：                  50～90mm

3、 瓶高：                    200～280mm

4、 瓶蓋直徑（按瓶口外徑）：   28～38mm

5、 灌裝頭數：                2

6、 封口頭數：                2

7、 生產能力：                900-1000

8、 電機總功率：              1KW

9：外形尺寸：（長×寬×高）   1100×1060×1900

10、灌裝形式：壓力灌裝

11、灌裝品種：食用油（香油）等較粘稠液體

12、灌裝條件：常溫

主要結構及工作原理：

灌裝機，主要由3 部分組成，（1）電器控制系統；（2）傳動機構；（3）灌裝、理蓋、壓蓋裝置。

   （1）電器控制；本線路使用380V、50HZ三相交流電源，采用PLC自動控制系統，用戶可以按設備自帶程序開機運行，也可以根據需要自編程序，正確輸入后開啟設備運行，也可以隨時修改所編的程

序。

  （2）傳動機構；由減速電機帶動凸輪運轉，進而帶動灌裝盤運行，

電機通過調速輪無極調速，可根據產量的需要設定運轉速度。

（3）灌裝、理蓋、壓蓋裝置；本設備生產過程主要原理如下；

1 人工將瓶子放于進瓶輸送機上，輸送機將瓶子輸送到灌裝機轉盤1,2位置。

                 2 轉盤傳動采用高精密凸輪間歇傳動機構，使轉盤作間歇運動。

                 3 轉盤每次旋轉2個位置，旋轉時將進入到1,2位置的瓶子旋轉至3,4位置后停止此時3，4 位置上的灌裝閥下降進行灌裝，灌裝形式采用活塞加防滴漏灌裝閥形式，精度高無滴漏，灌裝量可調。灌裝完成后，轉盤繼續旋轉。

灌裝部分

1．1 進液系統及灌裝缸液位控制

灌裝缸進液管與進液泵出料口相連，經進液管進入灌裝缸。灌裝缸液位控制采用電子式液位計檢測灌裝缸液位，低液位起動進液泵高液位停止進液泵。

1.2 灌裝閥結構及工作原理

    灌裝閥結構見灌裝閥結構圖，其工作過程和原理如下：

    A 瓶閥對中：瓶子經過星輪撥入灌裝機，其瓶口與灌裝閥下部對正。

    B 開閥灌裝：光電開關檢測到瓶子后，灌裝閥氣缸使灌裝閥打開，轉換三通球閥也隨之打開使活塞與灌裝閥接通，活塞氣缸上升推動活塞桿使液體注入瓶內，調整灌裝量只需調整活塞桿兩側絲桿行程與灌裝時間即可。

   C 關閉閥門 灌裝結束后，灌裝閥關閉，轉換閥關閉使活塞與灌裝缸接通，此時活塞氣缸下降使灌裝缸內液體進入活塞以備下次灌裝。
