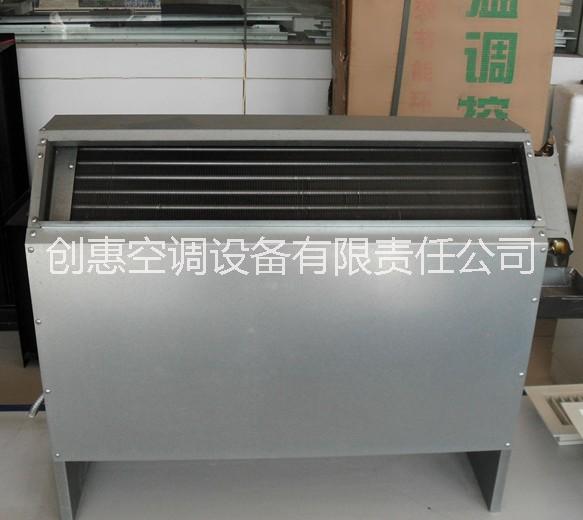

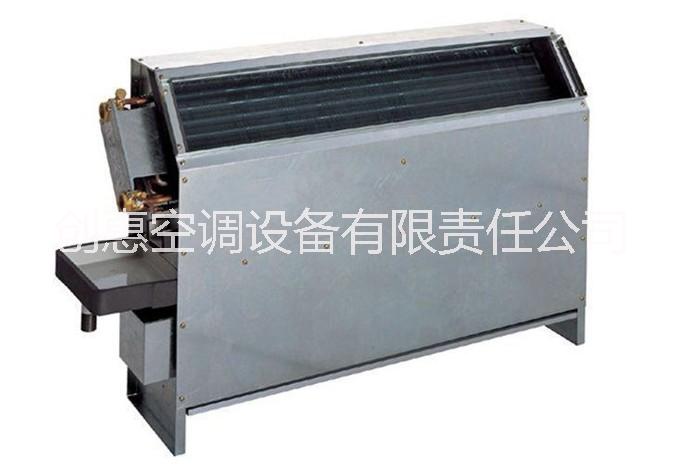

供應工廠賓館用立式暗裝風機盤管

立式暗裝風機盤管1產品選用要點

1. 機組選用主要控制參數額定風量、出口靜壓、輸入功率、額定供冷量、額定供熱量、噪聲、水阻等。

2. 風機盤管機組送風量約為250~2500m/h，出口靜壓小于100Pa（出口靜壓大于30Pa為高靜壓型）。

3. 選用機組規格應由房間冷、熱負荷以及空氣的熱濕比等因素確定：

1) 當新風與房間空氣參數等焓時，風機盤管機組僅負擔圍護結構和房間內部產生的冷、熱負荷；

2) 當新風焓值大于或小于房間空氣焓值時，風機盤管機組應加上或扣除部分新風冷、熱負荷；

3) 當新風的含濕量低于房間空氣含濕量、可全部負擔房間濕負荷時，風機盤管可僅負擔房間顯熱負荷，宜按干工況配置；

4) 當房間顯熱負荷占有較大比重時，應通過顯熱平衡計算，校核風機盤管機組的風量。

4. 在選用機組時，應考慮實際性能與額定值的偏差，并注意以下特點：

1) 機組額定供冷量一般為在空氣焓降值等于15.9kJ/kg 條件下的測試值；

2) 單盤管機組額定供熱量一般為額定供冷量的1.5 倍；

3) 額定值各項參數均為風機在*轉速下的值，設計時一般宜按產品樣本的中檔風速下的數值選用。若產品未提供不同風速下的額定值數據，可參照表3進行換算。

表3 風量換算系數

5. 對于雙管制水系統（適用于只按季節或只按空調區域進行供熱或供冷轉換的空調系統）的風機盤管機組，只配置一組盤管，冬夏供熱/ 供冷兼用機型。對于四管制水系統（適用于供熱/ 供冷頻繁轉換的空調系統) 的風機盤管機組，應配置加熱和冷卻兩組盤管的組合式機型。

6. 對低溫、蓄冷空調系統，應選用大溫差機組。

7. 目前，風機盤管機組有下列控制類型：

1) 帶三速選擇開關，可冬、夏轉換，通過室溫控制器連動水路電動閥，實施自動控制；

2) 帶三速選擇開關，可冬、夏轉換，通過室溫控制器連動風機開停，實施半自動控制；

3) 僅帶三速選擇開關，實施手動控制。

4) 風機無級調速控制。

根據有關節能標準的要求，應采用電動溫控閥和三檔風速結合的控制方式。

8. 選用產品時，應注意噪聲、凝露以及配用電機質量三個問題。這是目前9. 國內外風機盤管機組標記方法不同，設計選型需注意和區別。

2施工、安裝要點

1. 機組供水入口處，應裝設過濾器。在沖洗冷媒水系統干管時，污水不準通過盤管。盤管接管的點應設排氣裝置，點應設泄水裝置。

2. 風機盤管機組的冷凝水排出管必須有一定的坡度，應保證滴水盤中不積水。

3. 風機盤管機組的安裝可參見國家建筑標準設計圖集01K403《風機盤管安裝》。

3執行標準

產品標準

GB/T19232-2003《風機盤管機組》

工程標準

Gb50243-2002《通風與空調工程施工質量驗收規范》
