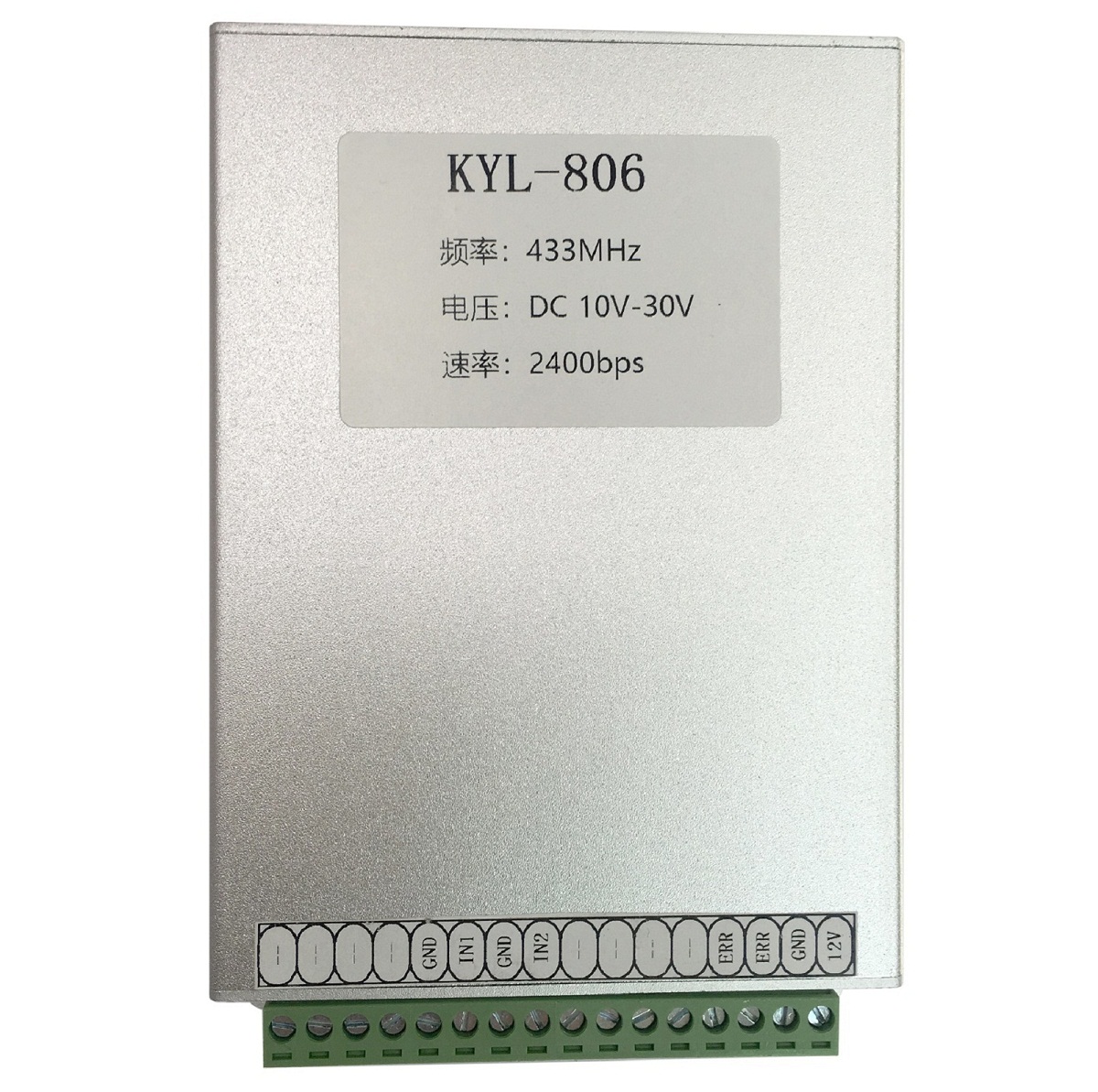

KYL-806 工業級2路模擬量 電壓電流輸入輸出 遠近距離可配置

KY-806模擬量無線采集模塊集模擬量采集及無線傳輸功能為一體，無需用戶二次開發，快速方便實現低成本

無線遠程數據采集及遠程控制，且工業級設計,工作溫度寬，滿足全天候使用需求，RF采用窄帶調頻技術,抗干

擾能力強，符合EN 300220。



1、模擬量:2路0-5V電壓/4-20mA電流輸入,2路0-5V電壓/4-20mA電流輸出

2、供電范圍（12－30V），電源反接保護

3. CPU配有電源監視電路和看門狗電路，保證惡劣環境下可靠運行

4、具有電源、運行、接收、發射狀態指示燈

5、無線通訊中斷報警輸出。1）繼電器報警輸出2)電壓/電流輸出0

6、支持Modbus通訊協議



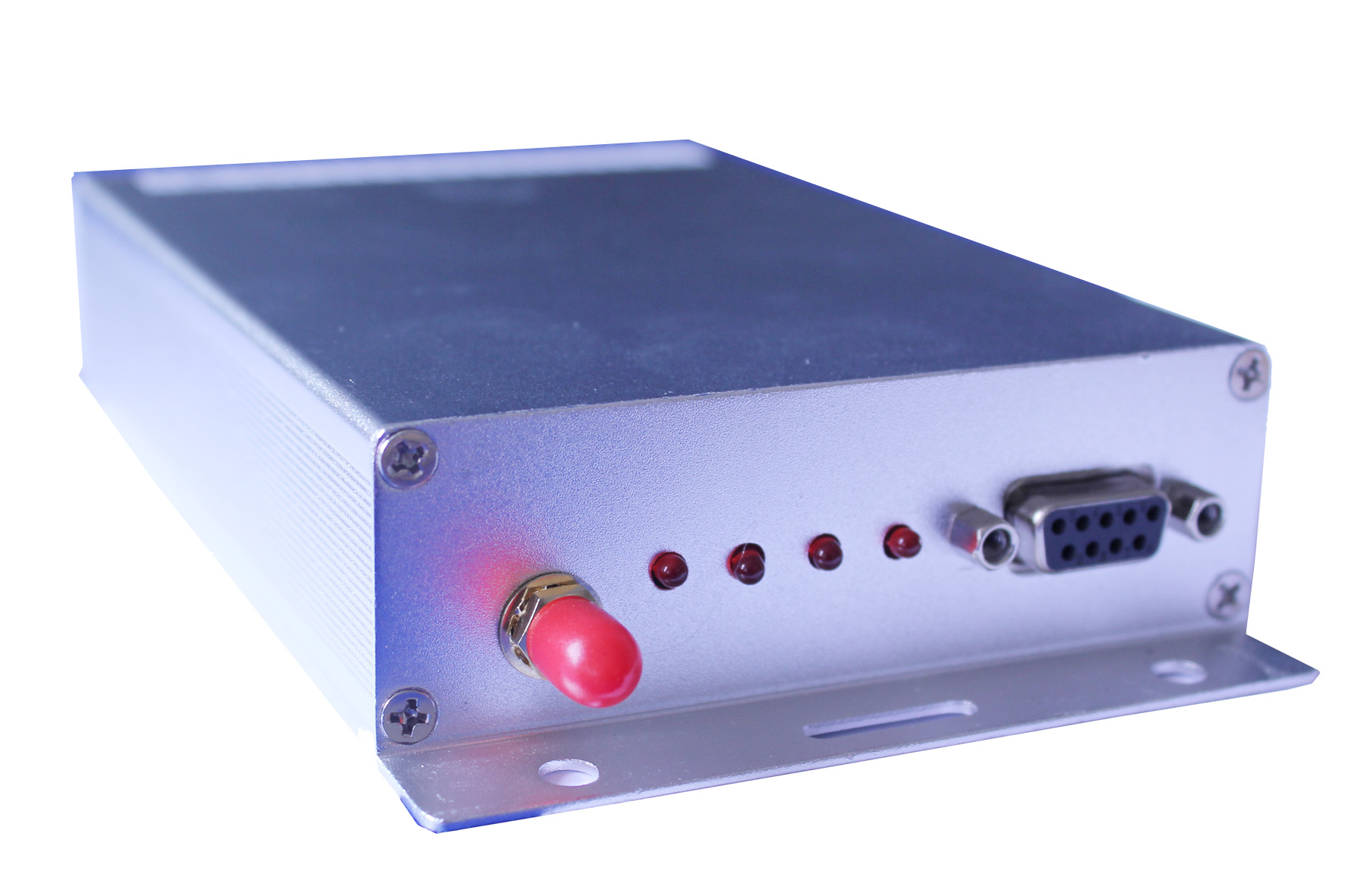

1、電源指示燈(PWR)：電源指示

2、工作指示燈(RUN)：設備正常指示，正常時閃動周期2S

3、發射指示燈(TX)：數據發送指示

4、接收指示燈：數據接收指示

1、主從采集模式

1）工作模式選擇采集模式。

2）主機是一臺連接無線傳輸模塊（如KYL-320I）的PC機或者觸摸屏。

3）主機跟KYL-806采用標準的Modbus RTU通訊協議。

4）主機跟KYL-806工作信道必須相同

5）KYL-806地址從1-254可設置

2、一對一的傳輸方式

1）工作模式選擇定時模式，一臺設置為主機，另一臺設置為從機。主機定時采集輸入信號、編碼并無線發射

，接收方接收、解碼并輸出相應的電壓或者電流信號，即接收方模塊的輸出信號跟隨發送方的輸入信號變化。

2）定時發送間隔可設置范圍從30毫秒至60秒，當設置為000時，KYL-806采集模塊僅作為接收單元，不發

送數據，當發送間隔設置為非0時，KYL-806主機按照設定的時間間隔定時發送采集數據。發送單元的最小

發送間隔跟無線通訊速率有關，一般為500ms,如需小的發送間隔，購買前應仔細說明。

3）互相通信的兩只KYL-806，ID及工作信道必須相同。

4）KYL-806的PIN3（ERR），PIN4（ERR）可作為報警輸出。當接收方接收不到發射方的信號時，會輸出

一個“閉合”信號

5）當通信發生故障時，輸出電壓或者電流可以自動設置到0或者保持原來的輸出狀態，此功能可以在“故障輸

出模式”選項設置。



參數配置

1、參數配置

用戶可以通過配置軟件KYL-806對模塊進行參數配置?？刹僮鞯膮?shù)包括

1）模塊地址。范圍從001-254。

2）工作信道。共有1-16個信道，每個信道有不同的工作頻率。

3）工作模式。定時模式/采集模式。

4）主機/從機。定時模式下有效，主機按設定的間隔主動發送數據，從機接收數據并輸出模擬信號。

5）定時發送間隔。定時模式下KYL-806的發送間隔，10毫秒至60秒可設置。

6）故障輸出時間。定時模式下主從機通訊中斷持續的時間超過故障輸出時間時，主/從機將輸出報警信號，

     直到重新同步。

7）故障輸出模式。如果選擇“斷開”，定時模式下主從機通訊中斷持續的時間超過故障輸出時間時，主/從機

     所有輸出將輸出0信號，直到重新同步。

圖： 參數配置軟件

2、軟件用法

1）使用編程線直接連接KYL-806到PC機。打開KYL-80X.EXE，選擇正確的端口。

2）上電，如果連接正常，KYL-RTU會顯示“連接成功”，先點擊“檢測”按鈕，此后用戶可根據需要修改模塊

參數，或者進行模擬量采集以及模擬量輸出控制的測試。

備注：軟件會隨產品一起發送



KYL-806使用方法

1、給模塊安裝天線。



2、按照使用要求，通過我公司標配的編程線纜，設置好通訊參數，包括以下內容：



1）工作模式。一對一使用時，請請選擇定時模式，Modbus主從組網使用，請使用采集模式。

2）工作信道?；ハ嗤ㄐ诺哪K請?jiān)O(shè)置相同的工作信道，信道1-16可設置。

3）模塊ID。一對一使用時，互相通信的模塊ID必須一致；采集模式時，不同模塊須設置不同的ID，

主機根據ID來查詢不同的模塊。

4）定時模式下還需設置好主/從機、定時發送間隔、故障輸出時間、故障輸出模式。



3、斷開編程線纜，連接KYL-806與相應的開關輸入、開關輸出設備。



4、連接電源（12-30V），打開電源開關，電源要求輸出電流能達到500mA以上。



5、如果KYL-806工作在采集模式，用戶主機需連接一只無線模塊（如KYL-320I），通過無線模塊發送采集

命令，如圖所示。在采集模式下，用戶還可以不通過編程線而是直接通過無線發送命令修改KYL-806的工作

參數。



6、無線遠程采集、控制測試。



*注意、在同一遙控范圍內使用兩套以上遙控系統，應該選用不同的工作頻率（工作信道）以避免相互干擾。

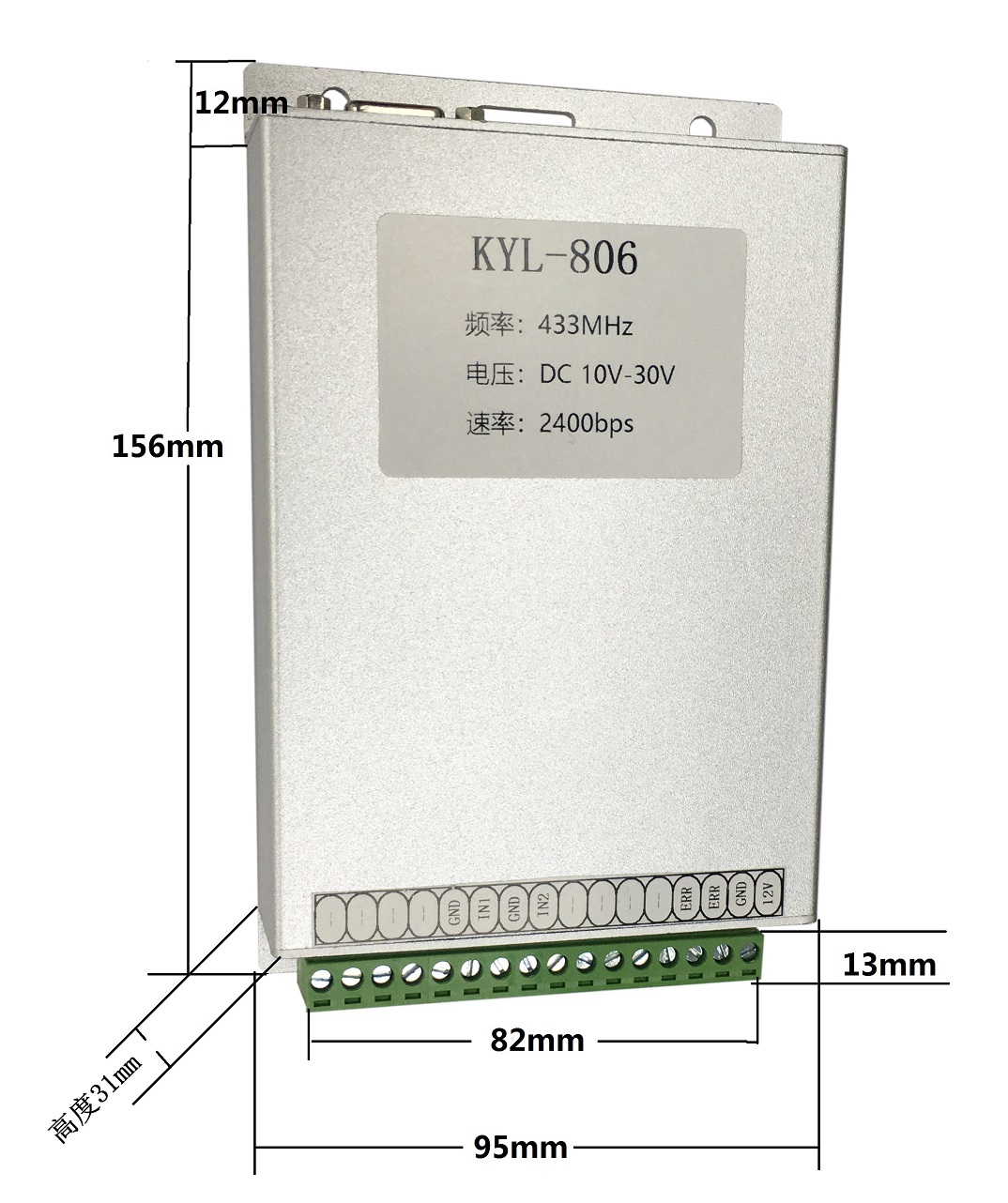

外形示意圖

訂貨信息

標準產品

訂貨型號	無線開關量信號傳輸遠近標配型號
KYL-806U	雙向，發射端.接收端成對使用，無需編程，塑料外殼，通信距離，發射功率100MW，600米-1公里，空曠無遮檔情況
KYL-806	雙向，發射端.接收端成對使用，無需編程，塑料外殼，通信距離，發射功率800MW，2-3公里，空曠無遮檔情況下
KYL-806H	雙向，發射端.接收端成對使用，無需編程，塑料外殼，通信距離，發射功率5W,7-10公里，空曠無遮檔情況下
KYL-806P	雙向，發射端.接收端成對使用，無需編程，塑料外殼，發射功率可編程2-10W，可傳8-12公里，空曠無遮檔情況下
KYL-806+668	雙向，發射端.接收端成對使用，無需編程，塑料外殼，通信距離，發射功率25W，可傳20公里，空曠無遮檔情況下
