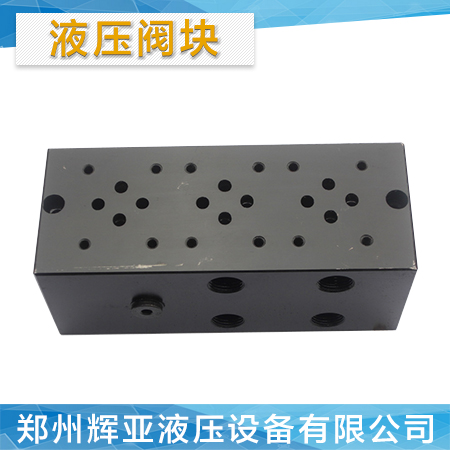

供應 液壓油路塊02-1W 標準液壓閥塊油路塊定做 油路塊專業定制

定制液壓系統用油路塊

油路塊

      是將分散的液壓油路集合在一起的集合體。油路塊簡單的說就是控制液壓油工作的一個方塊。通常為金屬制作。對于每一個液壓系統均需要按照液壓原理圖單獨設計油路塊。其優點是簡化液壓系統的安裝、檢修、更換以及后期的維護保養。缺點是設計和加工要求較高，單件成本高。不適合單件小批量生產。

油路塊的重要性

      液壓系統中液壓元件的配置形式當前多采用集成化配置, 其中集成塊式配置是在油路塊表面安裝板式液壓閥, 具有結構緊湊、維護方便的特點。對于由多個基本回路構成的液壓系統, 一般根據設備機組的組成來對液壓基本回路進行分組, 每一個組對應一個油路塊。設計油路塊時, 稍有疏忽將導致設計、制造出現錯誤。因而選擇一款專業的設計軟件來設計油路塊顯得特別重要。

油路塊的一般設計步驟

確認原理圖和元件

根據原理圖分出閥以及油路的連接；確認元件清單, 并劃分出所需的元件清單。

繪制油路塊

繪制油路塊立體圖，確定各閥安裝底板的位置。

（1）建立油路塊外形。

（2）暫定油路塊外形尺寸（X、Y、Z）。

（3）擺放元器件。找出所需的元器件安裝面底板和孔模型。在這過程中可運用命令語旋轉、移動安裝面底板到合適的位置。

油孔連接

將需要連接的孔連接在一起。進行油路連接時不必計算孔深度、坐標。在進行油路連接時，設計者一邊在二維展開圖上進行設計，一邊通過三維圖清楚地看到油路連接的情況，并做修改。保證設計準確性的同時提高設計速度。

在油孔連接完以后還需要進行壁厚檢查。如果不達標就需要調整油路了。
