供應 KTGD-的脈沖、直流兩用點火器

   KTGD-B型可調式點火器，主要用于石化等行業燃氣、燃油、低熱值燃氣工業燃燒器及工業爐燃燒器的自動點火，也可作為科研單位實驗使用，具有點火可靠、壽命長、抗結焦，具有自凈能力。本機型根據科研、生產等單位使用，點火能量可調，性能穩定，操作安全可靠。

一、技術參數

1.輸入電壓：220V±10%   50/60HZ

2.消耗功率：200W（）

3.適應燃料：燃氣、輕油、重油、低熱值燃氣

4.點火頭耐溫：1300℃

4.點火頻率：4～20次/S（可調）

5.火花能量：分兩組:組輸出 35mJ～3J,第二組輸出 0.5mJ～20J

二．點火器箱體

1.外形尺寸：長×寬×高=380×390×180mm

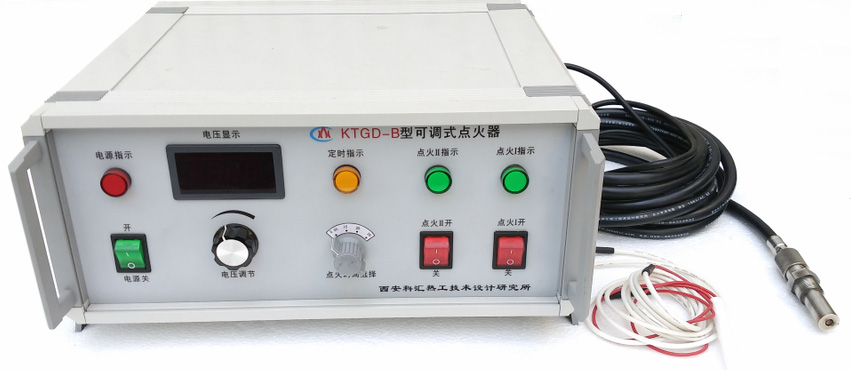

2.前面板示意圖

3.后面板示意圖

三、使用說明

1.連接方法

點火器由三部分組成：1）箱體   2）點火桿   3）連接高壓線纜

后面板連接示意圖：

注：電源線，高壓電纜連接在后面板相應的位置上，并扭緊，操作在前面進行操作。

2.接上圖連接后，方可進行操作

將點火開關在開機前先打在關位置，再選擇點火時間，點火時間分為5s，10s，20s，30s按工作需要選擇。

3.點火Ⅱ點火時，先打開電源開關，電源指示燈亮，通過電壓調節旋鈕調節電壓來確定點火能量，順時針調節為升高電壓，反時針為降低電壓。電壓值由數字表頭上顯示，點火能量通過調整電壓表確定。

4.點火時間，點火能量調整后，開始點火，將點火開關打在點火位置，開始點火，此時點火頭即打火，需要二次打火時，必須將點火開關打在關位置后再打向點火位置，即開始打火，也就是說點火時先復位一次再點火，

5.點火器點火能量是通過電容器充電放電實施的，根據W=C×V2÷2

公式換算來的，電路中電容是固定的，因此調整充電電壓來確定點火能量，表頭顯示的電壓為電壓器的初級電壓，實際上給電容器上充電的電壓是變壓器初次的高電壓，以下是經過計算的點火能量供應時參考。

（點火Ⅱ）

根據所需點火的火花能量來調整，要注意電壓調整不要超過220V，以免損壞點火器。

（點火Ⅰ）為小能量點火，當電壓調整到約60V時產生的火花為35mJ，隨著調整電壓的升高，火花能量增大，電壓約130V時，火花能量為3J，隨著電壓升高能量會增大，建議超過3J時選點火器Ⅱ點火更準確。

四、注意事項

1.使用完畢后，必須關掉電源。

2.連續打火30S，應休息1分鐘。

3.要取下點火桿及點火電纜時，關機后1分鐘后再去關掉，因內部高壓電需放電1分鐘,以免傷人。

4.機內有高壓電，切勿帶電打開機箱。

5.點火器使用和搬運時，請輕拿輕放，不要強烈震動，以免傷損產品。

6.兩組輸出不能同時使用，如用組去掉第二組輸出，如用第二組去掉組輸出。
