供應用于煤場封閉的煤棚煤庫封閉儲煤場消防噴淋設計

一 消防部分

1.根據規范要求，全封閉儲煤場儲煤棚儲煤庫建筑面積控制在12000平米內，建筑長度150米內。當建設指標超出此建筑面積及長度，必須提高消防設計等級，滿足煤場功能使用要求。四周預留更多的消防逃生門，煤場周邊，靠近擋煤墻區域設計為消防通道，嚴禁煤堆及其他設備占用。下部支承體系，低于標高12米的混凝土墻體及鋼結構必須有與消防等級相對應的耐火極限。

2．網架儲煤棚室外消防水管道需要設置環狀管網。電廠原有消防管網不滿足要求，需要新增環狀管網，管徑為DN250。

3輸煤系統消防，根據《火力發電廠與變電所設計防火規范》（Gb50229-2006）要求，轉運站、碎煤機室每層設消火栓消防，同時使用水槍數2支，每股水柱為5l/s，，室內消火栓的型號采用SN65型，配25m長的水龍帶，水槍為QZ19型。輸煤棧橋與主廠房、轉運站、碎煤機室等連接處設置自動水幕滅火系統。其水源接自輸煤系統消防供水管道上，雨淋閥組就地布置在消防供水干管附近并滿足消防布置要求。水幕滅火系統設計噴水強度：2L/s.m。采用自動報警人工確認手動滅火的方式。

4根據《火力發電廠與變電站防火規范》(Gb50229-2006)，室內儲煤場應設置室內消火栓。鑒于煤場面積較大，堆煤后不便消防人員行走，故考慮采用固定式電控消防水炮滅火系統。根據煤場的布置，封閉煤場兩側每側設置5個消防水炮，消防炮技術參數為：Q=20L/s，H=80m，射程大于48米，每個消防水炮配套一個操作平臺。消防水量按同時開啟兩門消防水炮消防水量為40L/S計。經核算，電廠已設置的消防供水設備滿足該系統消防水量、水壓的要求。

5. 必要時可設計條形煤場監測系統1套，用來監測條形煤場內部煤層表面溫度、煙霧報警、CH4可燃?xì)怏w濃度、CO氣體濃度，并在這些監測值中的一項或多項超出設置的報警值范圍時能夠及時有效的發出報警信號。

二 給排水系統

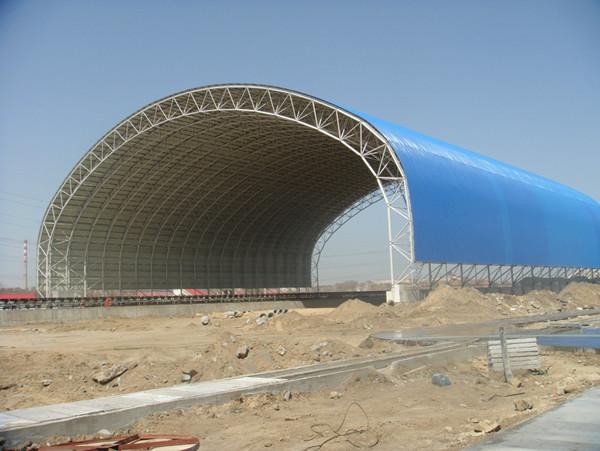

1. 弧形大跨網架鋼結構煤棚內噴灑抑塵采用固定式遠程射霧器，根據儲煤場布置，需要設置6套射霧器，保證煤庫噴灑系統運行。

2需在轉運站、碎煤機室設置拖布池，生活供水管道就近從廠區生活給水管道引接。輸煤系統設置沖洗系統，沖洗噴灑水管道就近從廠區輸煤系統回用水管道引接。

3.拖布池、輸煤系統沖洗排水回收至集水坑，通過提升泵提升至電廠含煤廢水處理間處理后回用。

4.弧形儲煤棚外周圍設置雨水排水溝，雨水收集至1座新建的500m3的雨水沉淀池。雨水沉淀池內設置提升泵，雨水回收至電廠含煤廢水處理間，多余部分排放。
