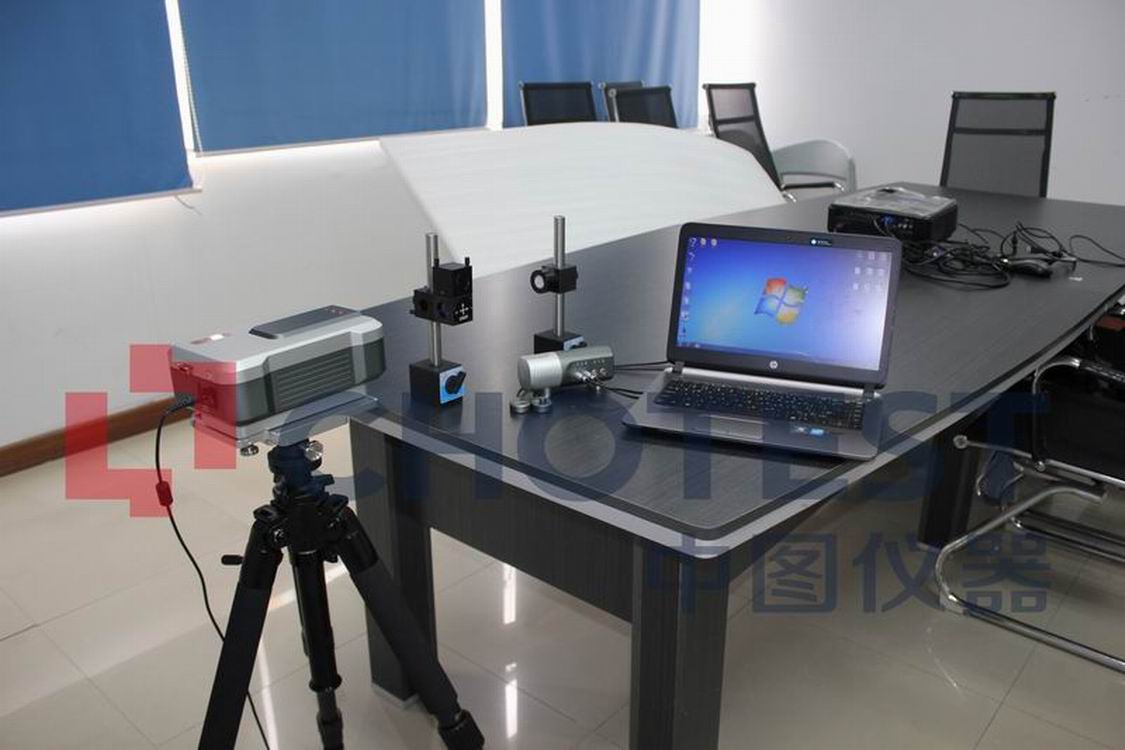

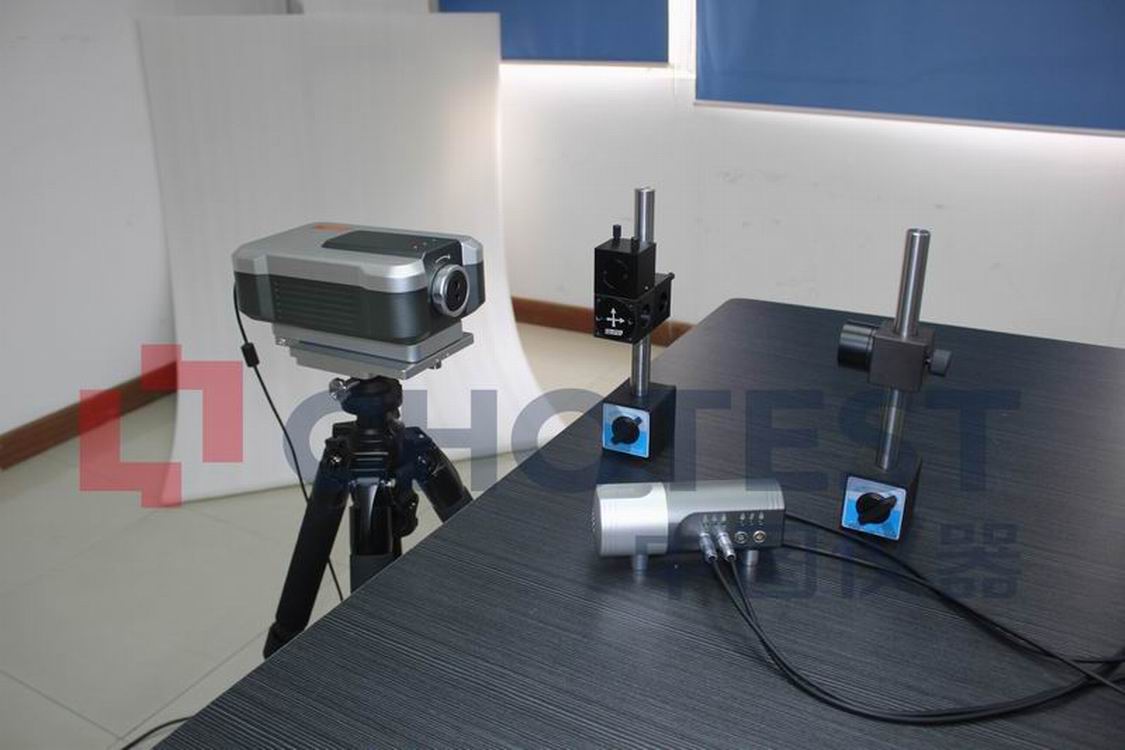

供應中圖儀器激光干涉儀

一.中圖儀器激光干涉儀功能特點

1.      測量精度高：以激光干涉技術為核心，分辨率可達納米級；采用高精度環境補償模塊，解決溫度、空氣壓力、相對濕度、材料溫度等環境因素對測量結果的影響；使用激光熱穩頻控制系統，保證激光長期穩頻精度；干涉鏡與主機分離設計，避免干涉鏡受熱變形，保證干涉光路穩定。

2.      具有實現線性、角度、直線度、垂直度等幾何量的檢測功能?？梢詸z測數控機床、三坐標測量機等精密運動設備運動導軌的線性定位精度、重復定位精度等；同時也能檢測運動導軌的俯仰角、扭擺角、垂直度和直線度；并且可滿足回轉軸分度精度的測量。

3.      可根據用戶設定的補償方式自動生成誤差補償表，滿足機床誤差修正的要求。

4.      具有動態測量（位移-時間曲線、速度-時間曲線、加速度-時間曲線）及測量振幅和頻率分析的功能，可進行機床振動測試與分析，滾珠絲桿的動態特性分析，驅動系統的響應特性分析，導軌的動態特性分析等。

5.      內置（GB）、ISO、BS、美標、DIN（德標）、JIS（日標）等機床檢驗標準?？梢罁?jù)各種機床標準分析處理數據，并根據測量結果可打印相應的曲線圖和數據報告。

6.      可自動監測環境溫度、材料溫度、環境濕度和大氣壓力的參數?？蛇x擇手動或自動對波長進行環境補償。

7.      測量記錄采用集中式數據庫管理，可按被測件類型、生產單位、出廠編號、檢定員、送檢單位、設備編號、檢定日期和有效日期等查詢和管理檢定記錄；可將檢定數據輸出到Word、Excel、AutoCAD（選配）文檔。

8.      安裝方便：基本重量為15kg，簡單便攜。

二.中圖儀器激光干涉儀技術參數

三.中圖儀器激光干涉儀產品配置清單

1)   SJ6000主機：1臺

2)   環境補償單元：1臺

3)   光學鏡組：

線性測量光學鏡組：1套（標準配置）

小型線性光學鏡組：1套（標準配置）

      小角度測量光學鏡組：1套（選配）

      直線度測量光學鏡組：1套（選配）

      垂直度測量光學鏡組：1套（選配）

      平面度測量輔助附件：1套（選配）

回轉軸測量精密轉臺：1套（選配）

4)   測量軟件：1套

5)  便攜式筆記本電腦：1臺

6)  便攜式儀器配件箱：1個

7)  通用三腳架：1個

8)  云臺附件：1套

9)  磁性表座：2套

10)          產品使用說明書：1套

11)          產品合格證、保修卡：1套

12)          免費保修：1年

1、 激光干涉儀必須定人保管，機加技術組人員專人，專人送檢，他人不得

隨意動用，以防損壞，降低精度。

2、 激光干涉儀要設置專庫存放，環境要求干燥、通風、防震、防霧、防塵、防銹。儀器應保持干燥。各種儀器均不可受壓、受凍、受潮或受高溫，儀器箱不要靠近火爐或暖氣管。

3、 對儀器要小心輕放，避免強烈的沖擊震動，安置儀器前應檢查三腳架的牢固性，整個作業過程中工作人員不得離開儀器，防止意外發生。

4、 激光干涉儀應避免在溫度變化大、有風、潮濕環境下測量，此時檢測結果將收到很大的影響。

5、 中圖儀器干涉儀所配用的筆記本為筆記本，該筆記本不得外借，也不能安裝任何其他軟件，防止軟件沖突和病毒，保障測量數據的準確，以防測量數據丟失。

6、 測量人員在拿取干涉儀之前，需先填寫激光干涉儀使用申請單，填寫申請表后，負責人需先檢查干涉儀器件完整與否，器件是否良好。然后再得到部門簽字后，方可使用激光干涉儀。對其他部門人員如借用激光干涉儀，需填寫借用干涉儀使用申請單，負責人需先檢查干涉儀器件完整與否，器件是否良好。然后再得到部門簽字后，方可借用激光干涉儀。當干涉儀使用后，將要存庫時，負責人必須點清器件，且所有器件良好，此時才能將干涉儀入庫備案。

7、 負責人要每月對激光干涉儀的器件進行清點，并查看是否有損壞、磨損等異常情況，將檢查報告予以備案。
