供應ZWJ-306B紫外線火焰監測器

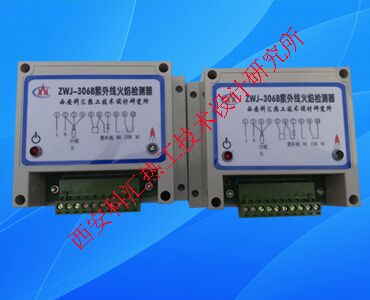

 ZWJ-306B紫外線火焰監測器是原ZWJ-306的改進型產品，其性能優于ZWJ-306，結構新穎，帶有電源顯示監測指示燈功能，可直接掛在機箱導軌上，也可用螺釘固定，安裝方便靈活，性能穩定可靠。用于燃氣、燃油工業燃燒器的火焰監測，該監測器只對產生的紫外線敏感，對燈光和爐膛高溫輻射無反應，抗干擾性強。

一、功能：

    控制點火裝置自動點火，點火同時自動打開燃料閥。在設定時間內沒有點燃，控制器自動關閉燃料閥并報警，如點火成功則保持燃料正常供應。

二、主要技術參數：

1.電源：200V±10%    50/60Hz

2.火焰檢測   UV傳感器

3.檢測響應時間  ≦0.2秒

4.光譜響應范圍   190/280nm

5.傳感器與控制器連線   ≦20米

6.檢測對象  燃氣、燃油

三、接線端子如圖所示：

1、電源火線

2、電源零線

2、3、4與UV傳感器電纜2.3.4.線號依次連接

5、6輸出220V·AC接高能點火裝置

6、7輸出220V·AC接燃料電磁閥

8、9無源常開觸點，有火焰時翻轉

9、10無源常閉觸點，有火焰時翻轉

四、安裝：

1.探頭安裝

  ZWJ-306B紫外線火焰監測器是一種非接觸式火焰監測器。用戶安裝時請    將探頭對準火焰。探頭使用的溫度為80℃，用戶在燃燒器或其他高溫設備上使用時，探頭前的檢測通道必須通風冷卻。檢測通道直徑不小于φ18，探頭的安裝螺紋為M20×1.5。

根據有關規定，監測靈敏度距離為0.5米，（在檢測通道為φ18的情況下），但監測距離會隨著火焰輻射強度和檢測通道的增大而增大，但距離不能超過2米。

   2.調試

     為了提高監測靈敏度，傳感器電纜不應與其它電源線或信號線混在一               起。

    ZWJ-306B紫外線火焰監測器在出廠時已調試好，一般情況下安裝即可使用 。如果探頭距監測器過遠，布線引起的分布電容過大時，在無火焰的情況下顯示有火，請打開模塊，順時針緩慢調節模塊中間的匹配電位器，直到綠色指示燈滅，繼電器釋放為止，模塊調試好。調試好后，蓋上模塊蓋。請注意調試時不要超調，超調影響監測靈敏度。

七、故障排除　　　　　　　　　　　　　　　　　　　　
    1.燃燒器無火，而監測卻顯示有火，這是監測線路受潮后分布電容逐漸增大引起的干擾，請打開模塊，順時針緩慢調節電位器，直至綠色指示燈滅，繼電器釋放為止。
    2.燃燒器有火，而監測器顯示無火，可能有二個原因，一是探頭鏡片被灰塵覆蓋，請擦干凈探頭石英鏡片，二是阻抗匹配電位器超調，請打開模塊反時針緩慢調節電位器，直到綠色指示燈亮，繼電器吸合為止。
    3.如果在安裝或使用中不小心弄破了探頭的鏡片，不要用普通玻璃片代替，因為普通玻璃片不能透過火焰產生的紫外線。
