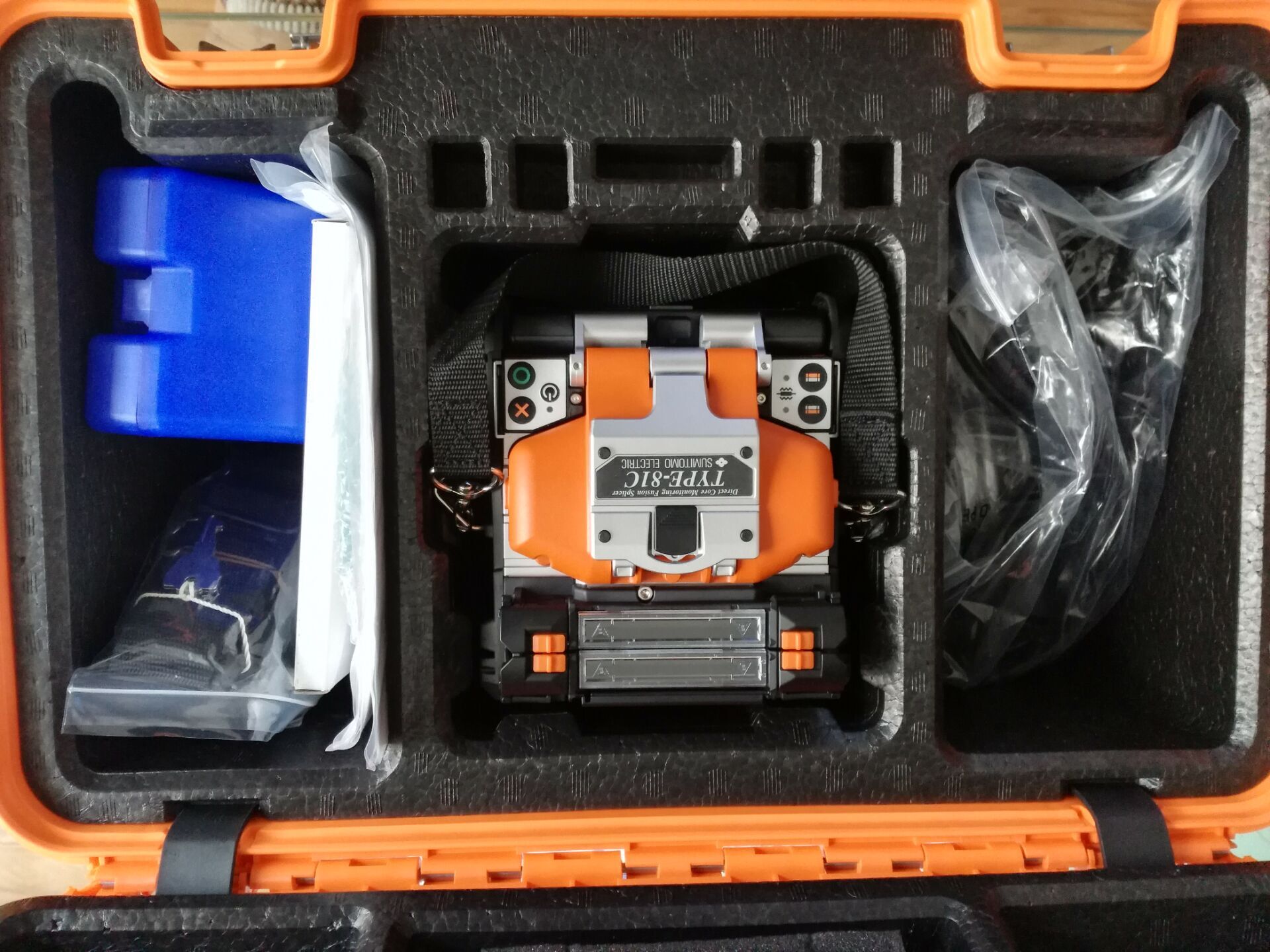

住友81C光纖熔接機

項目

TYPE-81C

適用光纖

材料

石英玻璃

種類型號

SMF(ITU-T G.652)、MMF(ITU-T G.651)、DSF(ITU-T G.653)、NZDSF(ITU-T G.655)、BIF(ITU-T G.657)、EDF

光纖直徑

包層直徑：80um~150um、涂層直徑：100um~1,000um

適用光纖或光纜尺寸

∮1,000um以下

皮線光纜(2.0×3.1mm)、室內光纜(2.0×2.0mm)

切割長度

5~16mm

10mm

標準性能

熔接損耗(標準) ※1

SMF: 0.02dB、MMF: 0.01dB、DSF: 0.04dB、NZDSF: 0.04dB

熔接循環時間(標準)

7秒(快速模式)、7.5秒(SMF標準模式)、8秒(自動模式)

加熱循環時間(標準)

28秒

熔接和加熱循環※2

約200

光纖視圖和放大倍數

兩個CMOS攝像機觀測、X或Y單軸視圖320X(縮放700倍)、X和Y雙軸視圖88倍

程序

熔接程序

300

加熱程序

100

功能

損耗推定

已提供

熔接圖像捕獲/熔接數據存儲

64圖像/10,000熔接數據

張力測試

1.96N(200gf)

熔接衰減

0.1dB至15dB、增量為0.1dB

250mm、900mm松緊套光纖用通用夾鉗

已提供

雙面式涂層夾

已提供

雙自動獨立加熱器

已提供

可選型加熱器操作

已提供

快速上手用戶培訓視頻

已提供

自動放電校正

針對環境條件變化自動進行補償

放電試驗

已提供

顯示剩余熔接和加熱循環

已提供(電池模式)

遠程互動維護

已提供

尺寸/重量

尺寸

120W×154D×130Hmm(不帶抗震橡膠)

重量

1,8kg(不包括電池)、2.1kg(包括電池)

顯示器

4.1英寸觸摸屏彩色LCD顯示器

端口

DC輸出

DC12V(用于JR-6)

USB端口

USB2.0(mini-B型)

存儲媒體

SD/SDHC內存卡

電源

AC輸入

100~240V、50/60Hz(ADC-1430)

DC輸入

10~15V

電池模塊

鋰離子11.1V、4,600m(BU-11)

工作條件

海拔0~6,000m、溫度-10~+50℃、濕度0~95% (無結露)、風速15m/s以下

存放條件

溫度-40~+80℃、濕度0~95% (無結露)、電池-20~+30℃(長期)

電極壽命

3,000次弧光放電※3
