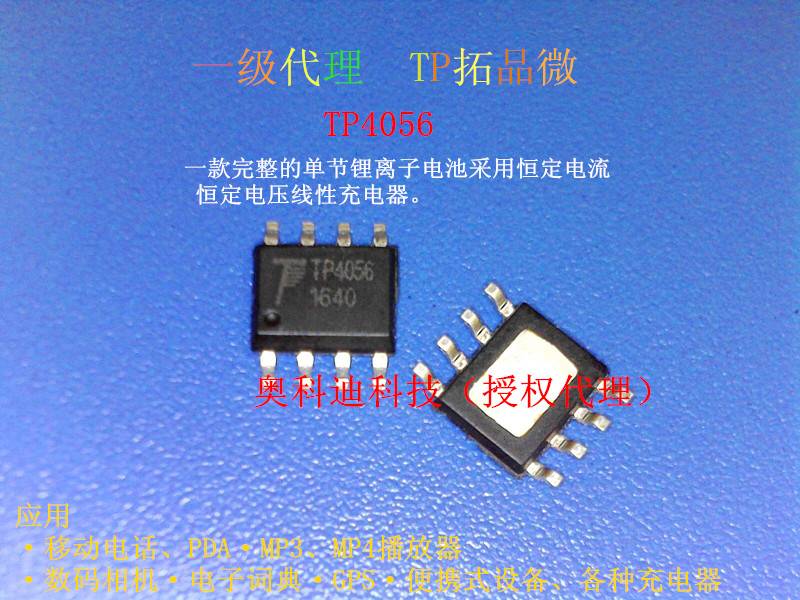

供應用于充電管理的TP4056 SOP-8 TP拓微4.2V足1A鋰電池充電管理IC

描述

    TP4056 是一款完整的單節鋰離子電池采用恒定電流/恒定電壓線性充電器。其底部 帶有散熱片的 SOP8/MSOP8 封裝與較少的外部元件數目使得 TP4056 成為便攜式應用的 理想選擇。TP4056 可以適合 USB 電源和適配器電源工作。 由于采用了內部 PMOSFET 架構，加上防倒充電路，所以不需要外部隔離二極管。 熱反饋可對充電電流進行自動調節，以便在大功率操作或高環境溫度條件下對芯片溫度 加以限制。充電電壓固定于 4.2V，而充電電流可通過一個電阻器進行外部設置。當充電 電流在達到最終浮充電壓之后降至設定值 1/10 時，TP4056 將自動終止充電循環。 當輸入電壓（交流適配器或 USB 電源）被拿掉時，TP4056 自動進入一個低電流狀 態，將電池漏電流降至 2uA 以下。TP4056 在有電源時也可置于停機模式，以而將供電 電流降至 55uA。TP4056 的其他特點包括電池溫度檢測、欠壓閉鎖、自動再充電和兩個 用于指示充電、結束的 LED 狀態引腳。

特點

·高達 1000mA 的可編程充電電流

·無需 MOSFET、檢測電阻器或隔離二極管

·用于單節鋰離子電池、采用 SOP 封裝的完整

 線性充電器

·恒定電流/恒定電壓操作，并具有可在無過熱

危險的情況下實現充電速率化的熱調節

 功能

·精度達到±1%的 4.2V 預設充電電壓

·用于電池電量檢測的充電電流監控器輸出

·自動再充電

·充電狀態雙輸出、無電池和故障狀態顯示

·C/10 充電終止

·待機模式下的供電電流為 55uA

·2.9V涓流充電器件版本

·軟啟動限制了浪涌電流

·電池溫度監測功能

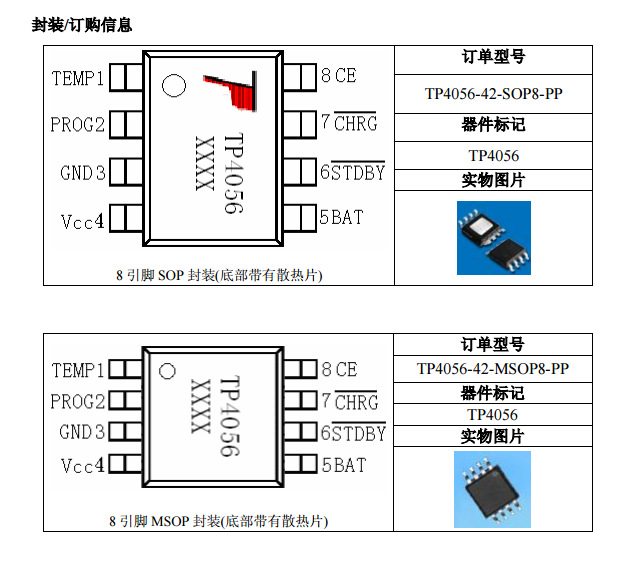

·采用 8 引腳 SOP-PP/MSP-PP 封裝。

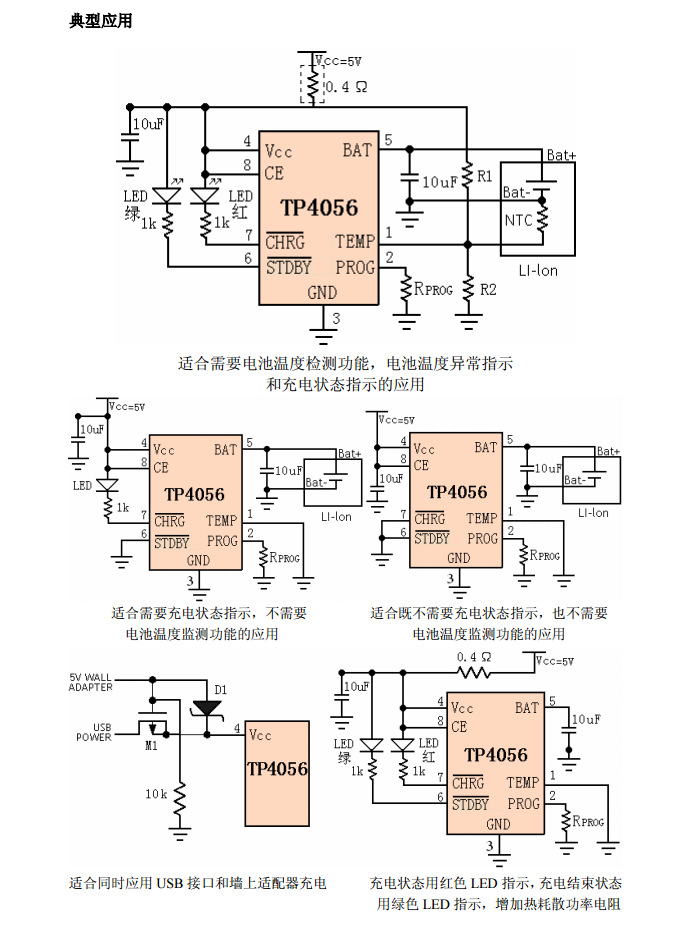

應用

·移動電話、PDA

·MP3、MP4播放器

·數碼相機 ·電子詞典

·GPS ·便攜式設備、各種充電器
